9. Richten Sie jeden verbindenen Haltewinkel mit den angrenzenden
Eckschraube Bohrungen aus und sichern Sie mit den gelieferten
Schrauben (siehe Abbildung 21).

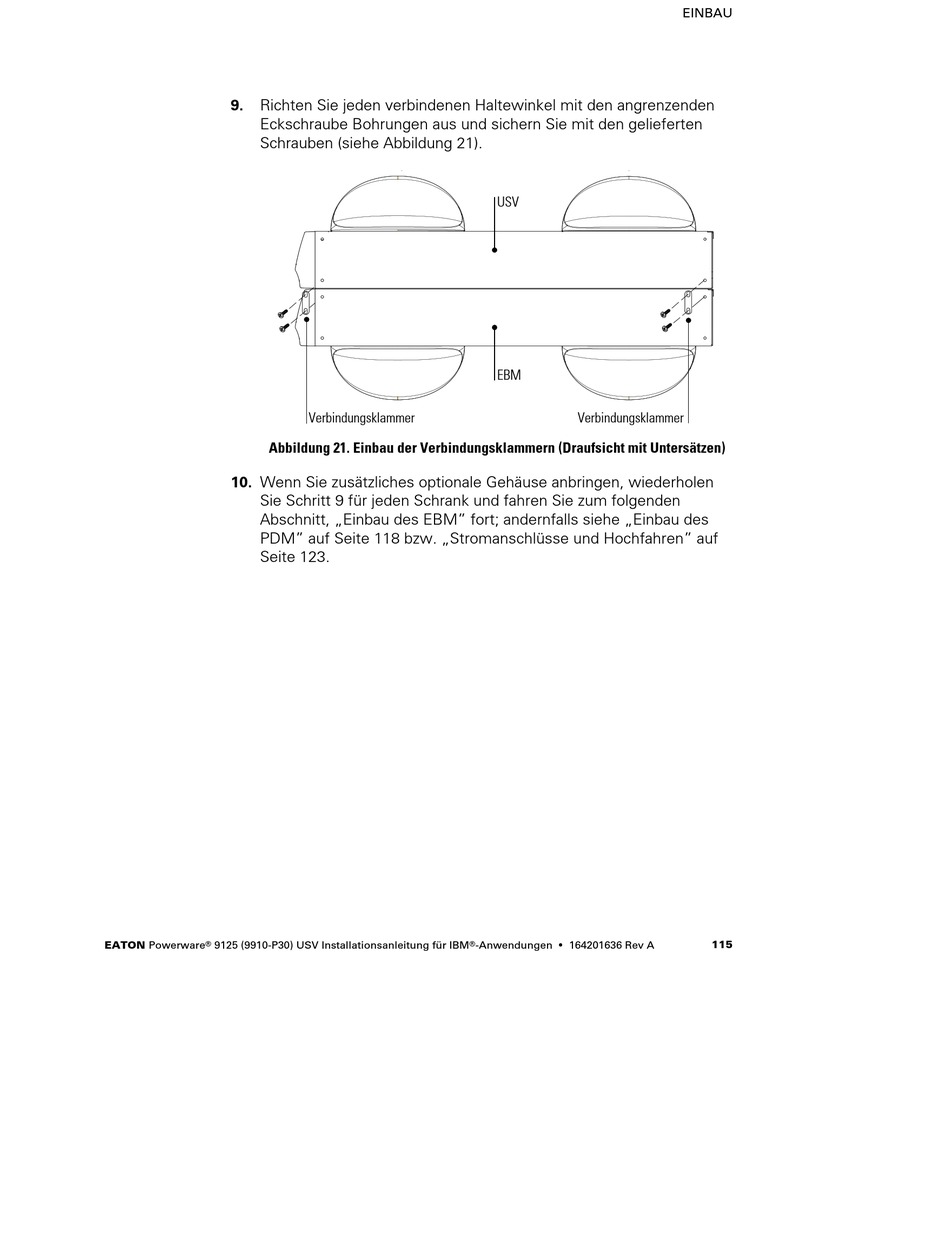

Abbildung 21. Einbau der Verbindungsklammern (Draufsicht mit Untersätzen)
10. Wenn Sie zusätzliches optionale Gehäuse anbringen, wiederholen
Sie Schritt 9 für jeden Schrank und fahren Sie zum folgenden
Abschnitt, „Einbau des EBM" fort; andernfalls siehe „Einbau des
PDM" auf Seite 118 bzw. „Stromanschlüsse und Hochfahren" auf
Seite 123.
®
