4. Die Schiene mit zwei Clipsmuttern und zwei Flachkopfschrauben an
der Rückseite des Racks befestigen (siehe Abbildung 6 und
Abbildung 7).
Für die untere Schiene werden bei den hinteren
Sechskantschrauben die Positionen 2 und 4 verwendet. Sind
weitere Schienen zu installieren, muss die nächste Schiene 4
Bohrungen über der zuletzt montierten Schraube platziert werden.
®
EATON Powerware 9125 (9910-P30) USV Installationsanleitung für IBM

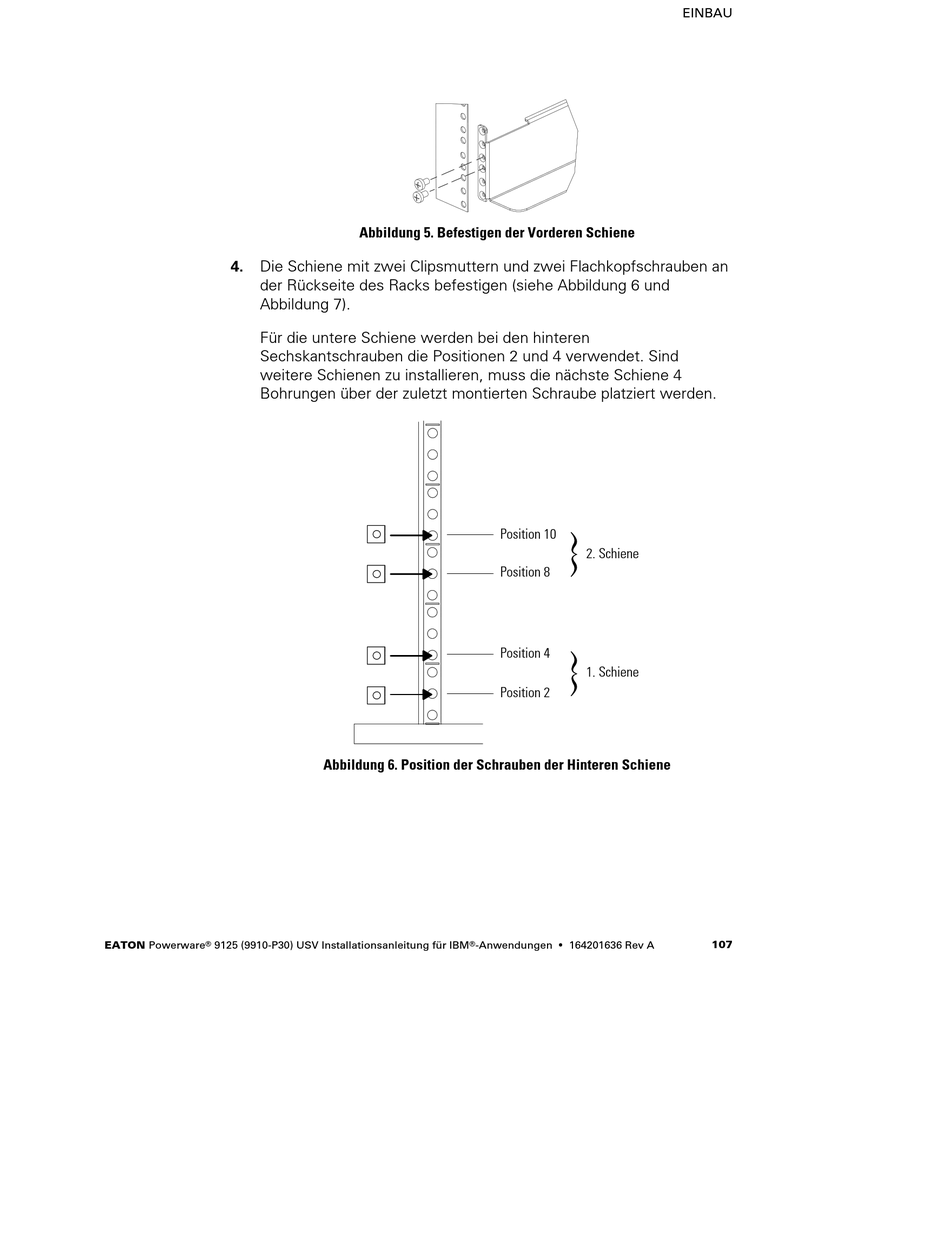

Abbildung 5. Befestigen der Vorderen Schiene
Position 10
Position 8
Position 4
Position 2
Abbildung 6. Position der Schrauben der Hinteren Schiene
®
-Anwendungen
EINBAU
2. Schiene
1. Schiene
