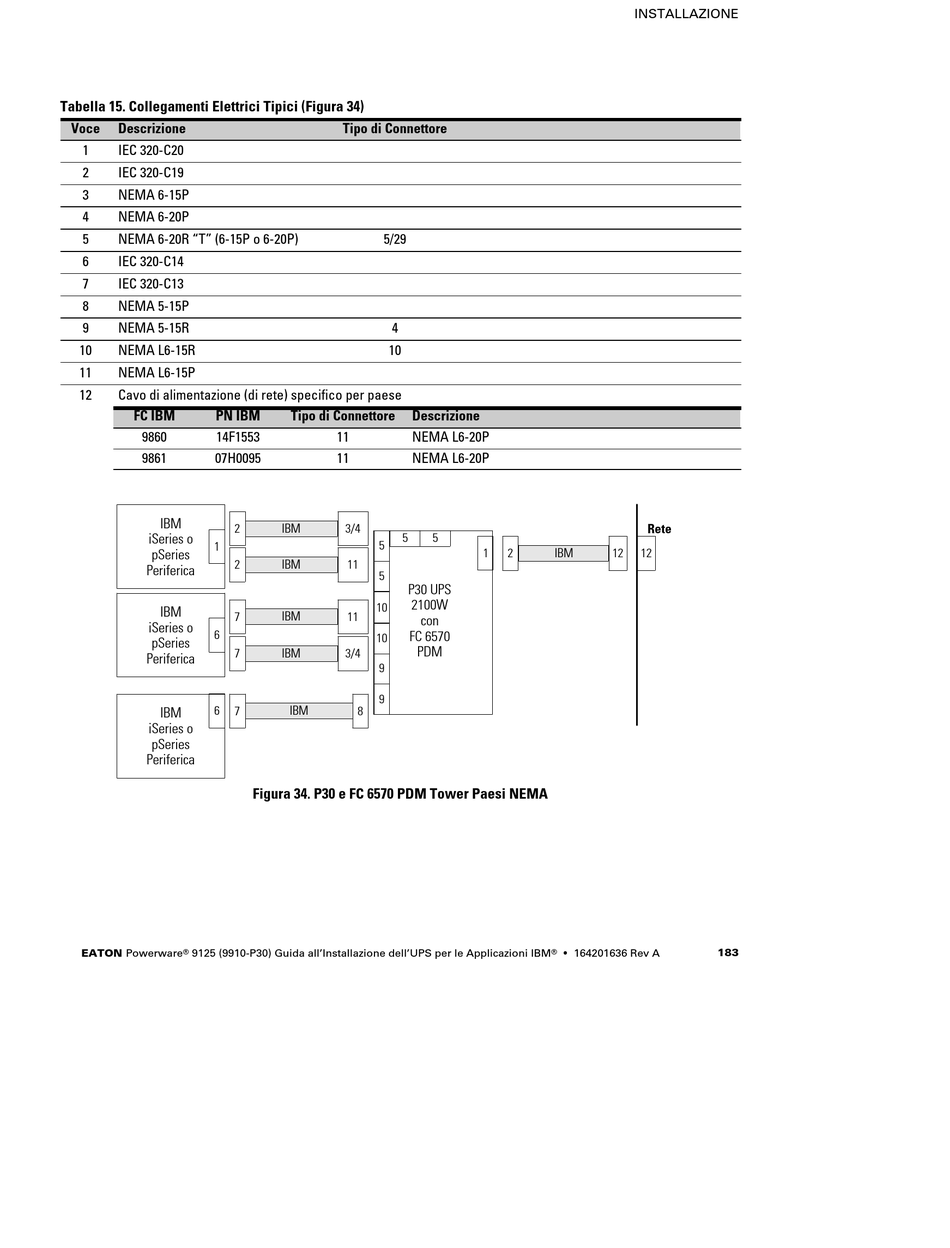

Tabella 15. Collegamenti Elettrici Tipici (Figura 34)
Voce Descrizione
1 IEC 320-C20
2 IEC 320-C19
3 NEMA 6-15P
4 NEMA 6-20P
5 NEMA 6-20R "T" (6-15P o 6-20P)
6 IEC 320-C14
7 IEC 320-C13
8 NEMA 5-15P
9 NEMA 5-15R
10 NEMA L6-15R
11 NEMA L6-15P
12 Cavo di alimentazione (di rete) specifico per paese
FC IBM PN IBM
9860 14F1553
9861 07H0095
IBM
2
iSeries o
1
pSeries
2
Periferica
IBM
7
iSeries o
6
pSeries
7
Periferica
6 7
IBM
iSeries o
pSeries
Periferica
®
EATON Powerware 9125 (9910-P30) Guida all'Installazione dell'UPS per le Applicazioni IBM
Tipo di Connettore
5/29
4
10
Tipo di Connettore Descrizione
11 NEMA L6-20P
11 NEMA L6-20P
IBM 3/4
5
5
IBM 11
5
P30 UPS
2100W
10
IBM
11
con
FC 6570
10
PDM
IBM
3/4
9
9
IBM 8
Figura 34. P30 e FC 6570 PDM Tower Paesi NEMA
5
1 2 IBM
® S
164201636 Rev A
INSTALLAZIONE
Rete
12 12
