Eingang stecker
Bypass-Schalter
Spannung wählschalter
PDM
USV-Ausgang
stecker
USV

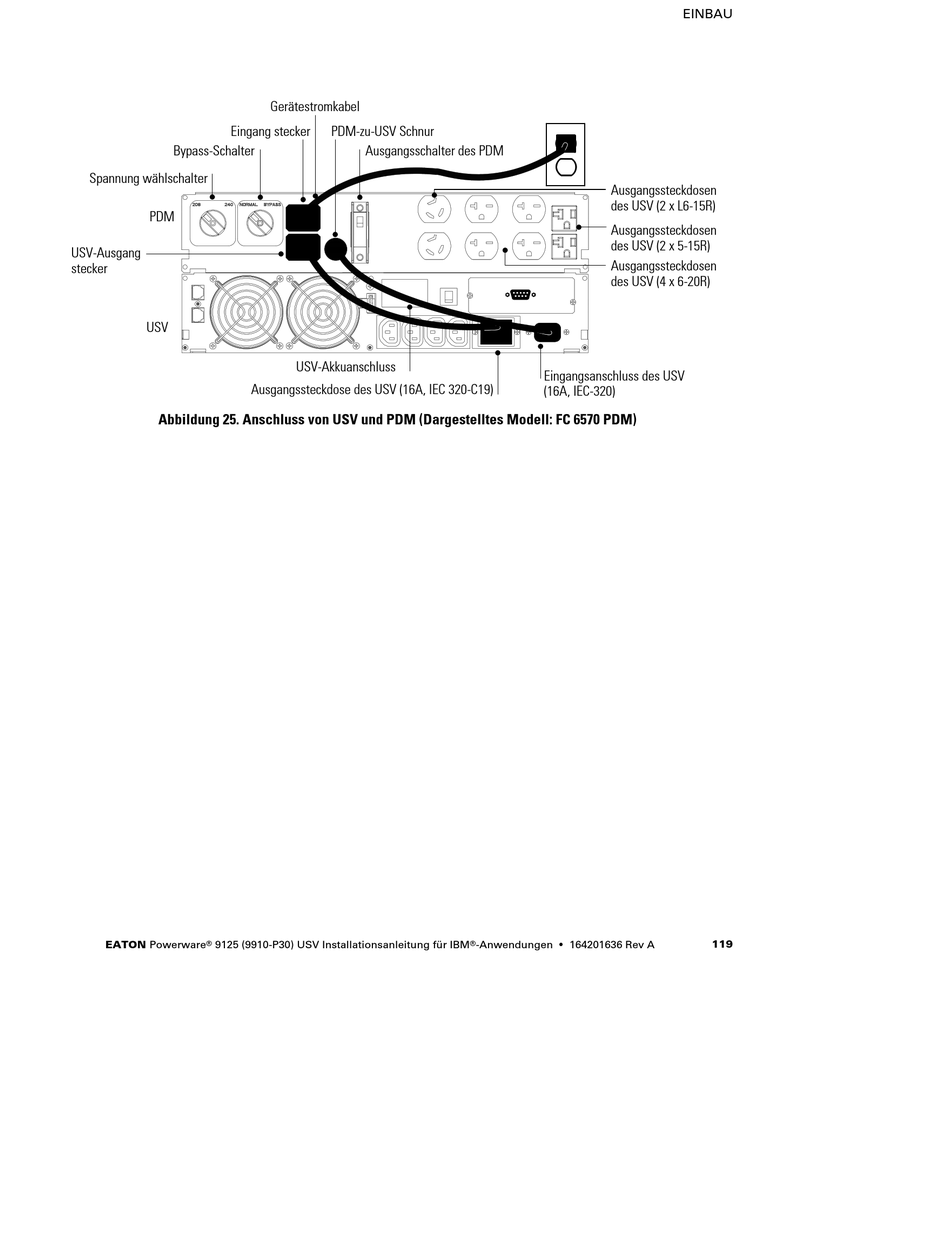

Abbildung 25. Anschluss von USV und PDM (Dargestelltes Modell: FC 6570 PDM)
®
EATON Powerware 9125 (9910-P30) USV Installationsanleitung für IBM
Gerätestromkabel
PDM-zu-USV Schnur
Ausgangsschalter des PDM
USV-Akkuanschluss
Ausgangssteckdose des USV (16A, IEC 320-C19)
Ausgangssteckdosen
des USV (2 x L6-15R)
Ausgangssteckdosen
des USV (2 x 5-15R)
Ausgangssteckdosen
des USV (4 x 6-20R)
Eingangsanschluss des USV
(16A, IEC-320)
