3.4.8 Montage des Kollektortemperaturfühlers
Die Hülse für den Kollektortemperaturfühler befindet sich am seitlichen Kollektorrahmen, ca. 10 cm unterhalb des oberen
Anschlusses. Die Fühlertülle ist im Auslieferungszustand verschlossen. Den Kollektortemperaturfühler in den Kollektor einbauen,
an den das Vorlaufanschlussrohr montiert wird.
1. Abgesetztes Teilstück der Fühlertülle abschneiden (Bild 3-81).
2. Kollektortemperaturfühler bis zumAnschlag in die Tülle einschieben (siehe Bild 3-82). Kollektortemperaturfühler, bei denen
die Markierung direkt im Anschluss an die metallische Fühlerhülse beginnt, sind bis zum Verschwinden der Markierung
einzuschieben.
3. Silikonkabel des Kollektortemperaturfühlers zur Dachdurchführung verlegen und mit Kabelbindern an Montageschiene oder
Anschlussrohr sichern (Bild 3-83).

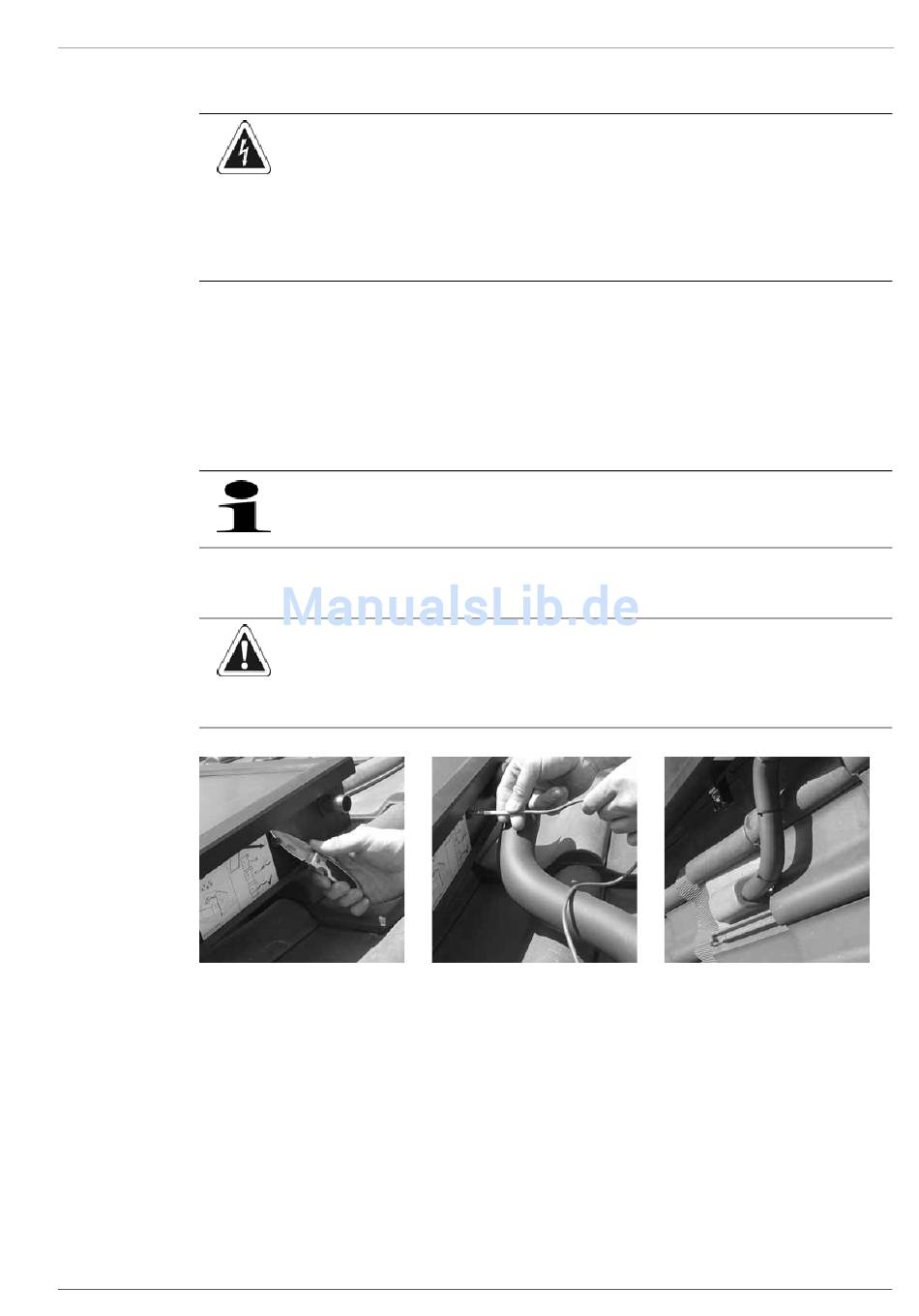

Bild 3-81 Verschlusskappe abschneiden
FA ROTEX Solaris - 08/2007
VORSICHT!
Durch von Gewittern induzierte Spannungen werden nicht über die Kunststoffverbindungsrohre abgeführt.
Diese Spannungen können sich unter widrigen Umständen über den Kollektorfühler bis zur Regelung ausbreiten
und damit beides beschädigen.
• Potenzialauslgleich ("Erdung") zwischen Fundamenterder und Kollektorfeld schaffen.
Diese Arbeit darf nur von einer autorisierten Fachkraft (Elektriker) nach den jeweiligen örtlichen Vorschriften
durchgeführt werden.
Lässt sich der Kollektortemperaturfühler nicht in die Tauchhülse einschieben, ist eventuell die Fühlerhülse in
Bezug zur Tülle verschoben. Der Kollektortemperaturfühler misst in diesem Fall eine falsche Temperatur.
Abhilfe bietet das Ausrichten der Tauchhülse, z. B. mit einem Spiralbohrer Ø 5,5 mm.
VORSICHT!
Eindringende Feuchtigkeit kann zu Fühlerschäden führen.
• Bei der Kabelführung darauf achten, dass kein Regenwasser zur Einsteckstelle des Fühlers hin ablaufen
kann.
Bild 3-82 Kollektortemperaturfühler
bis
Bild 3-83
zum
Anschlag in Tauchhülse
einstecken
3 x Montage
Fühlerkabel mit Kabelbindern
befestigen
