t
V
A
B
C
D

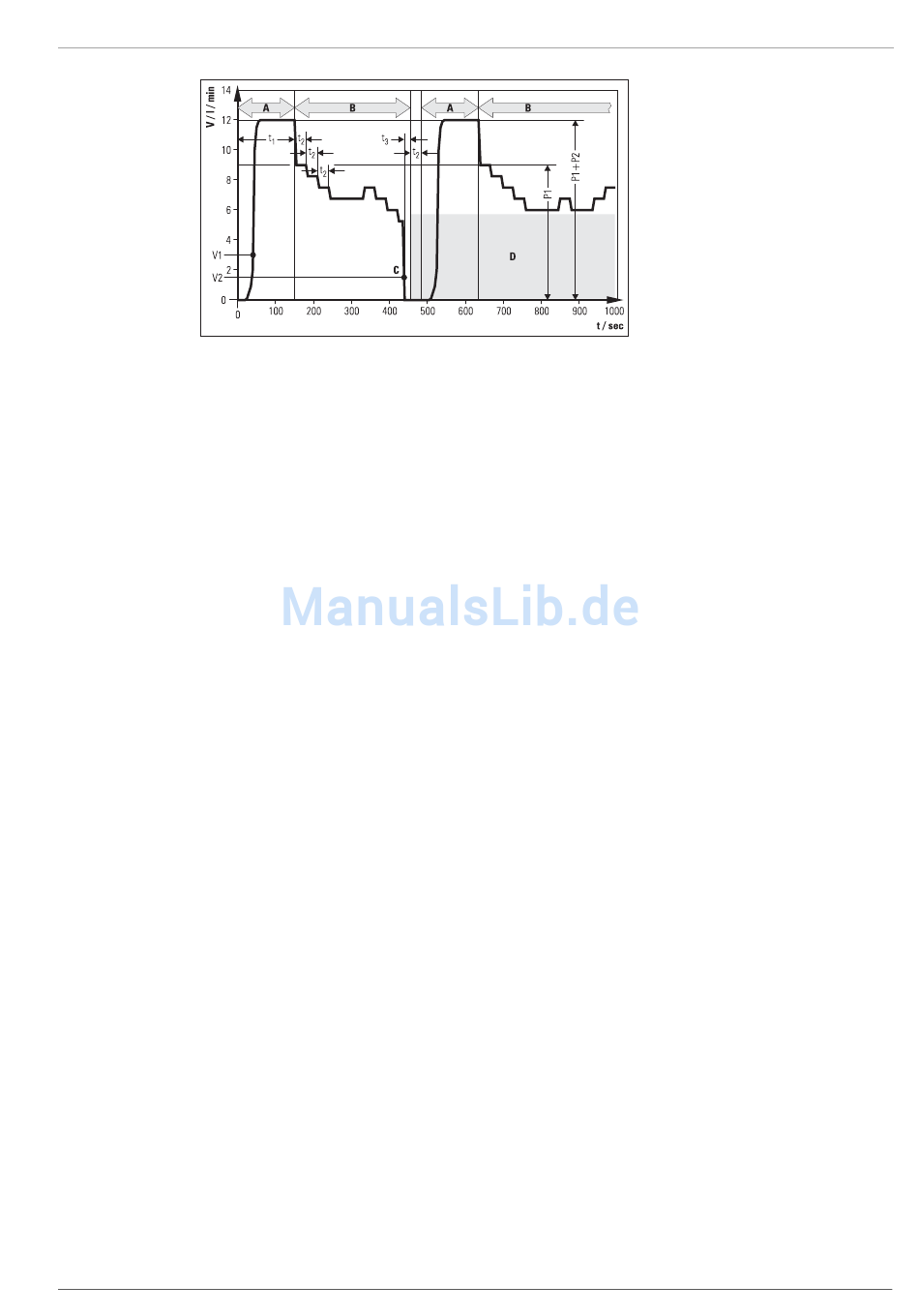

Bild 5-3

5.2.9 Gesamt-Reset-Funktion

Das Gerät reagiert auf Gesamt-Reset mit einem Neustart (Selbsttest), alle Parameter werden auf die Werkseinstellung zurückge-
setzt und dann alle gesperrten Pumpenleistungsstufen freigegeben. Der Reset erfolgt durch:
• Gleichzeitigen Druck auf die OK- und auf die Pfeiltasten.

5.2.10 Frostschutz-Funktion

Die Solaris-Anlage geht bei niedrigen Außentemperaturen erst in Betrieb, wenn die Einschaltbedingung für eine werksseitig auf
25 °C definierte Frostschutz-Rücklauftemperatur ("TR frost") erfüllt ist. Liegt die gemessene Rücklauftemperatur unter der Frost-
schutz-Rücklauftemperatur ("TR frost"), werden die Pumpen nach dem Einschalten mindestens für die im Parameter "Zeit P2"
definierten Zeitraum betrieben, auch wenn die Ausschalt-Temperaturbedingung bereits vorher eintritt. Dies verhindert Eispfrop-
fenbildung in der Verbindungsleitung.

5.2.11 Anlagenleckschutz-Funktion

Wird nach dem Einschalten oder der Startfreigabe für die Pumpen P1 und P2 in der maximalen Startlaufzeit ("Zeit P2") kein
Mindest-Durchfluss V1 entsprechend Bild 5-3 am FlowSensor festgestellt, kann:
– ein Defekt des FlowSensors oder
– ein Leck in der Solaris-Anlage vorliegen
Damit bei einem Leck nicht das gesamte Pufferwasser aus dem Sytem gepumpt wird, werden beide Pumpen dauerhaft
abgeschaltet und die Fehlermeldung "F" erscheint in der linken Spalte des Displays.
• Defekten Sensor tauschen bzw. Leck schließen.
• Anlage manuell in Betrieb nehmen.
FA ROTEX Solaris - 08/2007
Zeit
Durchfluss im Solarkreis
Startphase
Betriebsphase (Modulation)
Strömungsabriss
Niedrige Pumpenleistungsstufen werden nach
Strömungsabriss automatisch gesperrt
Bsp. für Modulationsbetrieb mit abrissbedingter Sperrung niedriger Pumpenstufen
V1 Minimaldurchfluss in der Startphase ("VS min")
V2 Minimaldurchfluss in der Betriebsphase
("S-Fluss")
t Maximale Startlaufzeit der
1
Druckerhöhungspumpe P2 ("Zeit P2")
t Stabilisierungszeit ("S-Zeit")
2
t Abrisserkennungszeit (10 s)
3
5 x Regelung - Bedienung
