Hinweise zur Leitungsmontage
• Verbindungsleitung mit stetigem Gefälle zwischen den Kollektoren und dem Speicheraufstellraum verlegen.
• Unteren Anschluss an den Sanicube Solaris und die Verlegung im Aufstellraum wie im Kap. 3.3 beschrieben durchführen.
• Kollektorfeld wechselseitig anschließen und so ausrichten, dass der (untere) Rücklaufanschluss am tiefsten Punkt des Kollek-
torfelds montiert ist.
1. An den dafür vorgesehenen Dachdurchtrittsstellen (ein bis zwei Dachziegelreihen unterhalb der Kollektorunterkante) je drei
Dachziegel herausnehmen.
2. Die Verbindungsleitung bis zum Dachdurchtritt verlegen und befestigen.
3. Wärmedämmung des Daches unterhalb der Dachdurchführung ab- bzw. aufschneiden, so dass die Rücklaufleitung
(VA 18 Solar) herausgezogen und mit ausreichender Steigung zur Dachdurchführung verlegt werden kann (Bild 3-72).
4. Die Verbindungsleitungen an den dafür vorgesehenen Stellen durch die Dachhaut führen. Für die geforderte durchgehende
Wärmedämmung (auch innerhalb des Daches) die Dämmungen an den Verbindungsstellen abdichten (z. B. mit Klebeband).
5. Die Wärmedämmschläuche der Verbindungsleitungen so abschneiden, dass die Verbindungsrohre durch die beide
Dachdurchführungen geführt werden können (Bild 3-72).

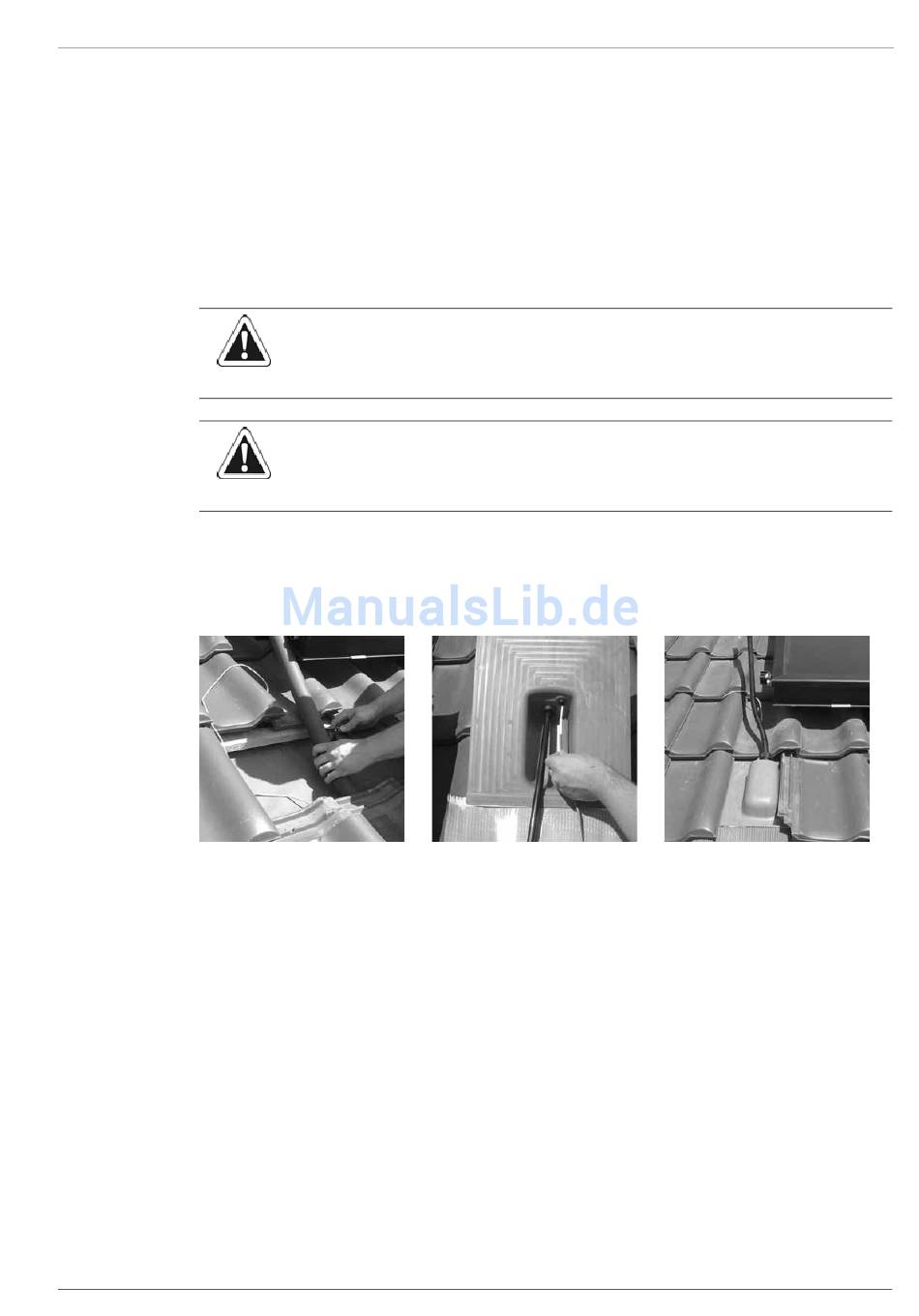

Bild 3-72 Kunststoff-Verbindungsrohr auf
6. Vorlauf- (oben am Kollektor/VA 15 Solar) sowie Rücklaufleitung (unten am Kollektor/VA 18 Solar) durch die
M32-Verschraubung der jeweiligen Dachdurchführung ziehen. Danach den Potenzialausgleich bzw. das
Kollektortemperaturfühlerkabel von innen durch die jeweilige M16-Verschraubung schieben (Bild 3-73).
FA ROTEX Solaris - 08/2007
VORSICHT!
Undichte Dampfsperren führen zu Bauschäden.
• Dampfsperre an den Verbindungsleitungs- und Kabel-Durchtrittstellen innenseitig abdichten.
VORSICHT!
Bei beschädigten Kunststoffrohren besteht Bruchgefahr.
• Verletzen Sie beim Abschneiden der Wärmedämmung niemals die Oberfläche der VA Solar Rohre.
Bild 3-73 Rohr und Kabel durch
passende Länge kürzen
Bild 3-74 Dachdurchführung eindecken
Dachdurchführung ziehen
3 x Montage
