3 x Montage
3.3.2 Anschließen mehrerer Sanicube Warmwasserbehälter
Die ROTEX-Anschlussleitung ist ein System von Sanicube-Verbindungsleitungen, die eine Parallelschaltung von mehreren
Sanicube Solaris zum Aufbau von Großanlagen mit und ohne Solarnutzung ermöglicht.
Mit dem Solaris Speichererweiterungs-Set CON SX (
RPS-3 angeschlossen werden (Bild 3-45).

Funktionsweise

– Solar-Rücklauf wird über die Rücklaufverbindungsleitung (Bild 3-45, Pos. 5) aus der Solarzone beider Speicher entnommen.
– Gemeinsamer Rücklauf wird über die RPS-3 (Bild 3-45, Pos. 4) zum Kollektorfeld gepumpt.
– Das Wasser erwärmt sich im Kollektorfeld und wird als Solar-Vorlauf über die Vorlaufverbindungsleitung (zwei gleich lange
wärmegedämmte biegbare Rohre; Pos. 6 Bild 3-45) in beide Speicher eingeleitet.
Da die Durchflussmenge beim Ansaugen und Einleiten des im Solarsystem zirkulierenden Wassers trotz erfolgtem Abgleich über
die Drosselventile (FLG) in den 2 Sanicube unterschiedlich sein kann, könnte beim Fehlen einer Ausgleichsleitung (Bild 3-45,
Pos. 5) einer der beiden Sanicube "überlaufen". Diese Anschlussleitung verhindert das übermäßige Ansteigen des Flüssigkeits-
Niveaus in einem Speicher.

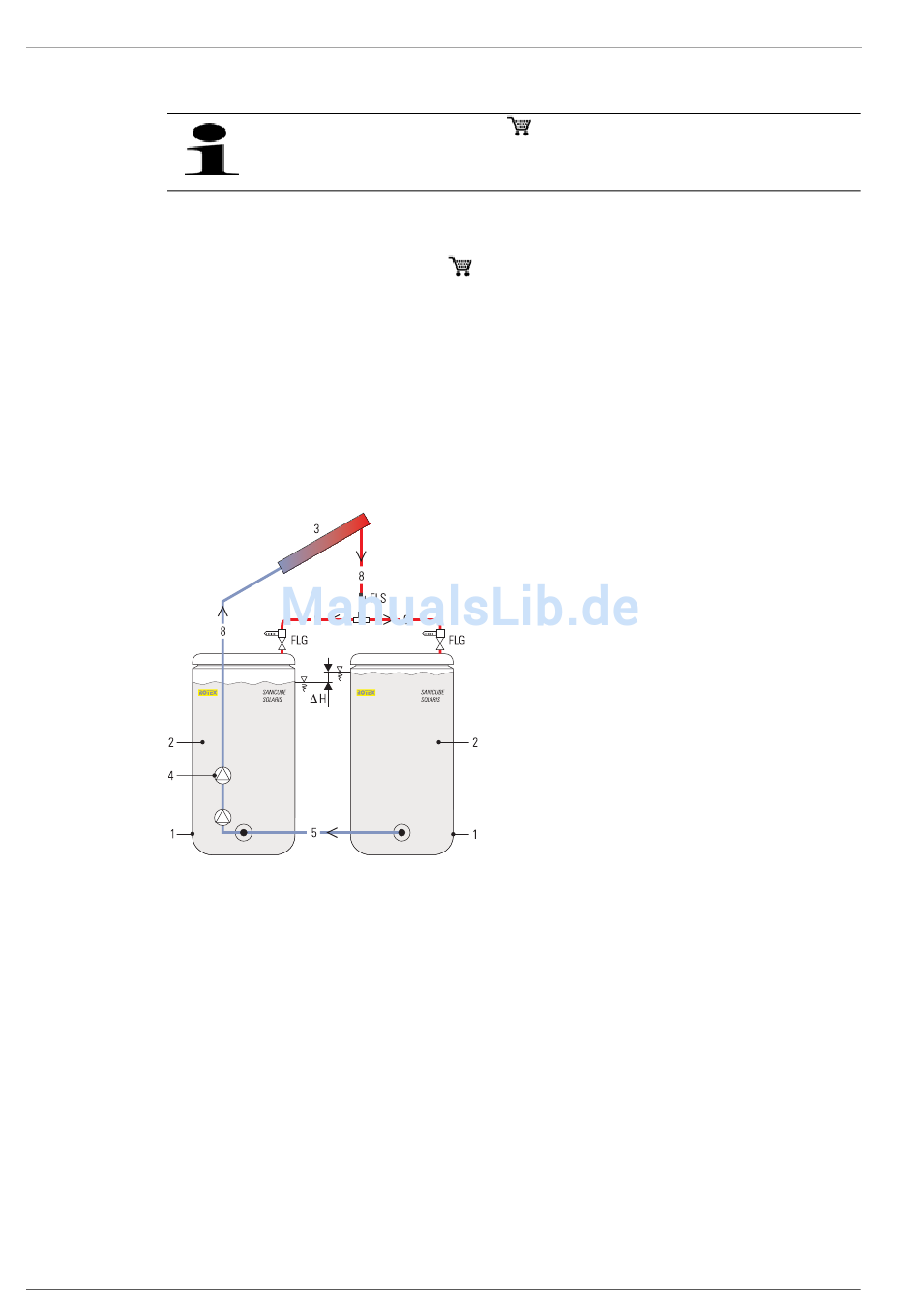

Bild 3-45 Funktionsprinzip der Speicherverbindung
20
Der optional angebotene ROTEX FlowGuard (
Sanicube. Dazu jeweils einen FlowGuard pro Speicher mit gemeinsamen Vorlauf zum FlowSensor einbauen.
Nach Anschluss das System min. 2 h beobachten und ggf. den FlowGuard nachregulieren.
16 41 02) gewährleistet eine gleichmäßige Befüllung beider
16 01 07) können 2 Sanicube Solaris je Regelungs- und Pumpenstation
1
2
3
4
5
6
7
8
Δ
H Niveauunterschied im drucklosen
FLS FlowSensor
FLG FlowGuard
Sanicube Solaris
Druckloser Bereich
Kollektorfeld
Regelungs-und Pumpenstation RPS3
Rücklaufverbindungsleitung (druckloser
Bereich)
Solaris Vorlauf-Verteilerleitung
Solaris Rücklaufleitung
Solaris Vorlaufleitung
Speicherbereich
FA ROTEX Solaris - 08/2007
