3 x Montage

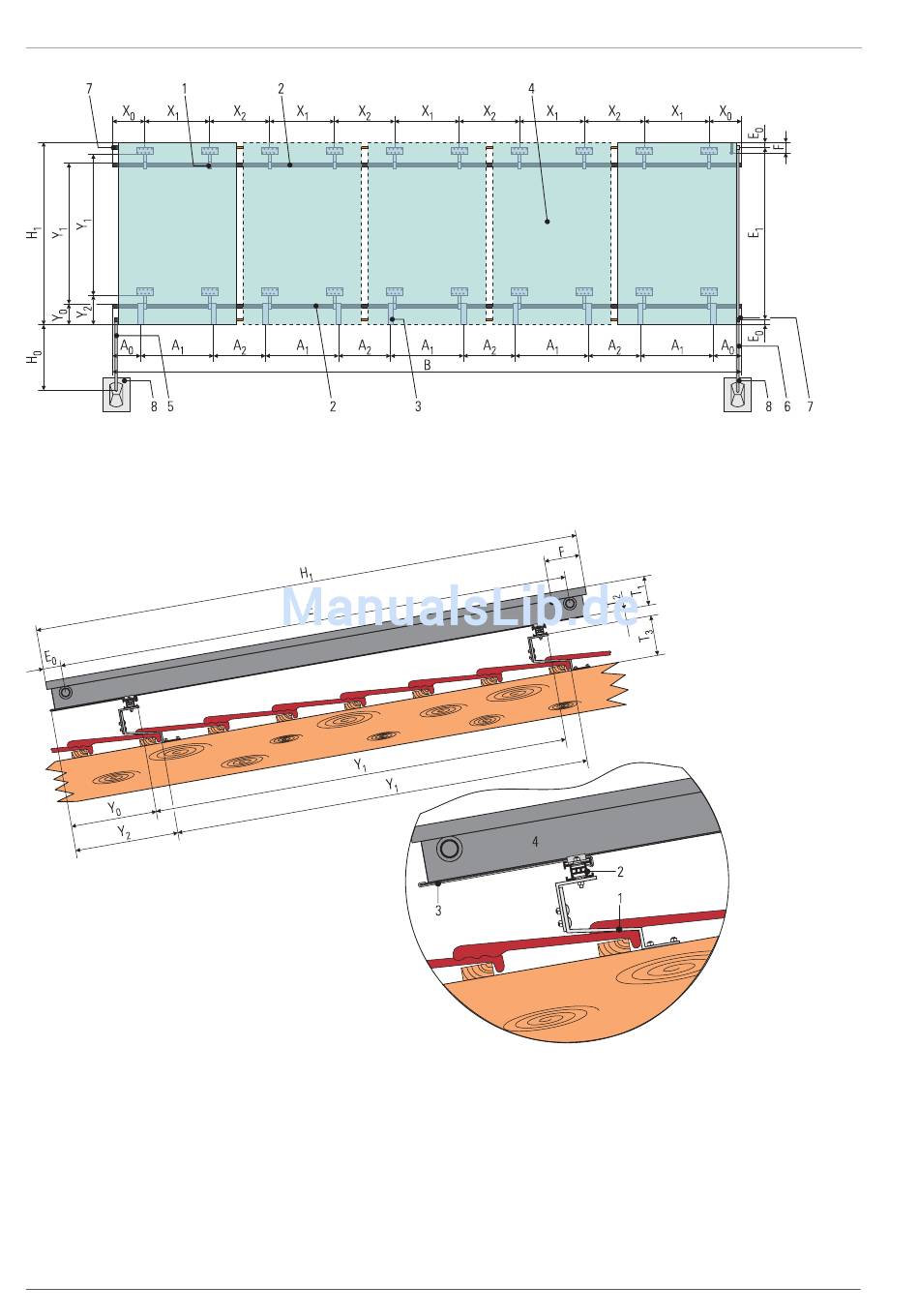

Bild 3-47 Hauptabmessung eines Solaris-Kollektorfelds für Aufdachmontage (dargestellt am Kollektor V26A)
1 Aufdachhaken
2 Montageprofilschiene
3 Kollektorsicherungshaken
Bild 3-48 Seitenansicht eines Aufdach montierten Solaris-Kollektors
24
4 Flachkollektor Solaris V26
5 Rücklauf-Anschlussrohr
6 Vorlauf-Anschlussrohr
7 Kollektor-Verschlussstopfen
8 Universal-Dachdurchführung
