3 x Montage

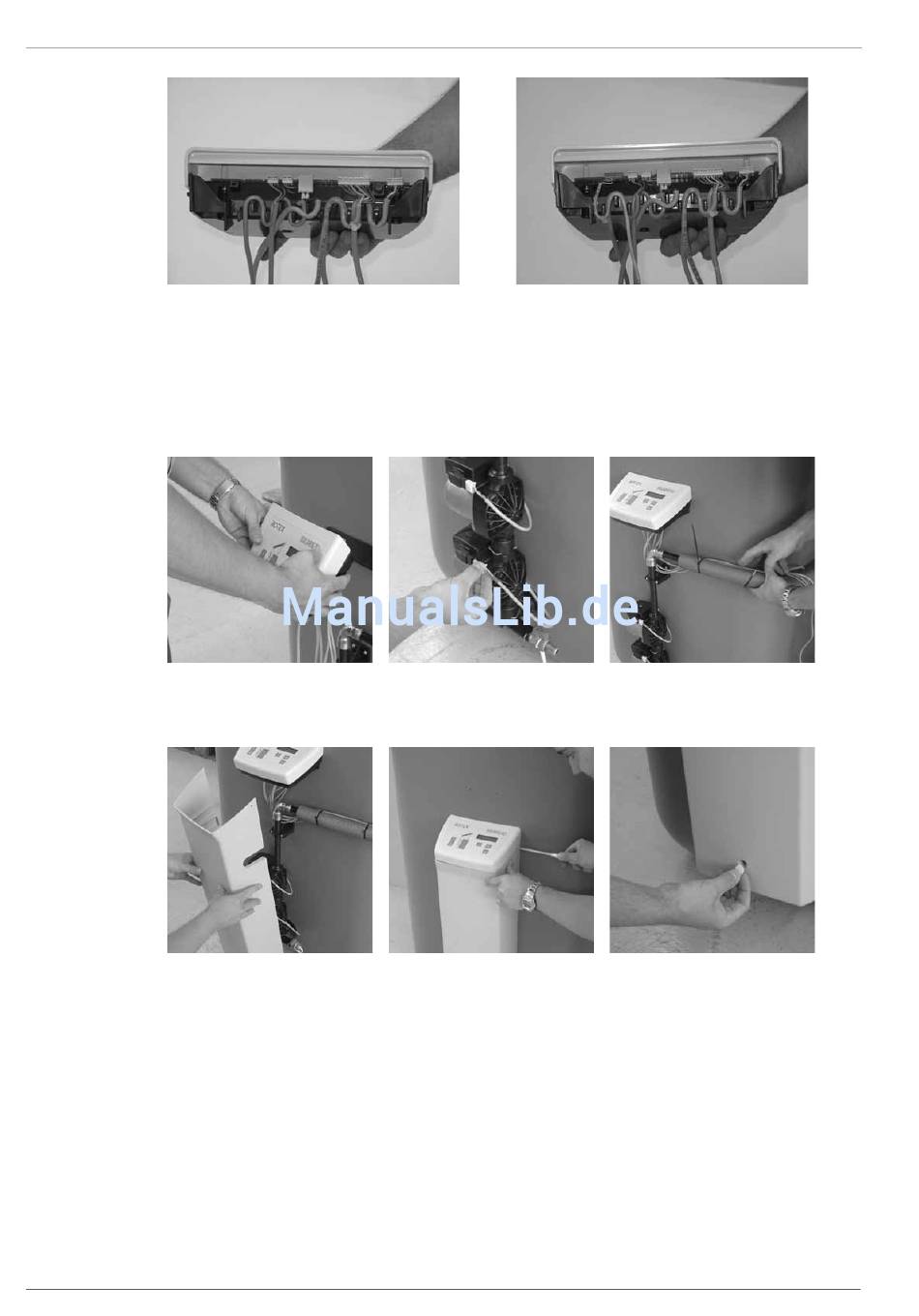

Bild 3-24 Grundverkabelung: Speicher-, Rücklauf-, Kollektorfühler,
4. Steuerung von oben herab in den Steuerungshaltewinkel einhängen.
5. Verkabelung der Boosterpumpe und der Betriebspumpe. Die untere Betriebspumpe mit dem rot markierten Pumpenkabel
verbinden, die obere Pumpe mit dem zweiten Kabel.
6. Kabel der Steuerung an der Rücklaufleitung entlang legen und mit Kabelbinder fixieren.
Bild 3-26 Arbeitsschritt 4
Haube anbringen
Bild 3-29 Arbeitsschritt 1
1. Haube aufschieben und ausrichten. Dabei die Haube so unter das Steuerungsgehäuse schieben, dass sich eine gleichmäßige
Fuge ringsum die Steuerung ergibt.
2. Haube an beiden Seiten mittels Senkkopfschraube mit dem Steuerungsgehäuse verschrauben.
3. Haube mit dem darunterliegenden Speicheranschlusswinkel befestigen. Dazu die selbstschneidende Befestigungsschraube
(Lieferumfang) über die Vertiefung im unteren Teil der Gehäusefronseite vorsichtig einschrauben und anschließend die
Abdeckkappe aufstecken.
16
Pumpen- und Netzzuleitung
Bild 3-27 Arbeitsschritt 5
Bild 3-30 Arbeitsschritt 2
Bild 3-25 Erweiterte Verkabelung zusätzlich mit FlowSensor
Bild 3-28 Arbeitsschritt 6
Bild 3-31 Arbeitsschritt 3
FA ROTEX Solaris - 08/2007
