4. Fitting so über den Anschluss des neuen Kollektors schieben, dass jeweils zwischen den Kollektoren und dem Fittingbeginn
bzw. -ende ein Spalt entsteht (Schutz des O-Rings) (Bild 3-67).

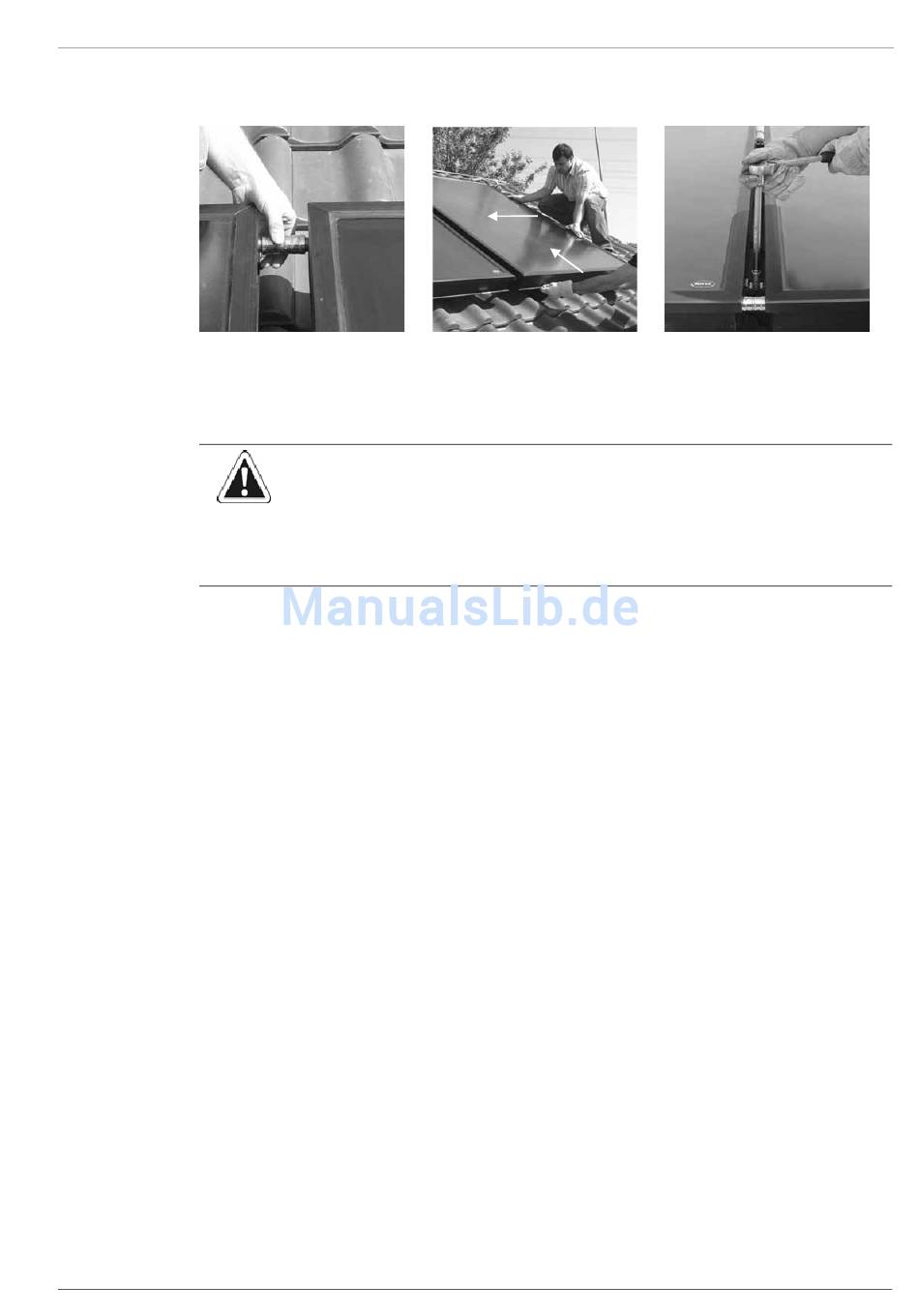

Bild 3-67 Fitting vor Zusammenschieben der
5. Nächsten Kollektor gegen Fitting und dann weiter bis zum montierten Kollektor schieben (Bild 3-68). Der Abstand zwischen
den Kollektoren ergibt sich automatisch durch die Länge der Verbindungsfittinge.
6. Doppelklemmblech verschrauben (Bild 3-69).
7. Klemmsteine für letzten Kollektor einführen und festziehen.
FA ROTEX Solaris - 08/2007
Bild 3-68 Kollektoren zusammen
Kollektoren positioniern
VORSICHT!
Werden die Verbindungen am Kollektor (CON V) nicht mit äußerster Vorsicht montiert, kann es zu Schäden am
Fitting kommen. Damit ist das System undicht. Deshalb:
• die Verbindungen am Kollektor (CON V) mit äußerster Vorsicht montieren.
• den nächsten Kollektor beim Zusammenschieben etwas nach oben bzw. in Flucht zu den Anschlussrohren
des vorherigen Kollektors bringen.
Bild 3-69 Doppelklemmblech verschrauben
schieben
3 x Montage
