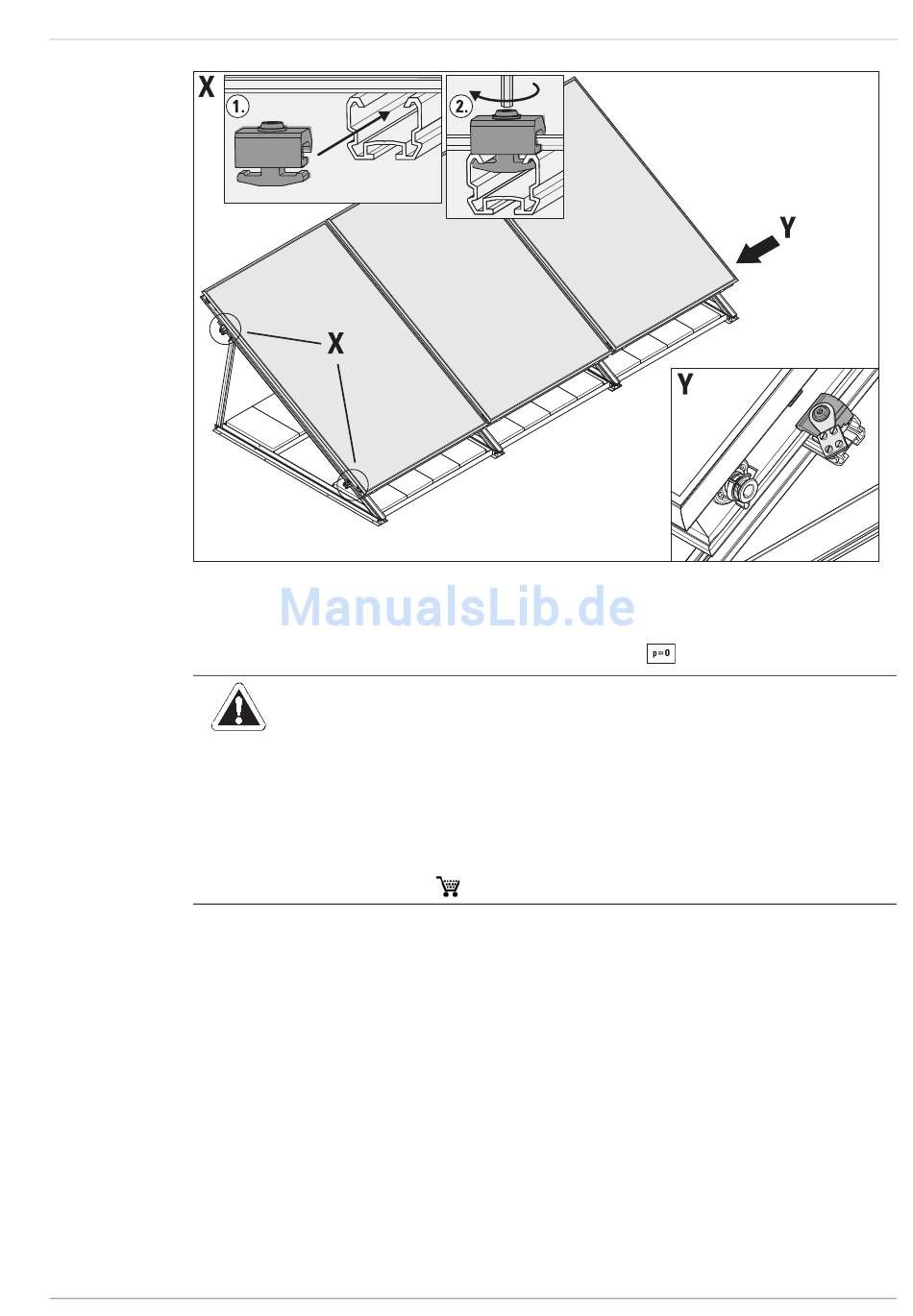

Bild 3-23 Einzelklemmsteine für den letzten Flachkollektor einsetzen und festschrauben. Klemmstein mit Potentialausgleichsklemme in der
3.4.5 Flachkollektor hydraulisch anschließen (druckloses System)
Reicht die Verbindungsleitung von CON 15 bzw. CON 20 nicht aus, um die Entfernung zwischen Warmwasserspeicher und Kollek-
torfeld zu überbrücken, kann sie abhängig von der Größe des Kollektorfelds verlängert werden.
Verlängerungspakete CON X 25 (2,5 m), CON X 50 (5 m) und CON X 100 (10 m) werden angeboten.
• Hinweise zu realisierbaren Leitungslängen in Tab. 3-2 beachten.
FA ROTEX Solaris FDM - 09/2012
Nähe des Rücklaufanschlusses montieren.
VORSICHT!
Über die gesamte Verbindungsstrecke zwischen Warmwasserspeicher und Flachkollektor darf niemals eine
Siphonwirkung auftreten. Funktionsstörungen und Materialschäden können die Folge sein.
Bei längeren horizontalen Leitungsstrecken mit geringem Gefälle könnten sich durch Wärmedehnung der Kunst-
stoffrohre zwischen den Befestigungspunkten ebenfalls Wassersäcke mit Siphonwirkung bilden.
• Leitungsführung niemals waagerecht, sondern immer mit stetigem Gefälle (min. 2 %) ausführen.
• Leitungen in den im Paket FIX-MP enthaltenen Tragschalen verlegen oder an eine starre Hilfskonst-
ruktion (z. B. Profilschiene, Rohr o. ä.) befestigen.
• ROTEX empfiehlt bei längeren horizontalen Leitungsstrecken grundsätzlich die Verwendung des
Tragschalen-Sets (TS, 16 20 35).
3 x Montage
31
