Ratschläge für eine gute Messung:
•
Benutzen Sie eine möglichst kleine Kammer, aber der Prüfling darf nicht die
Wände berühren.
•
Ordnen Sie den Einlass für die Außenluft an der gegenüberliegenden Seite der
Verbindung zum T-Guard™ Sensor zur Dichtheitsprüfung in der Kammer an.
•
Benutzen Sie in der Kammer Lüfter, um Helium und Luft überall gut
durchzumischen.
•
Machen Sie den Außenlufteinlass nicht zu groß. Helium darf dort nicht aus der
Kammer austreten.
•
Führen Sie die gleiche Außenluft der Kammer und der Referenzleitung zu.
•
Bei einer Trigger-Leckrate von 1·10
als 3000 sccm sein. Bei einer Trigger-Leckrate von 1·10
Gesamtfluss nicht größer als 30.000 sccm sein. Bei einer Trigger-Leckrate von
-3
1·10
mbar l/s soll der Gesamtfluss nicht größer als 300.000 sccm sein.
•
Nachdem Sie die Kammer geschlossen haben und Helium im Prüfling
beaufschlagt worden ist, warten Sie eine bestimmte Zeit, die sich wie folgt
berechnet:
3 x Kammervolumen (in ccm)
------------------------------------------------------------------------------------------------- -
Trägergasfluss (in ccm pro Sekunde)
INFICON empfiehlt dies strikt für die Einstellung der Trägergasmessung:

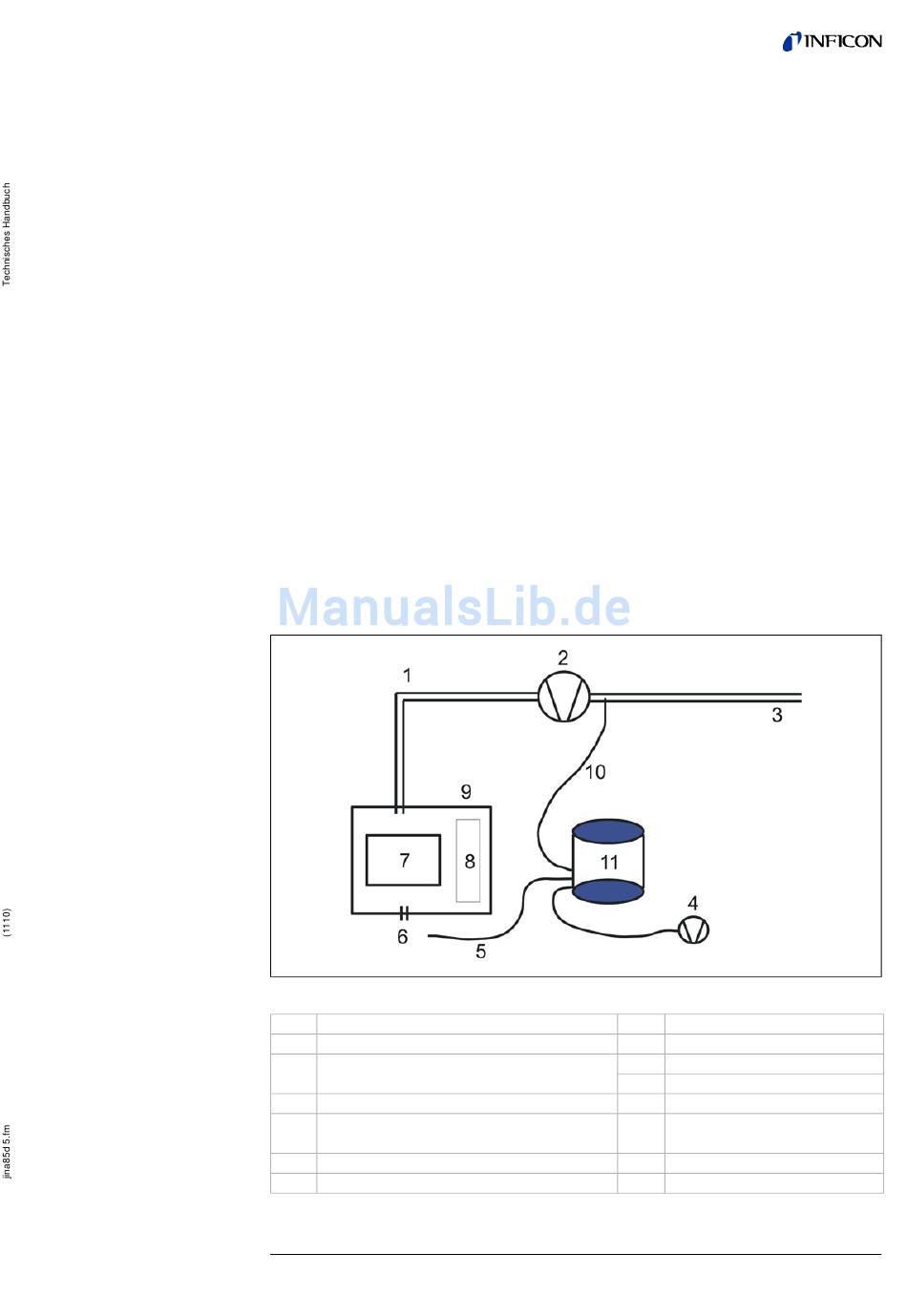

Fig. 5-12 Empfohlene Einstellungen für den Trägergasmodus
Pos. Beschreibung
1
1.000 - 100.000 sccm
2
Trockene Pumpe oder
durchflussgeregelter Lüfter
3
Pumpenabluft weit weg von der Kammer
4
Vorpumpenabluft weit weg von der
Kammer
5
Referenzleitung
-5
mbar l/s soll der Gesamtfluss nicht größer
-4
mbar l/s soll der
Pos.
Beschreibung
6
Lufteinlass, Außenluft
7
Prüfling
8
Lüfter
9
Testkammer
10
Messschlauch an Pumpen-
auslass verbunden
11
T-Guard™ Sensor zur
Dichtheitsprüfung
