5.3.4
Verlängerungsschlauch für Schnüffelspitze verwenden
Demontage
5.4
COOL-Check-Prüfleck einsetzen oder wechseln
26
5 Installation
Um in schwer zugängliche Bereiche zu gelangen, können Sie einen Verlängerungs-
schlauch an der Schnüffelspitze anbringen,

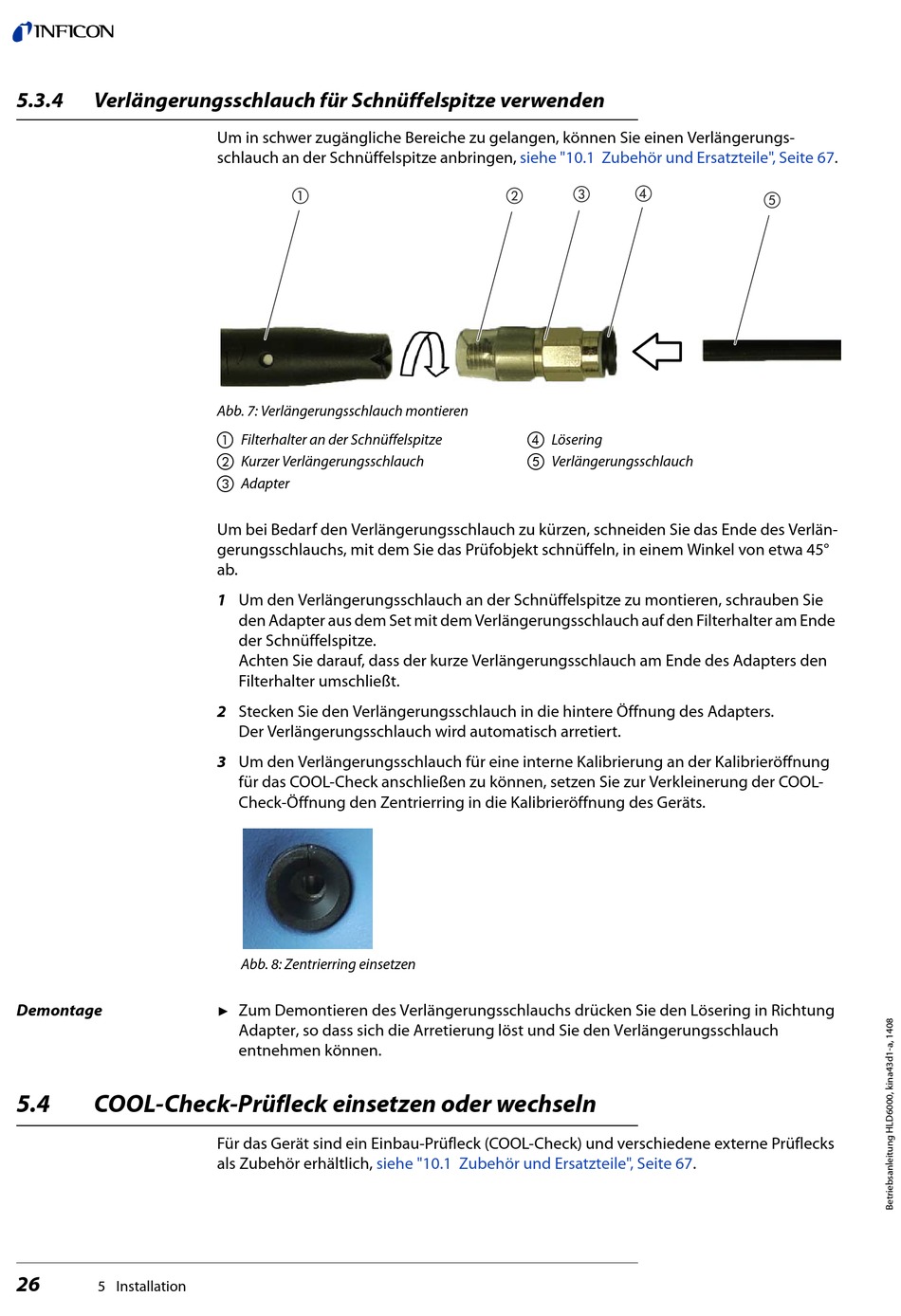

Abb. 7: Verlängerungsschlauch montieren
a
Filterhalter an der Schnüffelspitze
b
Kurzer Verlängerungsschlauch
c
Adapter
Um bei Bedarf den Verlängerungsschlauch zu kürzen, schneiden Sie das Ende des Verlän-
gerungsschlauchs, mit dem Sie das Prüfobjekt schnüffeln, in einem Winkel von etwa 45°
ab.
1 Um den Verlängerungsschlauch an der Schnüffelspitze zu montieren, schrauben Sie
den Adapter aus dem Set mit dem Verlängerungsschlauch auf den Filterhalter am Ende
der Schnüffelspitze.
Achten Sie darauf, dass der kurze Verlängerungsschlauch am Ende des Adapters den
Filterhalter umschließt.
2 Stecken Sie den Verlängerungsschlauch in die hintere Öffnung des Adapters.
Der Verlängerungsschlauch wird automatisch arretiert.
3 Um den Verlängerungsschlauch für eine interne Kalibrierung an der Kalibrieröffnung
für das COOL-Check anschließen zu können, setzen Sie zur Verkleinerung der COOL-
Check-Öffnung den Zentrierring in die Kalibrieröffnung des Geräts.
Abb. 8: Zentrierring einsetzen
►
Zum Demontieren des Verlängerungsschlauchs drücken Sie den Lösering in Richtung
Adapter, so dass sich die Arretierung löst und Sie den Verlängerungsschlauch
entnehmen können.
Für das Gerät sind ein Einbau-Prüfleck (COOL-Check) und verschiedene externe Prüflecks
als Zubehör erhältlich,
siehe "10.1 Zubehör und Ersatzteile", Seite
siehe "10.1 Zubehör und Ersatzteile", Seite
d
Lösering
e
Verlängerungsschlauch
67.
67.
