4.6.2
Elektrischer Anschluss der SPS-Eingänge
36
Installation
Die werkseitige Einstellung ist wie folgt:
Pin
Befehl
1
Start
2
Stop
3
Cal
4
Proof
5
Clear
6
Standby
7
Common
Vorsicht
Maximal zulässige Eingangsspannung: der Digitaleingänge 28 V.
Signalpegel:
24 V (niederohmig) bedeutet High,
0 V (hochohmig)
bedeutet Low.
Wechsel von Low nach High:
Der programmierte Befehl des Eingangs wird aktiviert (flankengesteuert).
PLC IN/OUT
1
2
3
4
5
6
7

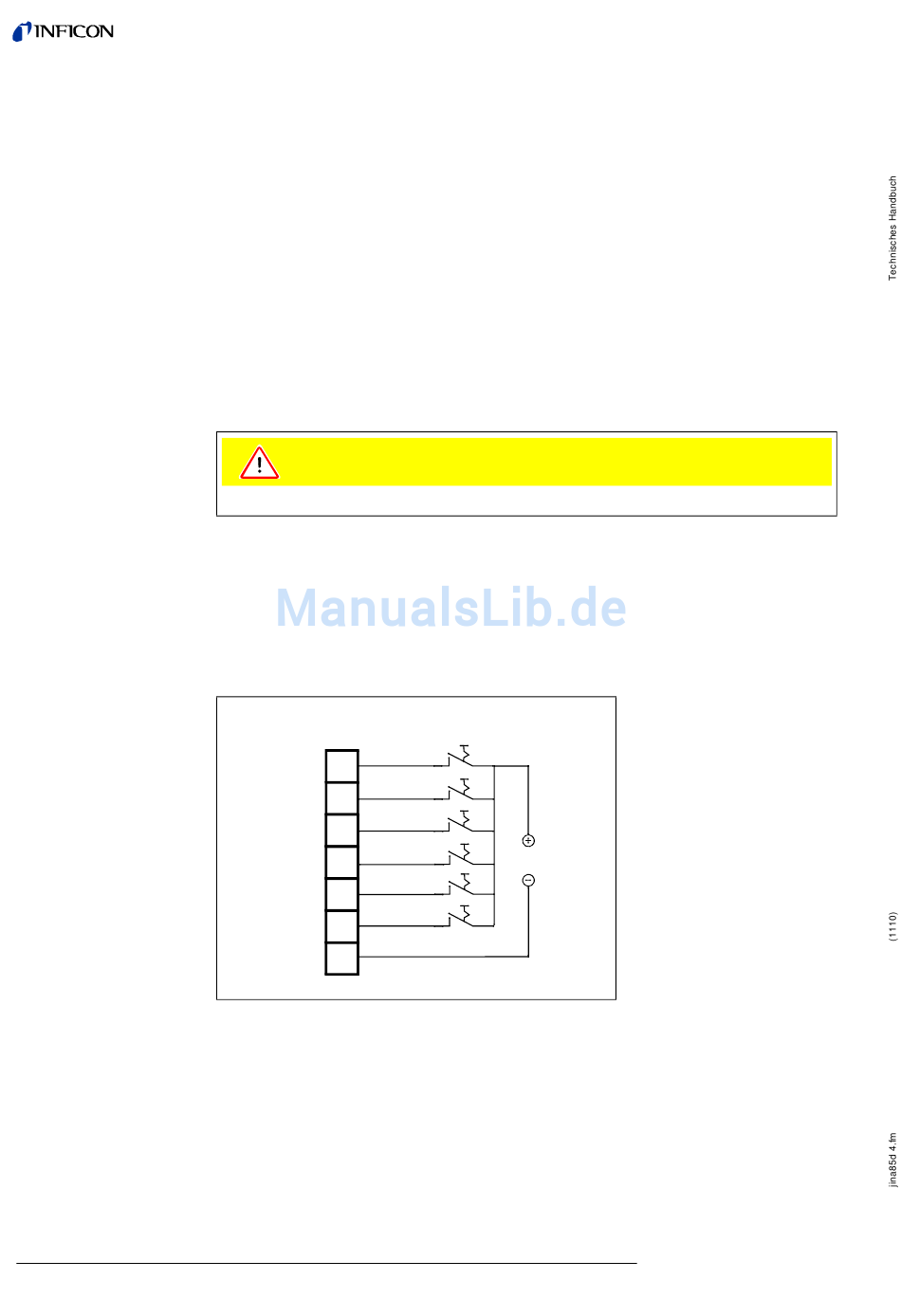

Fig. 4-2 Elektrischer Anschluss der SPS-Eingänge
Erklärung
Gemeinsamer negativer Pol für alle SPS-Eingänge.
Ist mit dem negativen Pol der Spannungsquelle zu
verbinden.
24V
