4.6.4
Elektrischer Anschluss der SPS-Ausgänge
Die werkseitige Einstellung ist wie folgt:
Pin
Befehl
8
Trigger 1
9
Error/Warning
10
Ready
11
Measure
12
Standby
13
Rec. Strobe
14
Warning
15
Cal active
16
Common
Vorsicht
Die maximal zulässige Spannung für das Ausgangssignal beträgt 28 V.
Die maximale Summe der Ströme für die Ausgangspins 8 - 11 ist 0,75 A.
Die maximale Summe der Ströme für die Ausgangspins 12 - 15 ist 0,75 A.
Zulässiger Ausgangsstrom
Lastwiderstand der Ausgänge
Versorgungsspannung der
Ausgänge
PLC IN/OUT
8
9
10
11
12
13
14
15
16

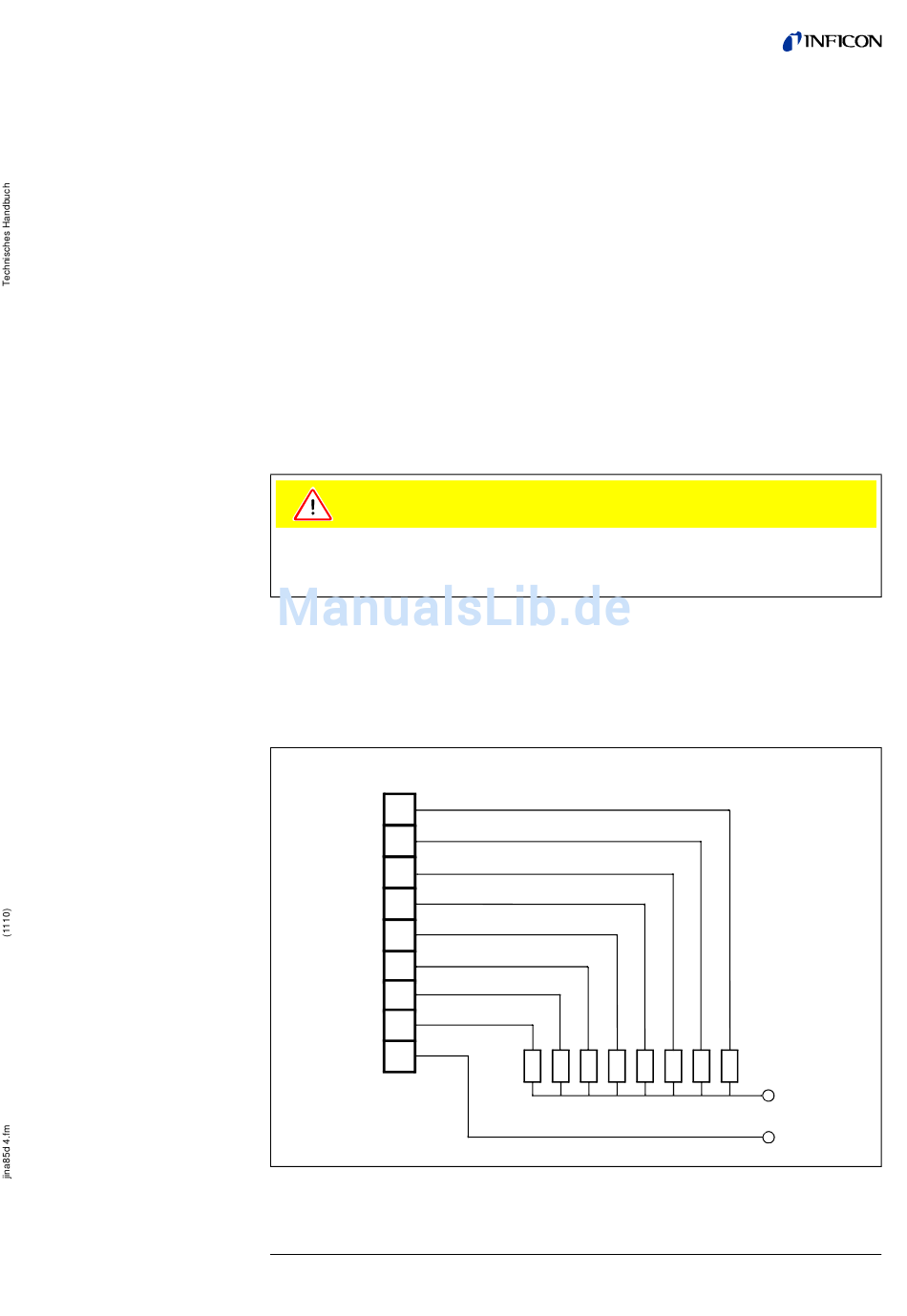

Fig. 4-4 Elektrischer Anschluss der SPS-Ausgänge
Erklärung
Gemeinsamer Anschluss für alle SPS-Ausgänge.
Dieser Kontakt kann als positiver oder negativer Pol
verwendet werden.
Max. 125 mA pro Ausgang
Min. 130 Ohm pro Ausgang
24 V DC
24V
39
