Wie die Wartungsschraube das Ruhedruckventil anhebt
Wenn Sie die Wartungsschraube 7,5 Umdrehungen im Uhrzeigersinn drehen, um den Schaft des Entlastungsventils
aufzudrücken, wird ein leicht zusammenzudrückender Sicherungsring in der Wartungsschraube hinter eine Krempe
an der Innenseite der Oberkante des Ruhedruckventils gepresst, wie in Abbildung A-5 zu sehen. Wenn die
Wartungsschraube gegen den Uhrzeigersinn gedreht wird, bewegt sich der Sicherungsring unter die Krempe und
hebt das Ruhedruckventil an. Das Ruhedruckventil wird weiter angehoben, wenn die Wartungsschraube gegen
den Uhrzeigersinn gedreht wird, bis die Außenkante des Ruhedruckventils die Unterseite des Ruhedruckventil-
Gehäuses berührt (Wenn Sie die Wartungsschraube lösen, können Sie diesen "Anschlag" spüren). Ein Weiterdrehen
der Wartungsschraube bis ganz oben drückt den Sicherungsring zusammen, bis er so weit hinter der Krempe ist,
dass die Feder im Ruhedruckventil (und die Gravitation) das Ruhedruckventil nach unten in seinen Sitz in der
Verzweigung drückt. Ganz oben ist die normale Betriebsstellung der Wartungsschraube.
Immer darauf achten, dass die Kunststoff-Schutzkappe wieder eingesetzt und ganz festgedreht wird, um eine gute
Abdichtung sicherzustellen.
Oberste
Stellung
Kontakt
RuhDrVent

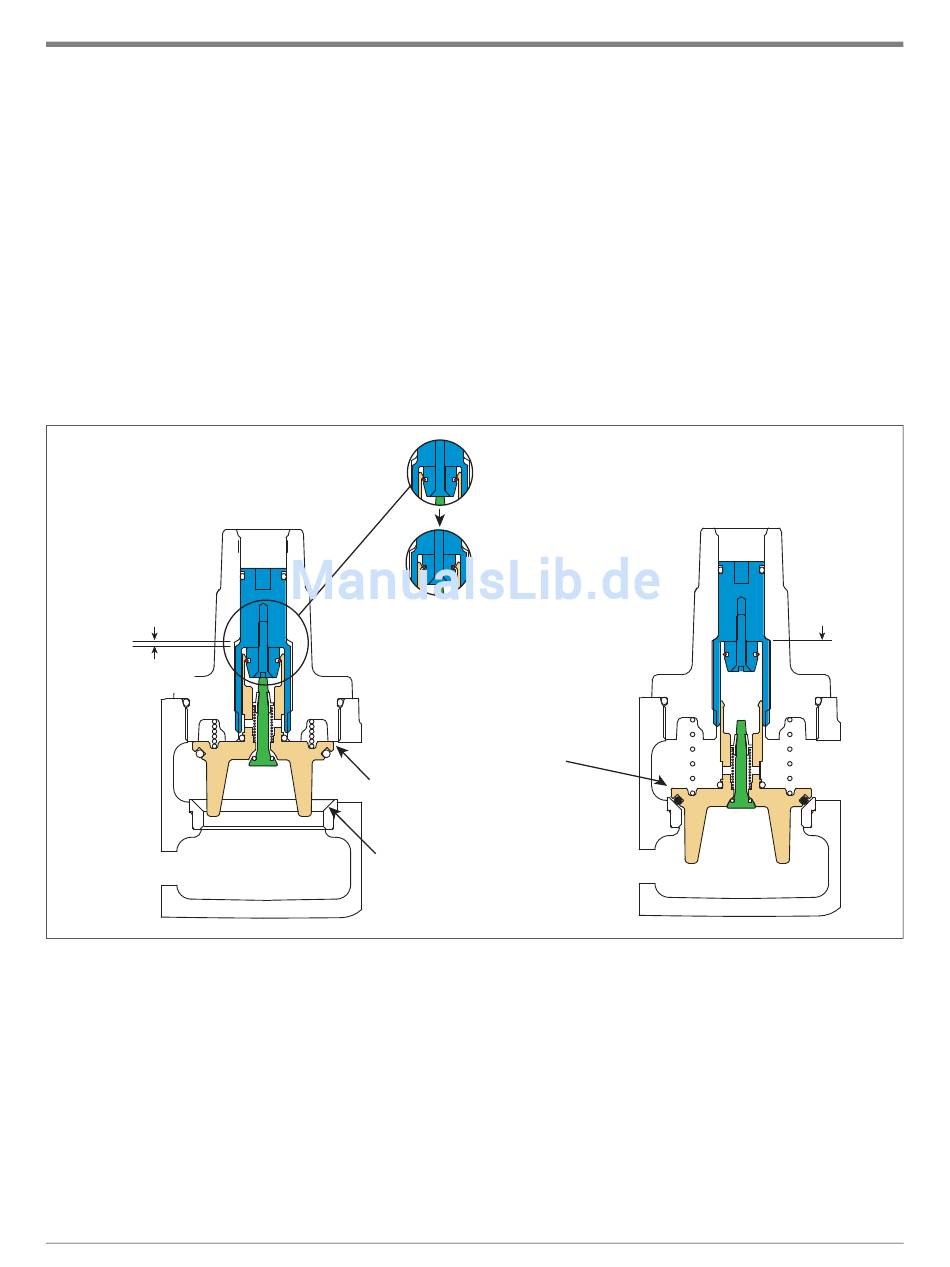

Abbildung A-5. Rückkehr des Ruhedruckventils in seine normale Betriebsstellung
Wenn das Ruhedruckventil das Gehäuse berührt,
hält der Sicherungsring das Gehäuse weiterhin
Wird die Wartungsschraube
weiter bis in die oberste
Stellung gedreht, drückt die
Krempe innerhalb des nicht-
beweglichen Ruhedruckventils
den Sicherungsring zusammen
Wenn die Wartungsschraube ihre
oberste Stellung erreicht, drückt
die Feder des Ruhedruckventils
(und die Gravitation) das Ruhe-
druckventil nach unten bis hinter
den Sicherungsring, bis es auf
seine Dichtfläche in der Verzweigung
fällt (normale Betriebsstellung)
Ruhedruckventil berührt
Gehäuse des Ruhedruckventils
Dichtfläche des Ruhedruckventils
in der Verzweigung
A-3
Funktion Ruhedruckventil
Oberste
Stellung
Wartungs-
schraube
rjpumps\ckvlv6
