Einleitung
Maße für Installation und Verzweigung
Abbildung 1 zeigt verschiedene Ansichten und Maße für den Pumpenkopf/die Verzweigung der Red Jacket.
Druckentlastung
Elektrische Anschlussdose
Ruhedruckventil
mit Gewindeeingang
Einschubelement
Domschacht
Red Jacket Tauch-
Turbinenpumpe (STP)
11,7''
(297 mm)
4''-Standrohr
Tank

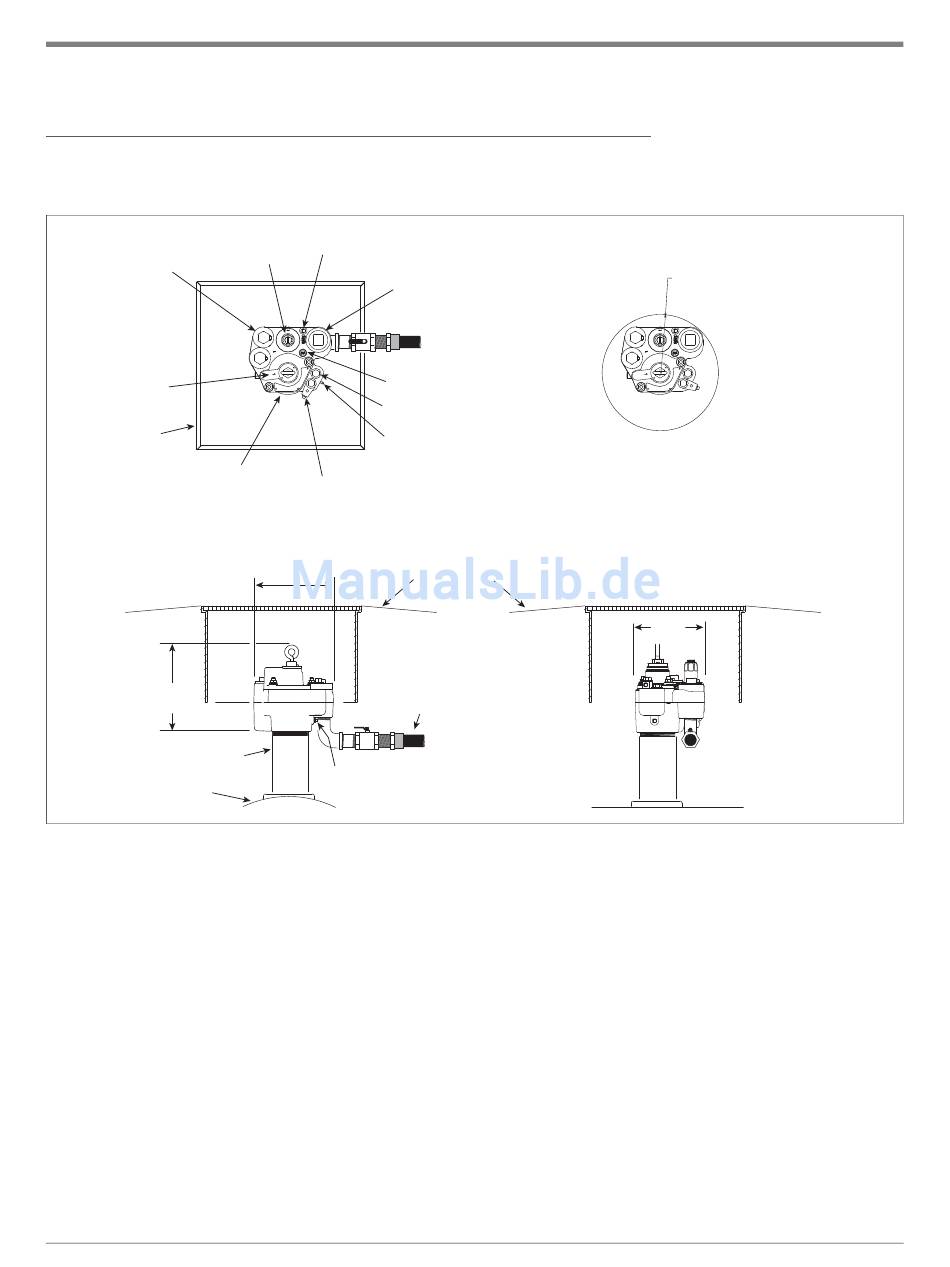

Abbildung 1. Ansichten und Maße für Pumpenkopf/Verzweigung der Red Jacket
Messanschluss
Druckleitung
Anschluss
Leitungs-
leckanzeiger
Entlüftungsschraube
Sekundär-Unterdruckanschluss
Anschluss Potenzialausgleich
Unterdruck-
Siphonanschluss
Fahrbahnneigung
10,9"
(277 mm)
2"-Kraftstoffleitung
Tankanschluss für
mechanische LLD
(228 mm)
8
Maße für Installation und Verzweigung
196 mm (7,7'') Installationsradius 392 mm
(15,4'' Durchmesser)
8,97"
