Installation
Befestigung der UMP
Tabelle 6 listet die UMPs für jede/n Pumpenkopf/Verzweigung auf.
Tabelle 6. Kombinationen von UMP und Pumpenkopf/Verzweigung
Die UMP ist an der Modellnummer auf dem Gehäuse zu erkennen. Der Pumpenkopf/die Verzweigung mit Verrohrung
sind an der Katalognummer auf dem Namensschild des Pumpenkopfes zu erkennen. Der Montage-Satz besteht aus
vier 5/16-18 x 1" Inbus-Kopfschrauben, vier 5/16-Zoll Sicherungsscheiben und einer Anschlusskopfdichtung, die an
der Satz-Nummer 144-327-4 auf dem Beutel zu erkennen ist (siehe Abbildung 5).
Die UMP wird mit den Teilen aus dem Satz mit der Nummer 144-327-4 am Anschlusskopf des Produktsteigrohrs
des Pumpenkopfes/der Verzweigung montiert.
Bei Arbeiten an der Einheit nicht-funkenschlagende Werkzeuge verwenden.
Pumpenkopf/
Verzweigung
mit Rohren
1. Überprüfen Sie die Steckbuchse am Ende des Anschlusskopfes. Sicherstellen, dass die Steckbuchse richtig
im Ihrem Sockel sitzt und die Verdrehsicherung in der entsprechenden Kerbe im Sockel (siehe Abbildung 6).
Pumpenkopf/Verzweigung
AGP200S17-4RJ1, RJ2, RJ3
AGP75S17-3RJ1, RJ2, RJ3
P75U17-3RJ1, RJ2, RJ3
AGP150S17-3RJ1, RJ2, RJ3
P150U17-3RJ1, RJ2, RJ3
X4AGP150S17RJ1, RJ2, RJ3
X4P150U17RJ1, RJ2, RJ3
P200U17-4RJ1, RJ2, RJ3
Anschlusskopf

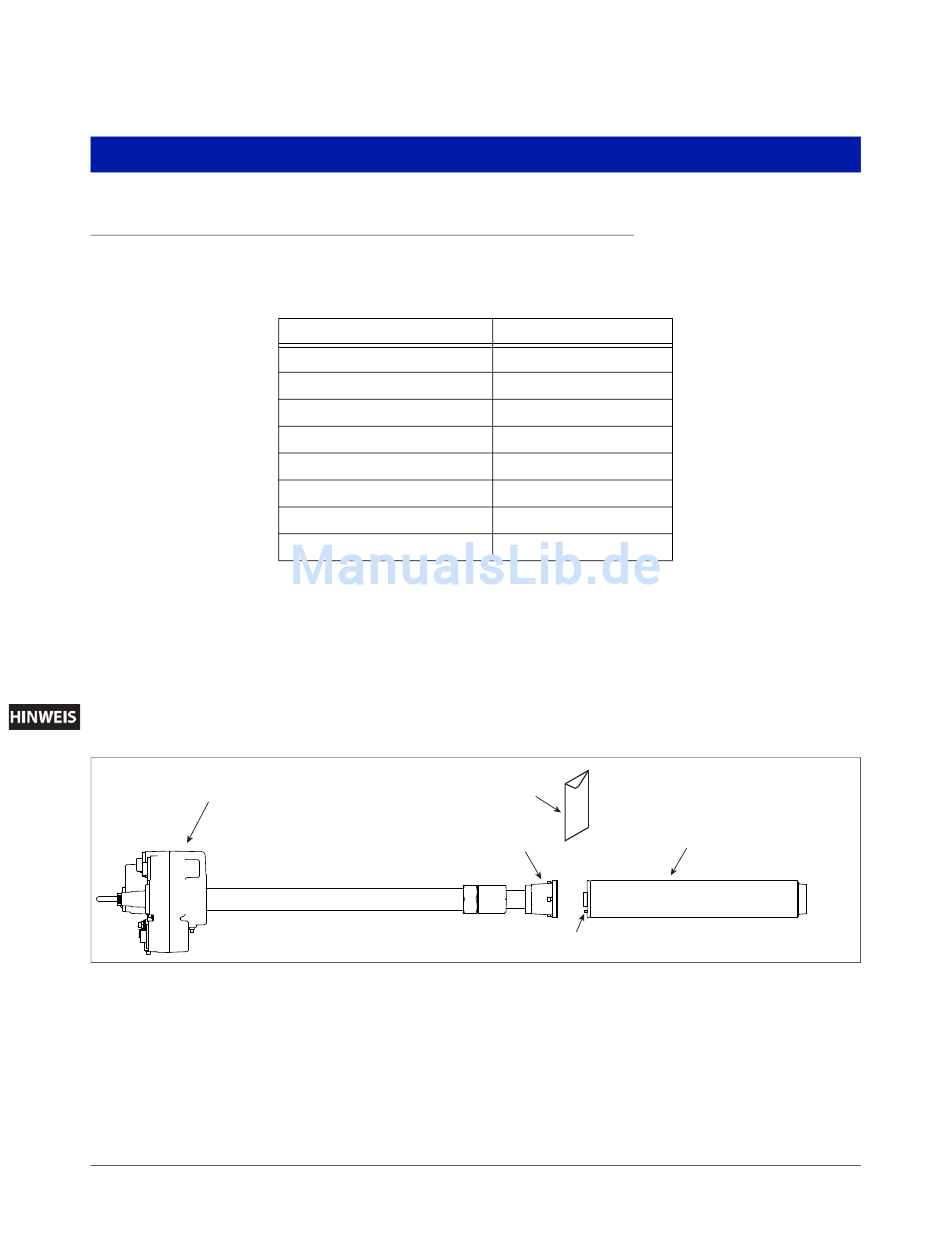

Abbildung 5. Montage Pumpenkopf/Verzweigung mit Rohr an UMP
Tauchpumpeneinheit (UMP)
AGUMP200S17-4
AGUMP75S17-3
UMP75U17-3
AGUMP150S17-3
UMP150U17-3
X4AGUMP150S17
X4UMP150U17
UMP200U17-4
Satz
Führungsstift
13
Tauchpumpeneinheit (UMP)
