Wartung und Reparatur
Machen Sie mit einem
Filzstift eine Markierung
an der Anschlussfläche
des Pumpenkopfes, um
die Lage des Indexlochs
zu kennzeichnen.
12. Kleben Sie ein kleines Stück Klebeband auf der Kabelseite des Steckers in einer Linie mit dem Index-Stift
(siehe Abbildung 35).
13. Schmieren Sie den O-Ring am Stecker mit Vaseline.
Abbildung 35. Anbringen einer Ausrichtmarkierung mit Klebeband vorne am Stecker
14. Schieben Sie die Kabel des neuen Steckers nach unten in den Sockel und durch die Öffnung in der
Sockelbasis in den Anschlusskasten des Pumpenkopfes. Ziehen Sie die Drähte vorsichtig in den
Anschlusskasten und richten Sie dabei die Klebeband-Markierung am Stecker mit der Filzstift-Markierung
am Pumpenkopf aus. Wenn Sie den Stecker ganz in seinen Sockel gedrückt haben, darf er sich nicht
drehen lassen, wenn der Index-Stift im Index-Loch sitzt. Mit dem kleinen Lineal messen Sie den Abstand
von der Anschlussfläche des Pumpenkopfes bis zum Stecker, es sollte etwas mehr als 1-3/8" (35 mm)
sein (siehe Abbildung 36). Halten Sie die Kabel gut fest, um den Stecker in Position zu halten und setzen
Sie die Sicherungsscheibe (mit den nach oben gedrehten Zähnen nach außen zeigend) und drücken Sie
sie nach unten, bis sie fest am Stecker sitzt. Überprüfen Sie das Maß von 1-3/8" (35 mm) nach dem Einsetzen
der Sicherungsscheibe, um sicherzustellen, dass der Stecker in der richtigen Tiefe sitzt.
Die Kabel-Steckverbinder zwischen Pumpenkopf und Verzweigung austauschen
Loch für Aufnahme
des Stecker-Indexstifts

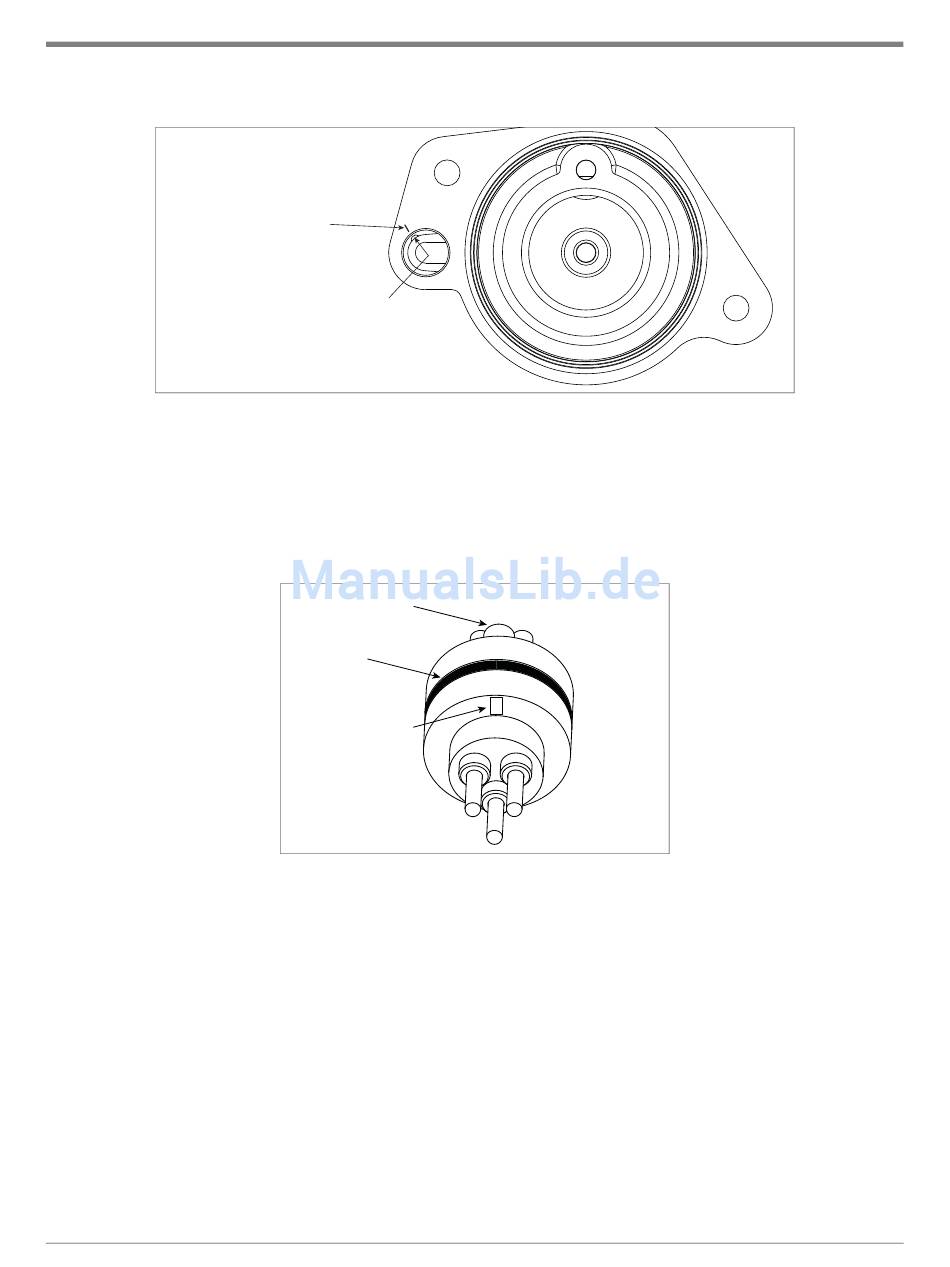

Abbildung 34. Index-Loch des Steckers unten im Sockel
Index-Stift
O-Ring
Kleben Sie ein
kleines Stück
Klebeband in
einer Linie mit
dem Index-Stift
hier hin
045-2
42
