Wartung und Reparatur
Mittlerer O-Ring (-014 [0,489'' ID x 0,070'' breit])
Unterer O-Ring (-903 [0,301'' ID x 0,064'' breit])

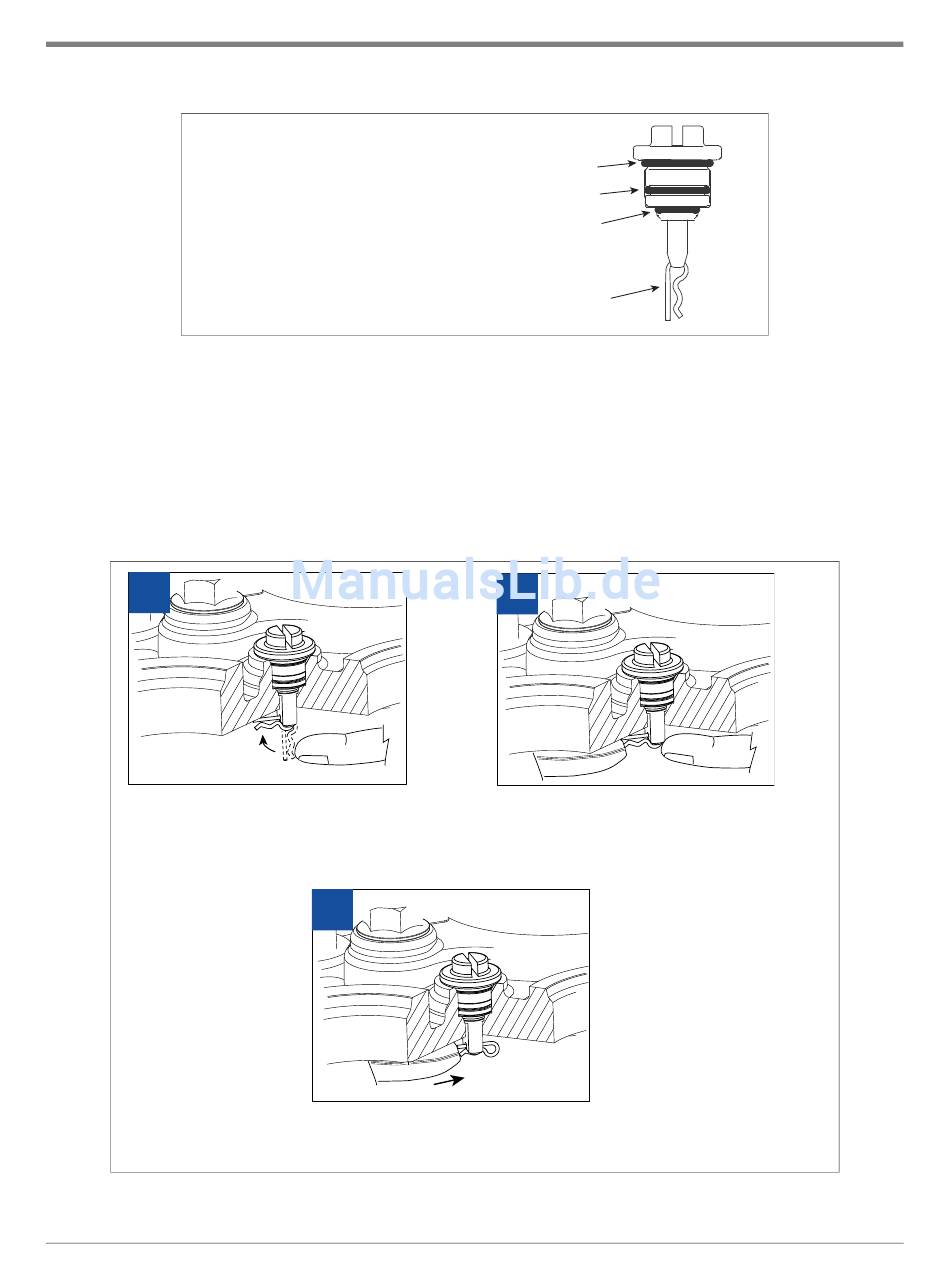

Abbildung 41. Sicherungssplint in Stellung zum Einbauen der Entlüftungsschraube
9. Wenn die Schraube im Uhrzeigersinn ganz nach unten aber nicht fest gedreht ist, benutzen Sie den Zeigefinger
einer Hand, um den Sicherungssplint nach oben zu drücken, wie in Zeichnung 1 von Abbildung 42 dargestellt.
10. Während Sie den Sicherungssplint mit dem Zeigefinger einer Hand hochhalten, setzen Sie den Zeigefinger
der anderen Hand (mit Handschuh) an das Ende des Sicherungssplints, wie in Zeichnung 2 von Abbildung 42
zu sehen.
11. Drücken Sie gegen das Ende des Sicherungssplints mit dem „Handschuhfinger", bis er in der Sicherungsstellung
einrastet, wie in Zeichnung 3 von Abbildung 42 zu sehen.
1
Sicherungssplint mit Zeigefinger hineindrücken.
Beachten, dass der gebogene Teil des
Sicherungssplints nach unten und der gerade
nach oben zeigt.
Abbildung 42. Einsetzen des Entlüftungsschrauben-Sicherungssplints in die Sicherungsstellung
Oberer O-Ring (-015 [0,551'' ID x 0,070'' breit])
3
Drücken Sie gegen das Ende des
Federsteckers mit dem "Handschuhfinger",
bis er in der Sicherungsstellung einrastet.
Sicherungssplint
2
Während Sie den Sicherungssplint mit dem
Zeigefinger einer Hand hochhalten, setzen
Sie den Zeigefinger der anderen Hand
(mit Handschuh) an das andere Ende des
Sicherungssplints.
47
Austausch der Entlüftungsschraube
