Einleitung
Empfohlene Installation der schwimmenden Saugleitung
Abbildung 2 ist ein Beispiel für eine Installation der schwimmenden Saugleitung. Der Arm der schwimmenden
Saugleitung kann vor der Installation im Tank an die Pumpe angebaut werden.
Veeder-Root liefert nur den Adapter, nicht die Apparatur selbst.
Schacht: sollte größer als der an den
Tank geschweißte Domschacht sein;
den Bereich bis hinunter zum Tank
offen halten.
Abbildung 3 ist eine Vergrößerung des Kreises in Abbildung 2.
Ein einfacher Zugang für die Wartung wird erreicht, indem der Deckel des Domschachts, durch den die Pumpe
montiert wird, abgeschraubt und komplett entfernt wird. Verwenden Sie Gewindedichtmittel und setzen Sie eine
Dichtung zwischen die Flansche von schwimmender Saugleitung und Pumpe. Dies verhindert eine Verringerung
der Pumpenleistung, wenn der Füllstand des Produkts unterhalb dieses Punktes ist.
Die Red Jacket ist eine Zentrifugalpumpe und nicht darauf ausgelegt, das Produkt zu fördern, wenn der Füllstand
unterhalb des unteren Endes der UMP ist.
14''
(356 mm)
4''
(102 mm)
Minimal 3' (914 mm)

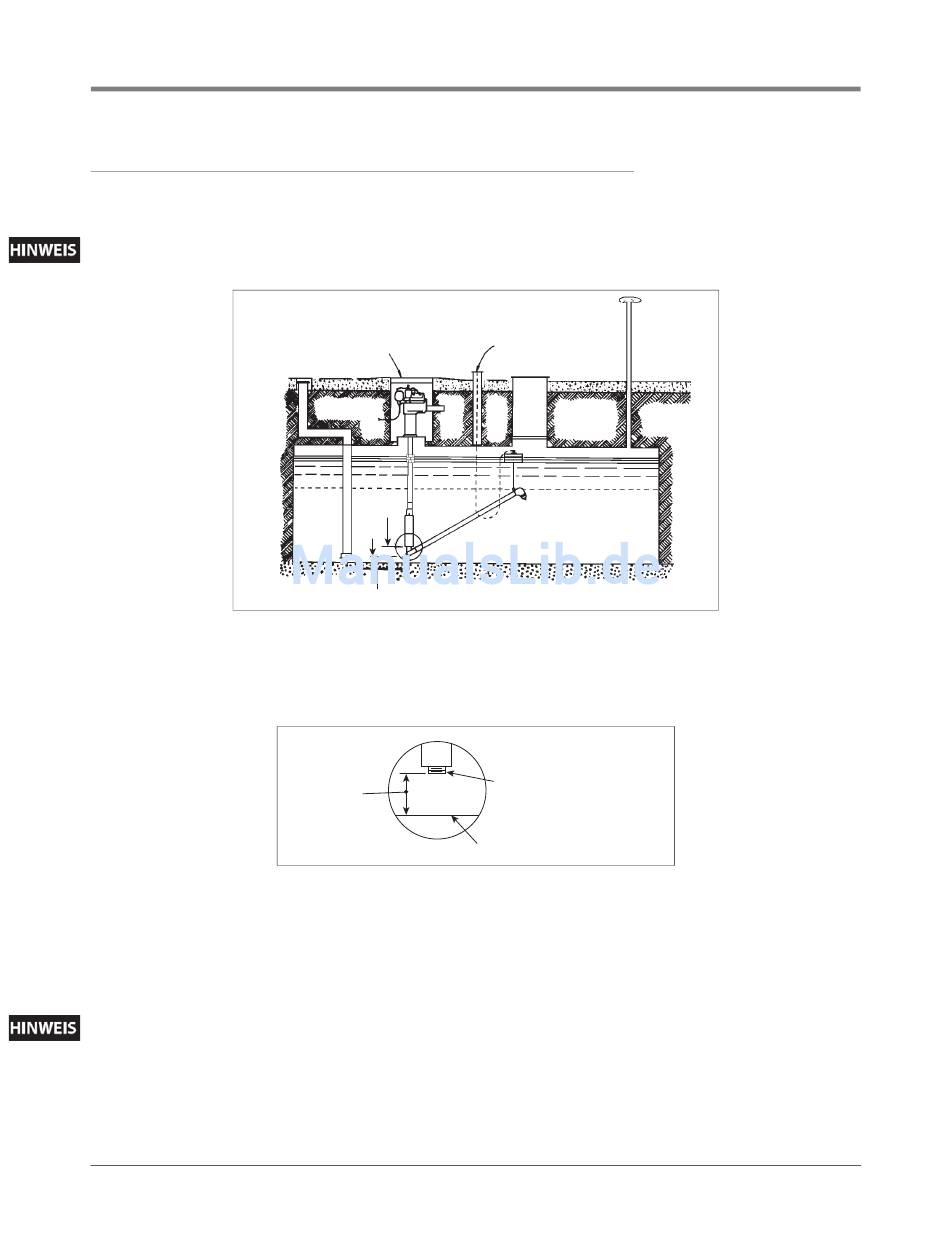

Abbildung 2. Installation der schwimmenden Saugleitung
14''
(356 mm)
rjpumps/fig3.eps
Abbildung 3. Adapter für die schwimmende Saugleitung
9
Empfohlene Installation der schwimmenden Saugleitung
Messöffnung und
Kabeljustierung
rjpumps/fig2.eps
2'' NPT-Innengewinde
Grund des Tanks
