Installation
Anschlussbuchse im
Verzweigungs-Gehäuse
Verkabelung der Stromversorgung vom Stromverteiler zur Red Jacket STP
OFF
GEFAHR! Schalten Sie die Stromversorgung am Stromverteiler immer aus, sperren Sie sie und
kennzeichnen Sie dies, bevor Sie an der Pumpe arbeiten.
1. Bringen Sie für Kabel-Schutzrohre zugelassene Anschlussstücke (3/4"-14 NPT und mindestens 5 Gewindegänge
weit einschrauben) am Eingang der Stromversorgungsleitungen am Unterteil der Anschlussdose der
Verzweigung an, (siehe Beispiel für Drei-Phasen-Anschluss in der Ausschnittsvergrößerung in Abbildung 14).
Bei Installationen, die eine ATEX-Zertifizierung benötigen, muss der Endanwender eine nach ATEX Ex d IIA
zertifizierte Kabeldurchführung oder Zündsperre verwenden.
Verwenden Sie eine gemäß AUS EX, ANZEx oder IECEx zertifizierte Kabeldurchführung oder eine zündge-
schützte Zugangsvorrichtung, wenn die Ausrüstung gemäß ANZEx für die Verbindung der externen Strom-
kreisleitungen zu den Motorleitungen zertifiziert ist, die für das Schließen der 3/4" -14 NPT-Rohrverbindung
verwendet wird.
2. Lösen Sie die beiden Schrauben in der Kabeldurchführung gerade so weit, dass Sie die Kabeldurchführung
aus ihrem Sockel am Unterteil der Verzweigungs-Anschlussdose entfernen können (siehe Abbildung 14). Heben
Sie die Kabeldurchführung weiter an, bis sie zugänglich ist. Hinweis: Die obere Platte der Kabeldurchführung
(zeigt Richtung Verzweigung) hat einen größeren Durchmesser als die untere und es gibt zwei offene Löcher
und drei mit Kunststoffstopfen verschlossene. Die Kunststoffstopfen dichten die Kabeldurchführung ab und
müssen in jedem nicht verwendeten Loch eingesetzt bleiben. Wenn z. B. drei Kabel vom Stromverteiler
kommen, verwenden Sie die beiden leeren Löcher und entfernen und entsorgen einen der beiden kleineren
Stecker im
Pumpenkopf-
Gehäuse

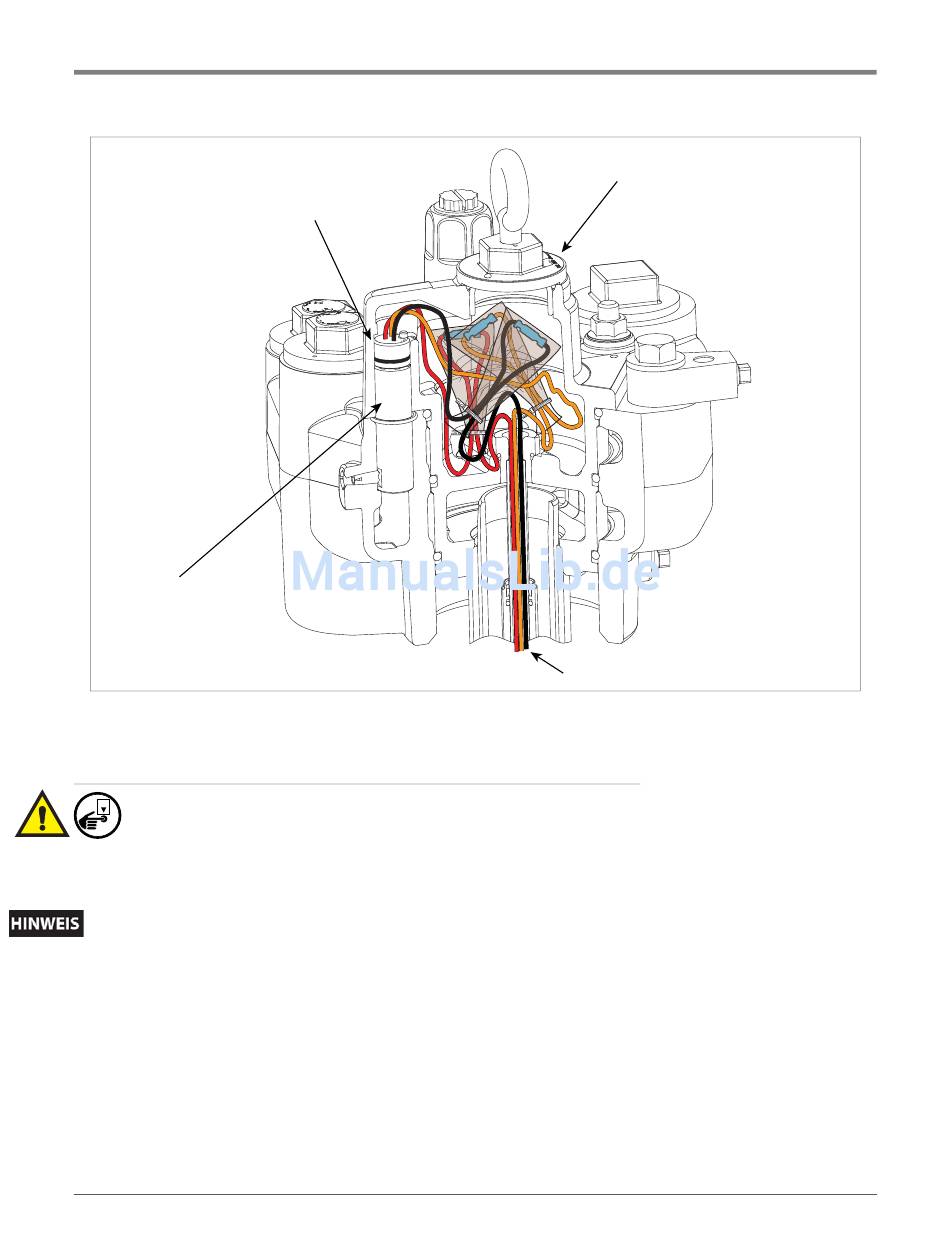

Abbildung 13. Verbindung der UMP mit den Kabeln des Pumpenkopfes
Verkabelung der Stromversorgung vom Stromverteiler zur Red Jacket STP
Für Zugang zu Anschlussdose
Pumpenkopf den Deckel entfernen
UMP-Anschlusskabel
19
