Wartung und Reparatur
ca.
35 mm
(1-3/8'')
Ansicht A-A
15. Entfernen Sie 5/16 Zoll (8 mm) der Isolierung an allen sechs Kabeln.
16. Verbinden Sie die Kabel von der UMP mit den gleichfarbigen zum Stecker mithilfe der Quetsch-Kabelverbinder
und machen Sie eine mechanische Verquetschung (Crimpen). (Hinweis: Siehe die Notiz aus Schritt 4, bevor
Sie diese Kabel verbinden).
17. Ziehen Sie an jedem Kabel, um sicherzustellen, dass sie zuverlässig gecrimpt sind.
18. Isolieren Sie die drei Verbindungen elektrisch, indem Sie sie einzeln in einen Epoxid-Gießharz-Dichtbeutel
gemäß den Schritten A, B und C unten behandeln.
A
Anweisungen:
HINWEIS: Wenn die Temperatur unter 50 °F (10 °C) liegt,
bewahren Sie das Harz vor dem Mischen an einer
warmen Stelle auf (z. B. in einer Tasche nahe am
Körper).
1. Die Verpackung des Epoxid-Dichtmittels öffnen und
das Gießharz-Paket herausnehmen.
2. Das Gießharz-Paket wie in A zu sehen halten und
entlang der Längsachse biegen.
3. Wie in B zu sehen, die ROTE SEITE des Gießharzes
durch die Trennschicht in der Mitte fest in die
SCHWARZE SEITE drücken.
19. Wenn die Kabel isoliert sind, rollen Sie sie im Anschlusskasten des Pumpenkopfes so gut wie möglich
zusammen (siehe Abbildung 13 auf Seite 19).
20. Nehmen Sie einen O-Ring der Größe 2,090" ID x 0,118" aus dem Hardware-/Dichtungssatz. Schmieren Sie
den O-Ring an der Abdeckung des Pumpenkopf-Anschlusskastens (mit Hebeöse) mit Vaseline. Schrauben
Sie die Abdeckung des Anschlusskastens fest (kein Gewinde-Dichtmittel verwenden) und ziehen Sie es auf
50 N (35 ft-lbs) an.
Index-Stift im Loch
Flache Seite der
Sicherungsscheibe
am Steckverbinder
Anschlussfläche
Pumpenkopf
Sicherungs-
scheibe

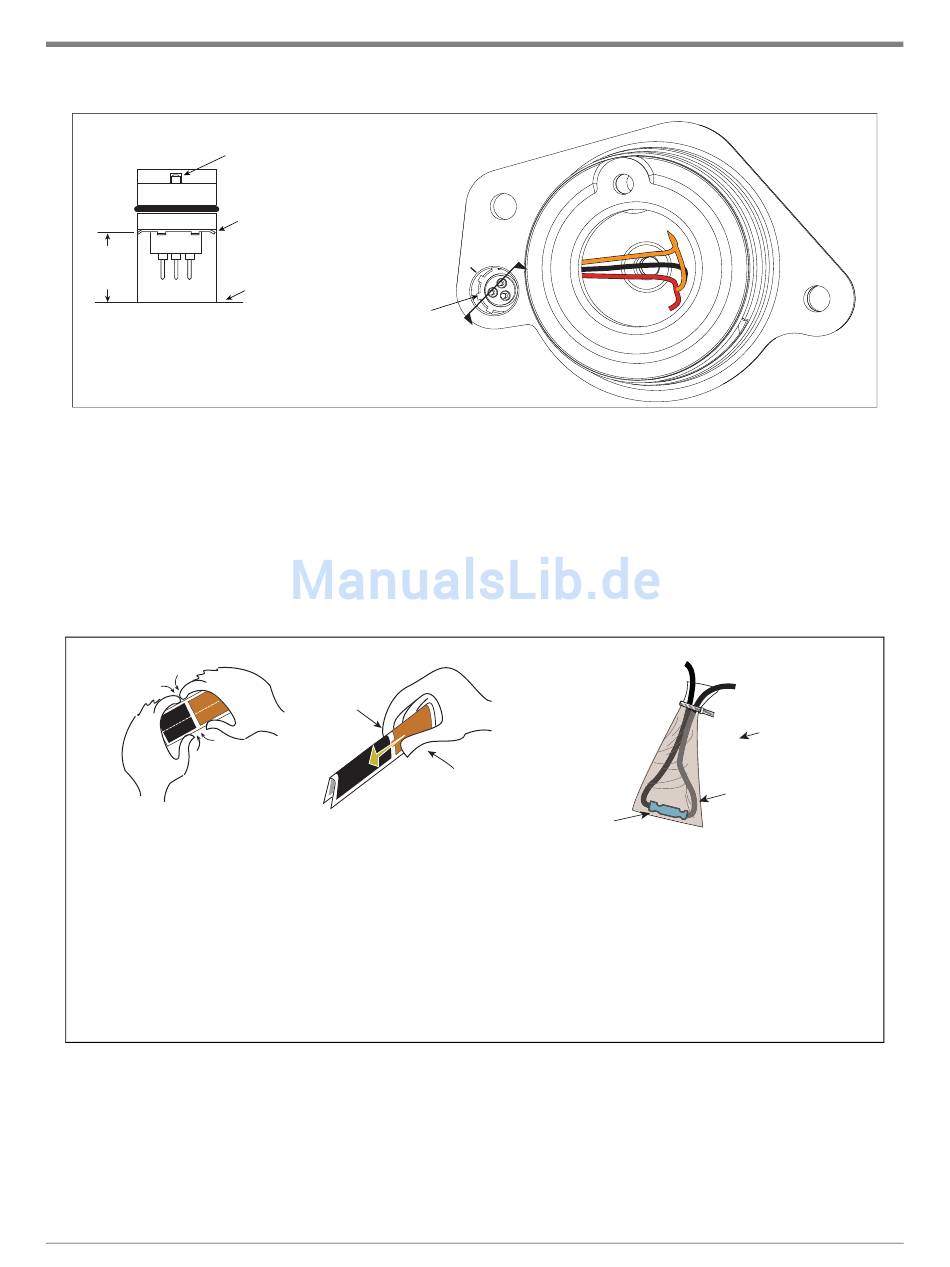

Abbildung 36. Richtige Tiefe des Steckers im Sockel des Pumpenkopfes
B
Die Kabel-Steckverbinder zwischen Pumpenkopf und Verzweigung austauschen
A
A
C
Nur eine
Verbindung
pro Beutel
Stoßverbindung
4. Gut mischen, bis eine einheitliche Farbe erreicht ist,
durch 25 bis 30 Mal hin- und her drücken des Inhalts.
5. Das gemischte warme Gießharz in ein Ende des
Beutels drücken und das andere Ende abschneiden.
6. Die Kabelverbindung langsam bis ganz nach unten
in den Dichtbeutel drücken, wie in C zu sehen.
7. Das offene Ende des Beutels zu drehen und mit
einem Kabelbinder verschließen und mit dem
verschlossenen Ende nach oben beiseite legen,
bis das Gießharz abgebunden hat.
43
045-3
Vom Kabel
Zum Stecker
Kabelbinder
Kabelisolierung
vollständig mit
Epoxid-Gießharz
umgeben
