Installation
Siphon-Anschlüsse
Der Siphon-Anschluss der Red Jacket STP wird über ein Siphon-System vorgenommen, das an einen der beiden
Unterdruck-Anschlüsse passt (siehe Abbildung 19). Das Endteil des Anschlusses kann nach dem Lösen der
Schraube gedreht werden, um an das ankommende Siphon-Rohr zu passen. Nach dem Ausrichten der Siphon-
Einheit diese mit 20 - 41 Nm (15-30 ft-lbs) festziehen.
Wartungsschraube - nach Entfernen
des Schutzstopfens zugänglich
Der 1/4"-NPT-Verschluss in der Siphon-Einheit muss entfernt und die Siphon-Leitung befestigt werden.
VORSICHT! - Vor dem Einschrauben von Rohrgewinden eine geeignete Menge von frischem, nicht-härtendem
Gewindedichtmittel darauf geben, das für die Verwendung mit Mineralölprodukten UL-klassifiziert ist. Tragen
Sie das Dichtmittel so auf, dass es nicht in den Druckbereich gelangt.
Installation einer Siphon-Einheit
OFF
WARNUNG! Schalten Sie die Stromversorgung immer aus, sperren Sie sie und kennzeichnen Sie dies,
bevor Sie an der Pumpe arbeiten.
Bei Arbeiten an den Geräten keine funkenschlagenden Werkzeuge verwenden und beim Aus- oder
Einbau vorsichtig sein, damit keine Funken entstehen.
Benötigte Sätze:
• Siphonkartuschen-Satz (Teile-Nr. 410151-001)
Vorgehensweise:
1. Falls ein Kugelventil hinter der Pumpe eingebaut ist, schließen Sie dieses.
2. Entfernen Sie den Schutzstopfen über der Service-Schraube und bewahren Sie ihn auf und drehen Sie dann
die Schraube im Uhrzeigersinn (siehe Abbildung 20). Wenn die Schraube fast eingeschraubt ist, hören Sie wie
der Druck im System abnimmt. Drehen Sie die Schraube weiter, bis es nicht mehr geht. Wenn sie ganz unten
ist, drehen Sie sie 4 Umdrehungen zurück, um das Ruhedruckventil anzuheben und lassen Sie den Kraftstoff
aus den Druckbereichen der Verzweigung ablaufen.
3. Entfernen Sie einen der beiden Siphonanschluss-Stopfen aus der Verzweigung (siehe Abbildung 20).
4. Nehmen Sie die Siphon-Kartusche aus dem Satz und geben Sie etwas Vaseline auf die drei O-Ringe an der
Außenseite der Siphon-Kartusche.
5. Führen Sie die Siphon-Kartusche in den Siphon-Anschluss ein (siehe Abbildung 21). Drehen Sie den Auslass
des Siphons in die gewünschte Richtung und ziehen Sie dann den Befestigungs-Sechskant des Siphons von
Hand fest. Ziehen Sie den Sechskant auf 34 - 41 Nm (25 - 30 ft-lbs) an.
Entlüftungsschraube
Ersatz-Unterdruckanschluss
Siphon-Anschluss - Siphon-
Leitungsrohr hier anschließen
Siphon-Kartusche

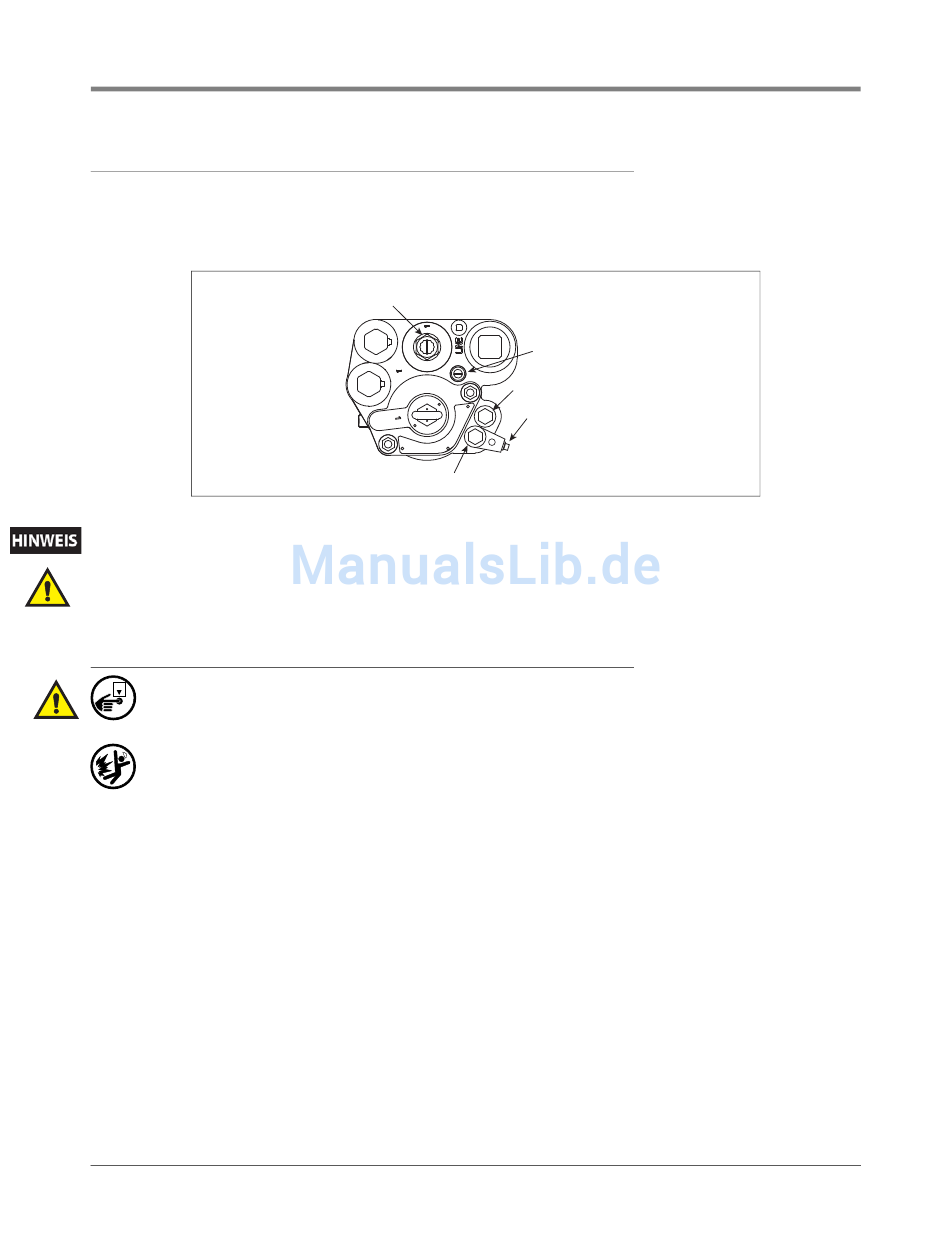

Abbildung 19. Anschluss des Siphons
24
Siphon-Anschlüsse
rjpumps/fig20.eps
