Wartung und Reparatur
Hardware-/Dichtungssatz 410154-001 ist für die ordnungsgemäße Wartung der Pumpeneinheit erforderlich.
Stellen Sie sicher, dass eine ausreichende Anzahl an Hardware-/Dichtungssätzen für die Wartung vorhanden ist.
Austauschen der UMP
GEFAHR! Schalten Sie die Stromversorgung am Netz-Schaltfeld aus, sperren Sie sie und kennzeichnen
OFF
Sie dies, bevor Sie an der Pumpe arbeiten.
Bei Arbeiten an den Geräten keine funkenschlagenden Werkzeuge verwenden und beim Aus- oder
Einbau vorsichtig sein, damit keine Funken entstehen.
Benötigter Satz:
• UMP-Austauschsatz, Teile-Nr. 144-327-4
• Hardware-/Dichtungssatz Teile-Nr. 410154-001
Vorgehensweise:
1. Falls ein Kugelventil hinter der Pumpe eingebaut ist, schließen Sie dieses.
2. Entfernen Sie die beiden Montagemuttern des Einschubelements und entsorgen Sie sie (siehe Abbildung 26).
Die Federn an den Befestigungsstehbolzen zwischen dem Flansch des Einschubelements und der Verzweigung
drücken das Einschubelement nach oben und brechen dabei die Dichtungen.
3.
WARNUNG!
Überprüfen Sie, dass die Hebeöse korrekt mit 13,6 Nm (10 ft-lbs.) angezogen und mindestens 6 Gewindegänge
weit eingeschraubt ist. Es kommt vor, dass die Hebeöse nach Installation der Pumpe heraus geschraubt wird
und sich in dem Gewindebereich der Abdeckung (Hebeöse) Korrosion gebildet hat. Wenn sich Korrosion
gebildet hat, müssen Abdeckung und Hebeöse ersetzt werden.
Heben Sie das Einschubelement mittels der Hebeöse heraus und setzen Sie es auf einer sauberen Fläche
ab. Der Ausbau des Einschubelements der Pumpe muss vorsichtig ausgeführt werden. Stellen Sie sicher,
dass das Einschubelement im Standrohr zentriert bleibt und kein Teil davon sich während des Entfernens
verklemmt. Falls dies doch passiert, stoppen Sie den Vorgang und finden und beseitigen Sie den Grund,
bevor Sie mit dem Ausbau fortfahren.
Schutzstopfen - für Zugang
zur Wartungsschraube
entfernen
Anschlussdose
Deckel
Kondensator-
zugang
Befestigungsmutter
Einschubelement
(M12, Flansch-)

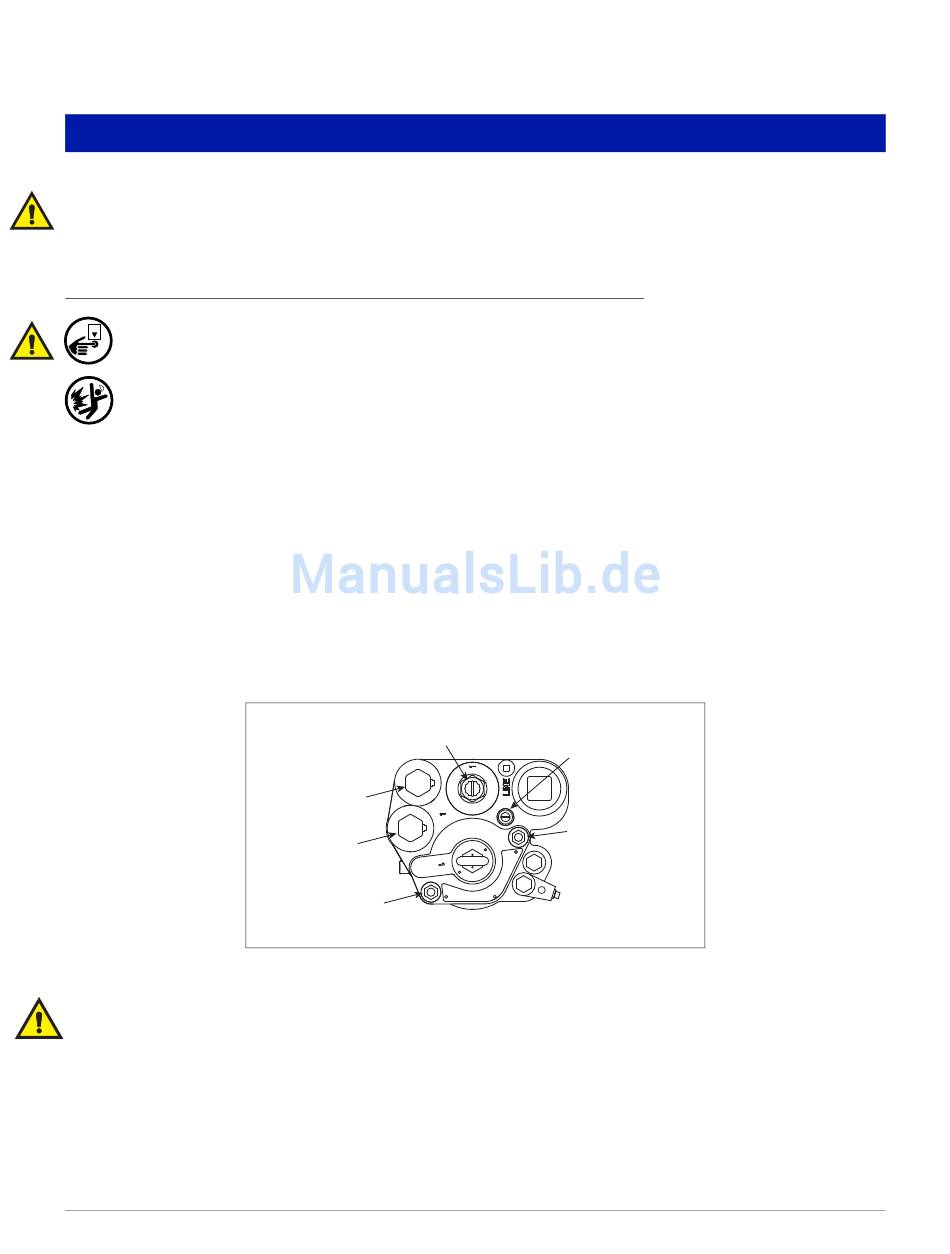

Abbildung 26. Montagemuttern des Einschubelements
Entlüftungsschraube
Befestigungsmutter
Einschubelement
(M12, Flansch-)
31
