Teileliste

Teile Hardware-/Dichtungssatz

Tabelle 13 zeigt die Teileliste 410154-001 des Hardware-/Dichtungs-Satzes.
(Siehe Abb.)
Abbildung 29 Auf Seite 33
Abbildung 30 Auf Seite 35
Abbildung 30 Auf Seite 35
Abbildung 29 Auf Seite 33
Abbildung 29 Auf Seite 33
Abbildung 29 Auf Seite 33
Abbildung 29 Auf Seite 33
Abbildung 29 Auf Seite 33
Abbildung 21 Auf Seite 25
Abbildung 21 Auf Seite 25
Abbildung 30 Auf Seite 35
Abbildung 41 Auf Seite 47
Abbildung 41 Auf Seite 47
Abbildung 6 Auf Seite 14,
Abbildung 28 Auf Seite 32 und
Abbildung 41 Auf Seite 47
Abbildung 26 Auf Seite 31
Abbildung 41 Auf Seite 47
Anhang B
Tabelle 13. Teileliste 410154-001 Hardware-/Dichtungs-Satz
Teile-Nr.
072-541-1 O-Ring - 118-V121
072-578-1 O-Ring - 225-V123
072-685-1 O-Ring - 114-V123
072-686-1 O-Ring - 228-V123
072-720-1 O-Ring - 928-V75
579005-001 O-Ring - 343-V121
579005-002 O-Ring - 344-V121
579005-003 O-Ring - 345-V121
579005-004 O-Ring - 117-V121
579005-005 O-Ring - 121-V121
579005-006 O-Ring - 231-V121
579005-007 O-Ring - 014-V121
579005-009 O-Ring - 903-V121
072-690-1 O-Ring - 015-V123
410127-001 Mutter - Flansch- - M12x1,75-6H
579014-001 Sicherungssplint
577013-835 O-Ring-Messlehre

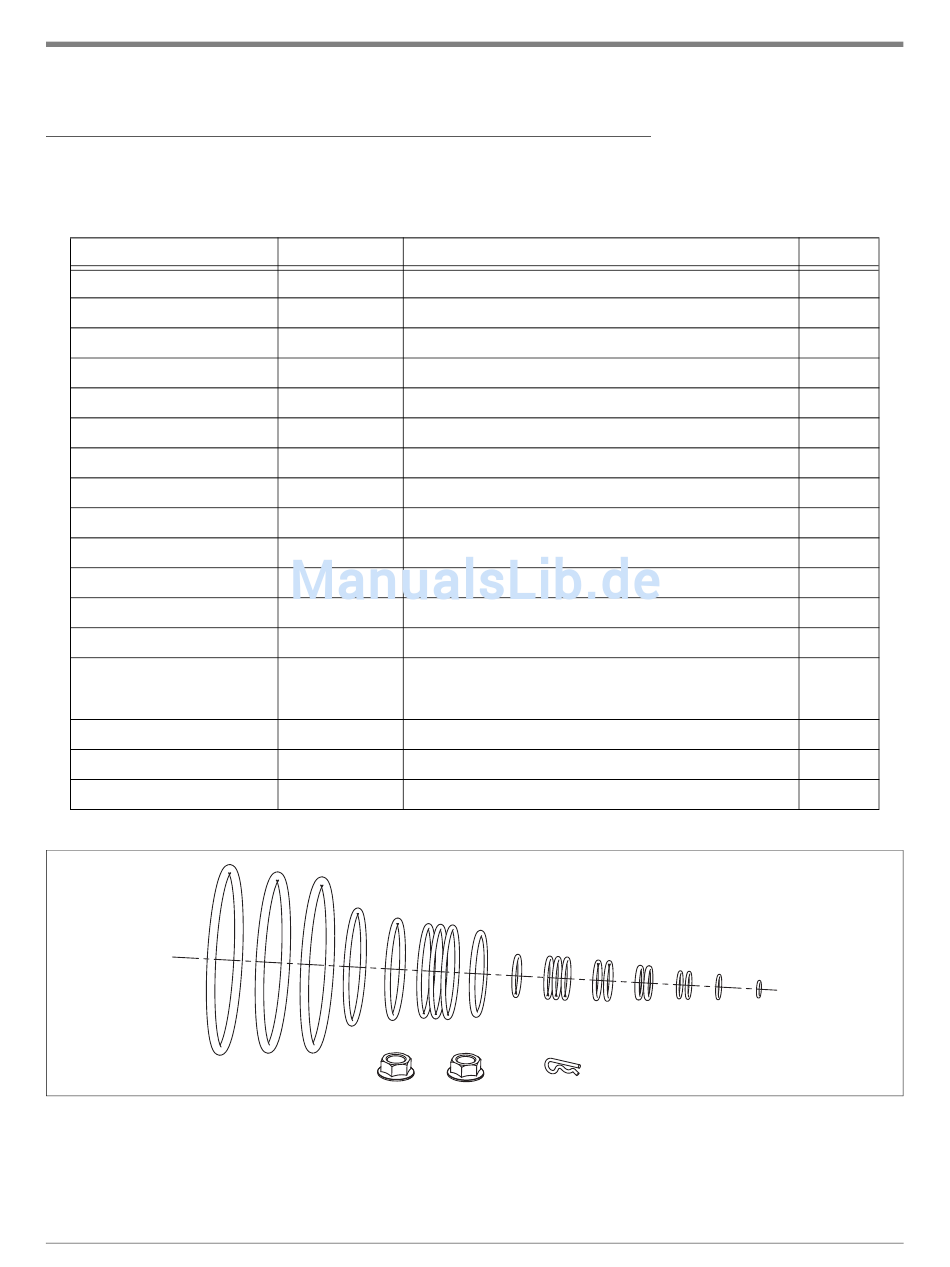

Abbildung 48. Hardware-/Dichtungssatz
Bezeichnung
53
Teile Hardware-/Dichtungssatz
Menge
1
1
2
1
3
1
1
1
2
4
1
1
1
2
2
1
1
