Anhang A
Wie die Wartungsschraube das Ruhedruckventil anhebt
Wenn Sie die Wartungsschraube 7,5 Umdrehungen im Uhrzeigersinn drehen, um den Schaft des Entlastungsven-
tils aufzudrücken, wird ein leicht zusammenzudrückender Sicherungsring in der Wartungsschraube hinter eine
Krempe an der Innenseite der Oberkante des Ruhedruckventils gepresst, wie in Abbildung A-5 zu sehen. Wenn
die Wartungsschraube gegen den Uhrzeigersinn gedreht wird, bewegt sich der Sicherungsring unter die Krempe
und hebt das Ruhedruckventil an. Das Ruhedruckventil wird weiter angehoben, wenn die Wartungsschraube
gegen den Uhrzeigersinn gedreht wird, bis die Außenkante des Ruhedruckventils die Unterseite des Ruhedruck-
ventil-Gehäuses berührt (Wenn Sie die Wartungsschraube lösen, können Sie diesen „Anschlag" spüren). Ein
Weiterdrehen der Wartungsschraube bis ganz oben drückt den Sicherungsring zusammen, bis er so weit hinter
der Krempe ist, dass die Feder im Ruhedruckventil (und die Gravitation) das Ruhedruckventil nach unten in
seinen Sitz in der Verzweigung drückt. Ganz oben ist die normale Betriebsstellung der Wartungsschraube.
Immer darauf achten, dass die Kunststoff-Schutzkappe wieder eingesetzt und ganz festgedreht wird, um eine
gute Abdichtung sicherzustellen.
Oberste Stellung
Kontakt RuhDrVent

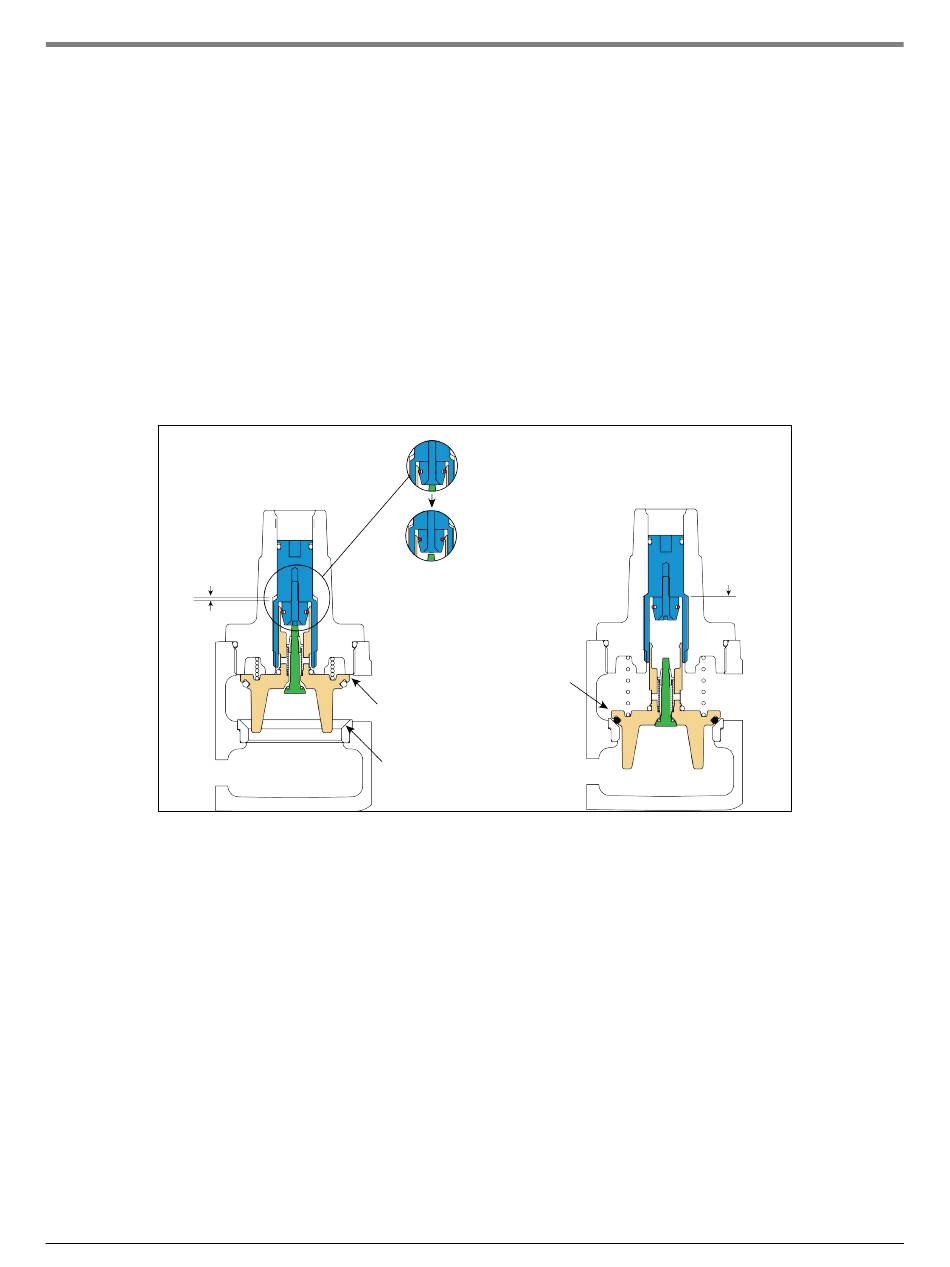

Abbildung A-5. Rückkehr des Ruhedruckventils in seine normale Betriebsstellung
Wenn das Ruhedruckventil das Gehäuse
berührt, hält der Sicherungsring das
Gehäuse weiterhin
Wird die Wartungsschraube weiter
bis in die oberste Stellung gedreht,
drückt die Krempe innerhalb des
nicht-beweglichen Ruhedruckventils
den Sicherungsring zusammen
Wenn die Wartungsschraube ihre
oberste Stellung erreicht, drückt
die Feder des Ruhedruckventils
(und die Gravitation) das
Ruhedruckventil nach unten bis
hinter den Sicherungsring, bis es
auf seine Dichtfläche in der
Verzweigung fällt (normale
Betriebsstellung)
Ruhedruckventil berührt
Gehäuse des
Ruhedruckventils
Dichtfläche des
Ruhedruckventils in der
Verzweigung
A-3
Funktion Ruhedruckventil
Oberste Stellung
Wartungsschraube
