Installation
Installation der Pumpe
HINWEISE:
• Die Red Jacket STP ist für den Betrieb in einer Atmosphäre der Klasse 1, Gruppe D und gemäß der CENELEC-
Norm EN 15268 und der europäischen Richtlinie 94/9/EC „Geräte für den Einsatz in explosionsgefährdeten
Bereichen" (Ex II 1/2 G IIA T3) ausgelegt.
• Der Hersteller kann technische Daten ändern und neue Installationsanweisungen empfehlen.
• Die Temperatur des Produktes darf 105 °F (41 °C) nicht überschreiten.
1. Vor dem Einschrauben von Rohrgewinden eine geeignete Menge von frischem, nicht-härtendem Gewindedicht-
mittel darauf geben, das für die Verwendung mit Mineralölprodukten UL-klassifiziert ist. Das Standrohr im Tank
festziehen, bis es wasserdicht ist.
2. Messen Sie den Abstand zwischen Tankboden und Oberseite des 4-Zoll-Standrohrs wie in Abbildung 8 zu
sehen.
Hinweis: Bei Pumpen mit fester Länge, siehe Abbildung 10, und prüfen Sie, dass der Abstand zwischen der
Unterseite der Verzweigung und der Unterseite der UMP 5 Zoll (125mm) (15 Zoll [381mm] mit schwimmender
Saugleitung) kürzer als der in Schritt 2 gemessene Abstand ist. Rollen Sie das Kabel oben am Pumpenkopf
ab. Dann gehen Sie zu Schritt 7.
3. Rollen sie das Kabel oben am Pumpenkopf ab und legen Sie es flach hin, sodass es in den Pumpenkopf
gleitet ohne zu verknoten oder zu knicken.
4. Lösen Sie die Klemmschraube am Produktsteigrohr, indem die Feststellschraube seitlich an der
Klemmschraube herausgedreht wird und schieben Sie die Klemmschraube zurück (siehe Abbildung 9).
Ein leichtes Drehen der UMP löst die Dichtungen und erleichtert das Einstellen auf die richtige Länge.
WARNUNG! Das Rohr nicht mehr als eine 1/4 Umdrehung drehen.
Oberteil des 4"-Standrohrs

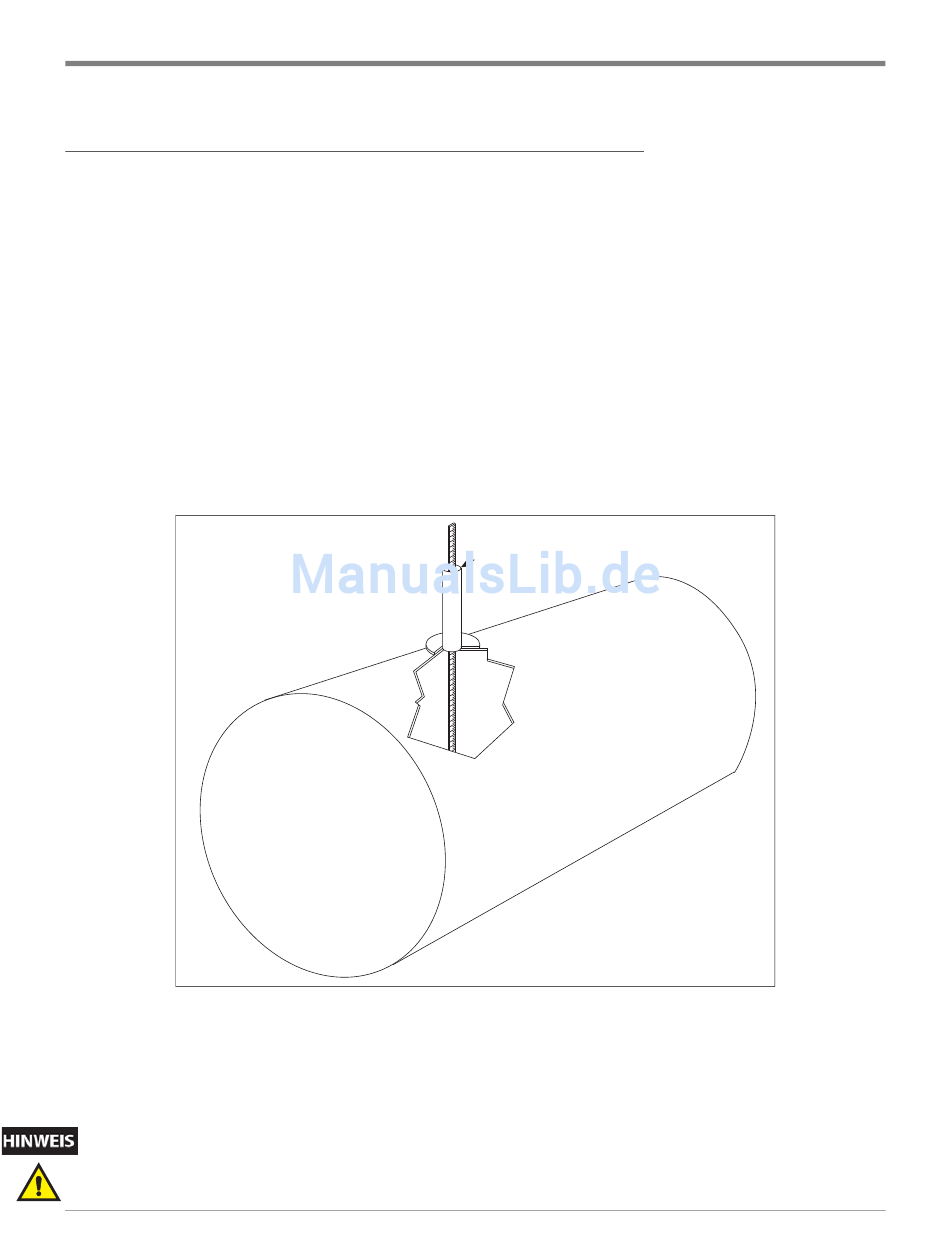

Abbildung 8. Messen des Tanks
15
Installation der Pumpe
rjpumps/fig7.eps
