Installation
Die Abschottung zwischen Zone 0 und Zone 1 wird durch eine Trennwand im Stecker zwischen
Pumpenkopf- und Verzweigungsanschluss erreicht. Die UMP-Kabel sind innerhalb der Zone 0
angeschlossen und erhöhte Sicherheitsmaßnahmen innerhalb des Zündschutzgehäuses müssen
bei der Verkabelung vor Ort sichergestellt werden.
13. Verbinden Sie die Kabel von der UMP mit den gleichfarbigen zum Stecker mithilfe der Quetsch-Kabelverbinder
#T&B RBB217 von Thomas & Betts und machen Sie eine mechanische Verquetschung (Crimpen).
14. Ziehen Sie an jedem Kabel, um sicherzustellen, dass sie zuverlässig gecrimpt sind.

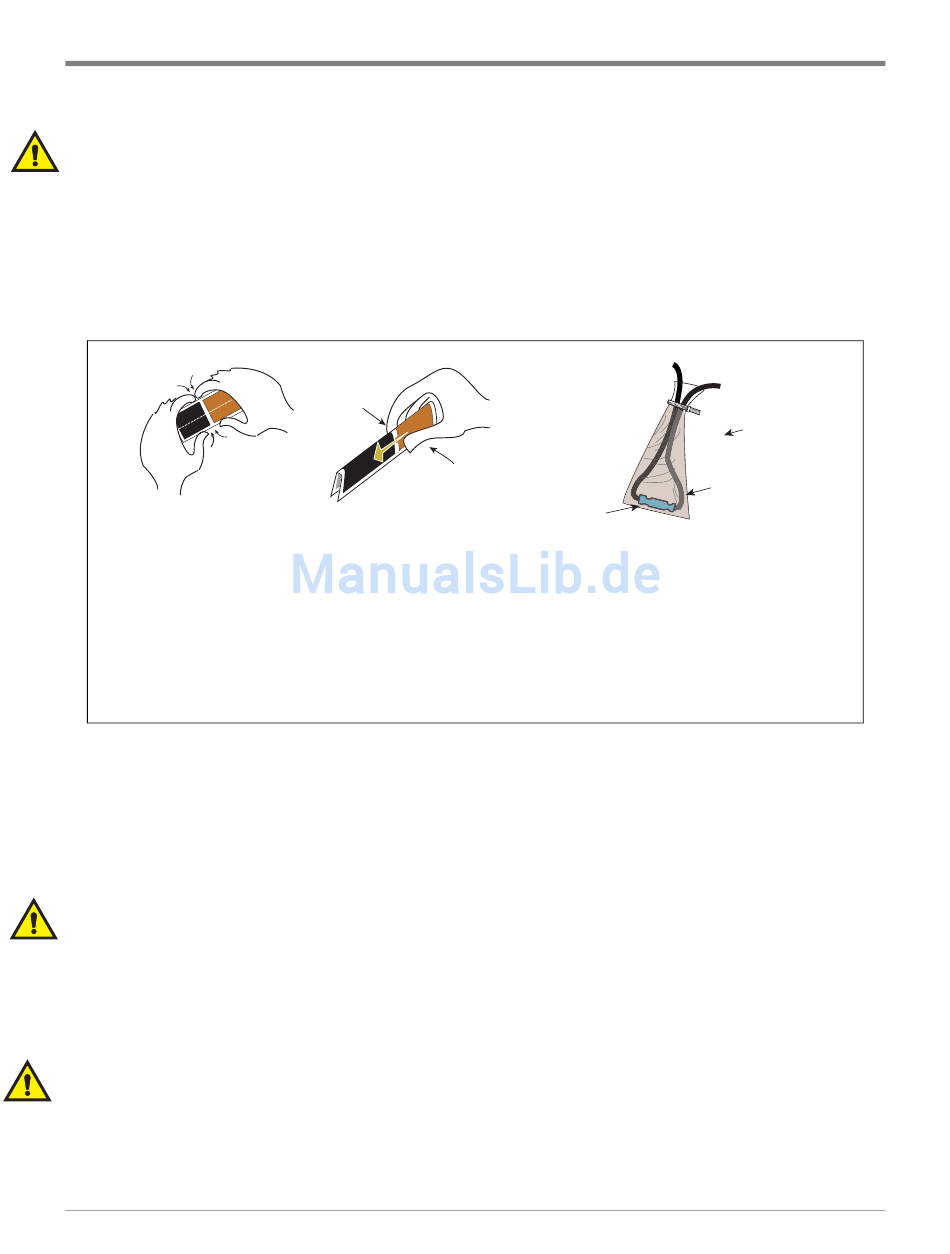

15. Isolieren Sie die drei Verbindungen elektrisch, indem Sie sie einzeln in einen Epoxid-Gießharz-Dichtbeutel
gemäß den Schritten A, B und C unten behandeln.
A
Anweisungen:
HINWEIS: Wenn die Temperatur unter 50 °F (10 °C) liegt,
bewahren Sie das Harz vor dem Mischen an einer
warmen Stelle auf (z. B. in einer Tasche nahe am
Körper).
1. Die Verpackung des Epoxid-Dichtmittels öffnen und
das Gießharz-Paket herausnehmen.
2. Das Gießharz-Paket wie in A zu sehen halten und
entlang der Längsachse biegen.
3. Wie in B zu sehen, die ROTE SEITE des Gießharzes
durch die Trennschicht in der Mitte fest in die
SCHWARZE SEITE drücken.
16. Wenn die Kabel isoliert sind, rollen Sie sie im Anschlusskasten des Pumpenkopfes so gut wie möglich
zusammen (siehe Abbildung 13). Aus Gründen der Übersicht sind die Epoxid-Gießharz-Dichtbeutel
durchsichtig dargestellt.
17. Schmieren Sie den O-Ring an der Abdeckung des Pumpenkopf-Anschlusskastens (mit Hebeöse) mit Vaseline.
Schrauben Sie die Abdeckung des Anschlusskastens fest (kein Gewinde-Dichtmittel verwenden). Auf 50 Nm
(35 ft-lbs.) anziehen.
18. WARNUNG!
Überprüfen Sie, dass die Hebeöse korrekt mit 13,6 Nm (10 ft-lbs.) angezogen und mindestens 6 Gewindegänge
weit eingeschraubt ist. Es kommt vor, dass die Hebeöse nach Installation der Pumpe herausgeschraubt wird
und sich in dem Gewindebereich der Abdeckung (Hebeöse) Korrosion gebildet hat. Wenn sich Korrosion
gebildet hat, müssen Abdeckung und Hebeöse ersetzt werden.
Verwenden Sie die Hebeöse, um die Pumpe vertikal aufzuhängen. Dann installieren Sie die Pumpe mit
Hilfe von für Mineralölprodukte UL-zugelassenem, nicht-härtendem Gewinde-Dichtmittel am Standrohr
bis es wasserdicht ist. Dann richten Sie es so aus, dass die Produktleitung angeschlossen werden kann.
Bei Arbeiten an den Geräten keine funkenschlagenden Werkzeuge verwenden und beim Aus- oder Einbau
vorsichtig sein, damit keine Funken entstehen.
B
Stoßverbindung
4. Gut mischen, bis eine einheitliche Farbe erreicht ist,
durch 25 bis 30 Mal hin- und her drücken des Inhalts.
5. Das gemischte warme Gießharz in ein Ende des
Beutels drücken und das andere Ende abschneiden.
6. Die Kabelverbindung langsam bis ganz nach unten
in den Dichtbeutel drücken, wie in C zu sehen.
7. Das offene Ende des Beutels zu drehen und mit
einem Kabelbinder verschließen und mit dem
verschlossenen Ende nach oben beiseite legen,
bis das Gießharz abgebunden hat.
18
C
Vom Kabel
Zum Stecker
Nur eine
Verbindung
pro Beutel
Kabelisolierung
vollständig mit
Epoxid-Gießharz
umgeben
Installation der Pumpe
Kabelbinder
