Wartung und Reparatur
Index-Stift
Stecker
O-Ring
Sicherungsscheibe
Stecker
Anschlussbuchse
7.
Verwenden Sie eine Spitzzange oder eine Spitz-Gripzange, um die Sicherungsscheibe zu entfernen, die den
Stecker in seinem Sockel hält.
8. Entfernen Sie den Stecker mit O-Ring.
9. Nehmen Sie den neuen Stecker und die Sicherungsscheibe aus dem elektrischen Verbinder-Satz.
10. Beachten Sie den kleinen Index-Stift an der Rückseite des Steckers (siehe Abbildung 33).
11. Der Index-Stift auf der Rückseite des Steckers muss im Index-Loch unten im Sockel des Steckers sitzen
(siehe Abbildung 34), damit der Stecker richtig zur Anschlussbuchse ausgerichtet ist.
Stecker
Verkabelung
zur UMP

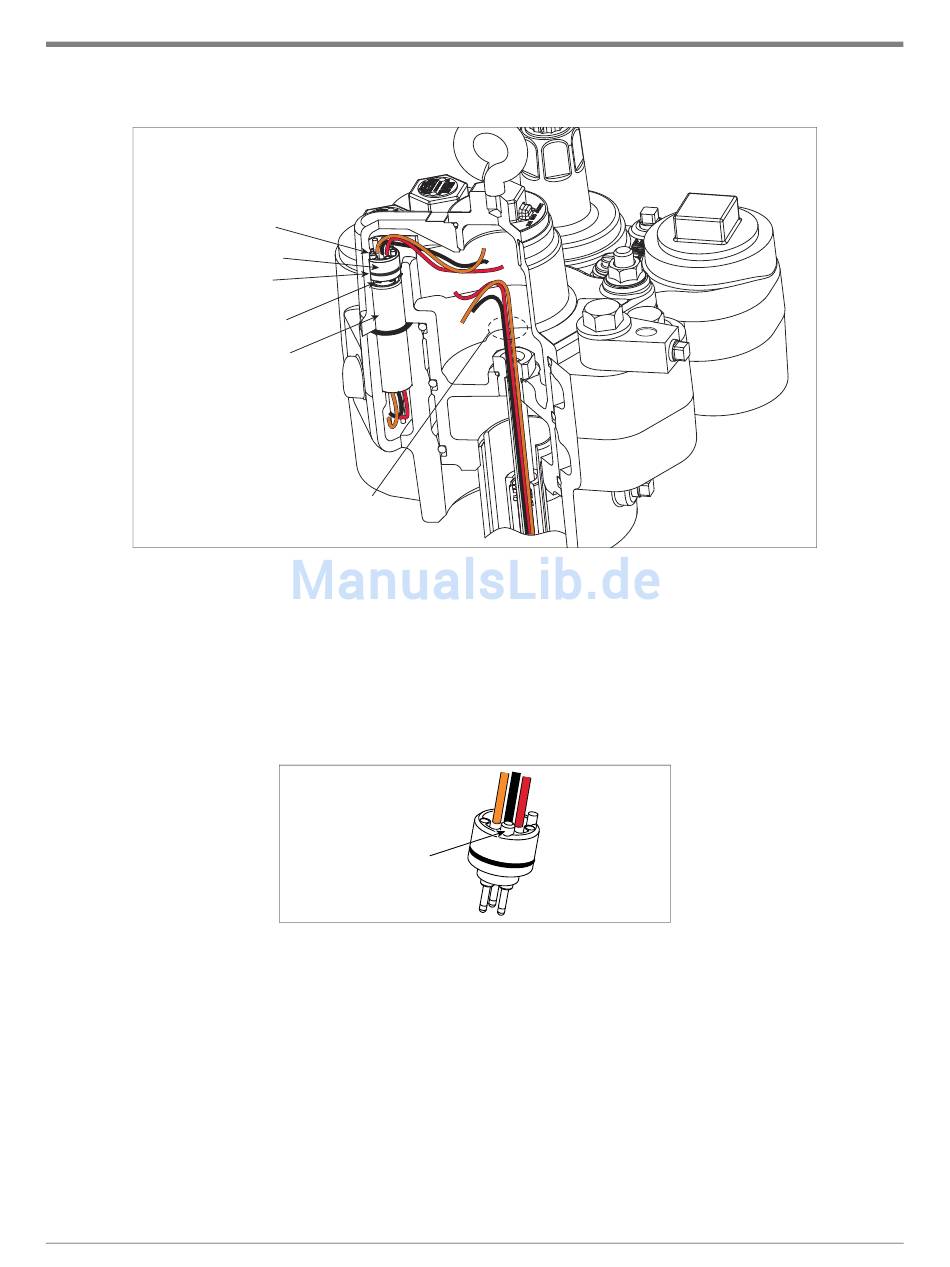

Abbildung 32. Steckverbinder Pumpenkopf zur Verzweigung
Index-Stift
Abbildung 33. Index-Stift am Stecker
Die Kabel-Steckverbinder zwischen Pumpenkopf und Verzweigung austauschen
045-1
41
045-5
