Einleitung
• Die gemäß ATEX-Richtlinie 94/9/EC zugelassene Red Jacket Tauch-Turbinenpumpe muss mit den folgenden
Informationen gekennzeichnet sein:
Hersteller:
Veeder-Root Company
2709 Route 764
Duncansville, PA 16635 U.S.A.
Kennzeichnung:
Typenserie
Seriennummer
Produktionsjahr
e
c
II 1/2 G
1180
EN15268 II A T3
DEMKO 12 ATEX 1247797 X
VORSICHT - ABDECKUNGEN GESCHLOSSEN HALTEN, SOLANGE LEITUNGEN UNTER
Anweisungen:
• Alle Tauchpumpeneinheiten (UMPs), Verzweigungen und zugehörige Ausrüstung müssen entsprechend den
Herstelleranweisungen und den Betriebs- und Wartungshandbüchern installiert werden.
• Alle Installationen müssen über zuverlässige elektrische Verbindungen zwischen den Tauchpumpen, dem Rahmen, den
Leitungsrohren, der Verzweigung oder der Anschlussdose und der Tankstruktur zum Schutz der Elektrik und für den
Potenzialausgleich verfügen.
• Die Verbindung der Motorwicklung innerhalb des Pumpenkopfes müssen mit den mitgelieferten T & B Quetsch-
Kabelverbindern ausgeführt und mit dem 3M Scotchcast-Epoxid-Gießharz-Dichtbeutel abgedichtet werden.
• Die den Anschlusskopf haltenden Montageschrauben dürfen nur durch identische Teile ersetzt werden.
• Die Mutter, die die Baugruppe Pumpenkopf und Verzweigung befestigt, besteht aus Stahl mit einer minimalen Streckgrenze
2
von 450 N/mm
.
• Der Stecker ist die Trennwand zwischen EPL Ga und Gb. Er besteht aus einem Steckteil aus Phenolmaterial mit der
Bezeichnung 23570, hergestellt von Durez, mit einer Brennbarkeit von V-0. Er ist ebenfalls mit einem Zwei-Komponenten-
Epoxid-Gießharz gefüllt, Kennzeichnung 7136A/B, hergestellt von Epic Resins.
• Die Maße der zündgeschützten Verbindungen sind in Zeichnung 410626-001 angegeben.
• Wenn die Tauchpumpeneinheit (UMP) in Bereichen installiert wird, in denen Ausrüstung der Kategorie 1 erforderlich ist,
ist die Verwendung eines Motorschutzschalters (manueller Motorschutz) mit Phasenausfallsicherung, wie beschreiben im
Installationshandbuch, erforderlich, um die Anforderungen der Kategorie 1 zu erfüllen.
• Die Erfüllung der wesentlichen Sicherheits- und Gesundheitsschutzanforderungen ist durch die Übereinstimmung mit
den folgenden Standards gewährleistet: EN 13463-1:2009, EN 13463-3:2005, EN 13463-5:2011, EN 13463-6:2005,
EN 15268:2008, EN 60079-0:2012, EN 60079-1:2007, EN 60079-7:2007, EN 60079-18:2009, EN 60079-26:2007
BEDINGUNGEN FÜR SPEZIALANWENDUNGEN
Das "X" hinter der Kennzeichnung für Explosionsschutzeinrichtungen bedeutet, dass die folgenden, besonderen
Bedingungen beim Betrieb der Elektropumpen beachtet werden müssen:
1.
Alle Pumpenmodelle, Pumpenköpfe/Verzweigungen und zugehörige Ausrüstung müssen gemäß Installationshandbuch
montiert werden.
2.
Während der Installation der elektrischen Pumpe müssen alle elektrischen Verbindungen zwischen Pumpe, Rahmen,
Leitungsrohren, Verzweigungen und Tank sicher miteinander verbunden sein, damit die elektrische Versorgung und der
Potenzialausgleich gewährleistet sind.

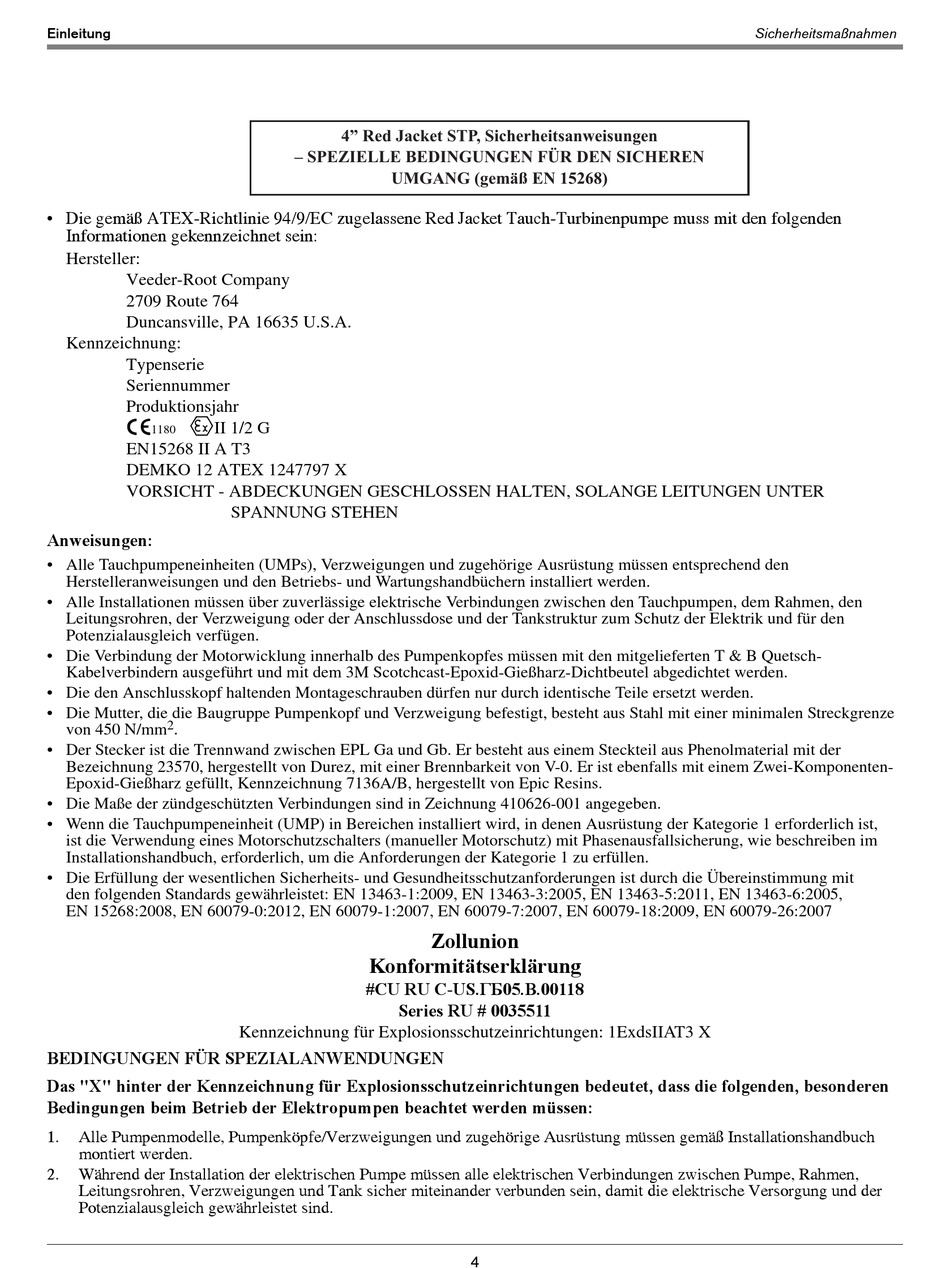

4" Red Jacket STP, Sicherheitsanweisungen
– SPEZIELLE BEDINGUNGEN FÜR DEN SICHEREN
UMGANG (gemäß EN 15268)
SPANNUNG STEHEN
Konformitätserklärung
#CU RU C-US.ГБ05.B.00118
Series RU # 0035511
Kennzeichnung für Explosionsschutzeinrichtungen: 1ExdsIIAT3 X
Zollunion
4
