Installation
Prüfen des Tanks
WARNUNG! Schalten Sie die Stromversorgung am Stromverteiler aus, sperren Sie sie und kennzeichnen
OFF
Sie dies, bevor Sie an der Pumpe arbeiten.
Bei Arbeiten an den Geräten keine funkenschlagenden Werkzeuge verwenden und beim Aus- oder Einbau
vorsichtig sein, damit keine Funken entstehen.
Erforderliche Ausrüstung:
• Gerät zur Erzeugung von Druck mit für den 1/4"-Tank-Prüfport passenden Anschlussstück
Vorgehensweise:
1. Entfernen Sie den Schutzstopfen über der Service-Schraube und bewahren Sie ihn auf, drehen Sie dann die
Schraube im Uhrzeigersinn (siehe Abbildung 24). Wenn die Schraube fast eingeschraubt ist, hören Sie wie
der Druck im System abnimmt. Drehen Sie die Schraube weiter, bis es nicht mehr geht.
2. Entfernen Sie den Stopfen im 1/4"- NPT-Tank-Prüfport und bewahren Sie ihn auf, schließen Sie dann die Tank-
Prüfausrüstung an (siehe Abbildung 25).
1/4'' NPT-Messanschluss
Tanktest
3. Lassen Sie den Druck im Tank ab und entfernen Sie die Prüfausrüstung. Geben Sie eine geeignete Menge
von frischem, nicht-härtendem Gewindedichtmittel auf den 1/4"-NPT-Stopfen, das für die Verwendung mit
Mineralölprodukten UL-klassifiziert ist und setzen Sie den Stopfen in den Tank-Prüfport ein. Ziehen sie den
Stopfen auf 19,4 - 29 Nm (14 - 21 ft-lbs) an.
4. Drehen Sie die Wartungsschraube gegen den Uhrzeigersinn wieder ganz hoch. Wenn sich die Schraube der
oberen Endstellung nähert, hören Sie das Ruhedruckventil in seine Normalstellung fallen. Schrauben Sie den
Schutzstopfen über der Wartungsschraube wieder ganz ein, um eine gute Abdichtung zu sicherzustellen.
5. Drehen Sie die Entlüftungsschraube 2 - 3 Umdrehungen gegen den Uhrzeigersinn (siehe Abbildung 24).
VORSICHT! Die Entlüftungsschraube wird von einem Sicherungssplint gehalten, um sie nicht zu weit zu
drehen. Nicht versuchen, weiter als 3 Umdrehungen zu drehen.
6. Schalten Sie die Pumpe für etwa 2 Minuten ein, um Luft aus den Druckbereichen zu entfernen. Während die
Pumpe noch läuft, die Entlüftungsschraube im Uhrzeigersinn drehen, bis sie fest geschlossen ist.
7.
Die Pumpe ist jetzt bereit für den Normalbetrieb.

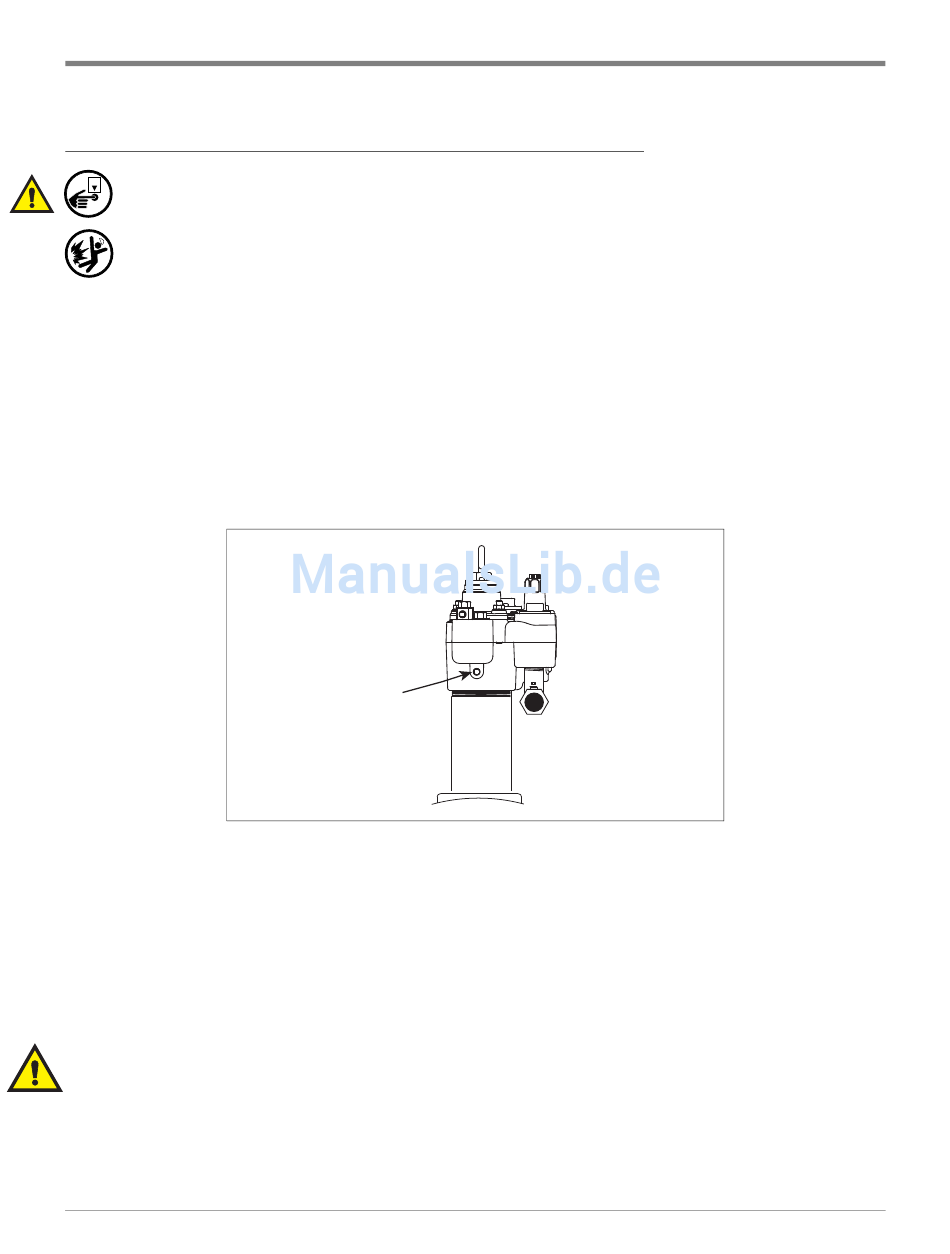

Abbildung 25. Tank-Prüfport an der Verzweigung
30
Prüfen des Tanks
