Installation
Installation eines elektronischen Druckleitungs-Leckanzeigers
oder eines mechanischen LLD
WARNUNG! Schalten Sie die Stromversorgung am Stromverteiler aus, sperren Sie sie und kennzeichnen
OFF
Sie dies, bevor Sie an der Pumpe arbeiten.
Bei Arbeiten an den Geräten keine funkenschlagenden Werkzeuge verwenden und beim Aus- oder Einbau
vorsichtig sein, damit keine Funken entstehen.
Erforderliche Teile:
• Elektronischer oder mechanischer Druckleitungs-Leckanzeiger
Vorgehensweise:
1. Falls ein Kugelventil hinter der Pumpe eingebaut ist, schließen Sie dieses.
2. Entfernen Sie den Schutzstopfen über der Service-Schraube und bewahren Sie ihn auf und drehen Sie dann
die Schraube im Uhrzeigersinn (siehe Abbildung 22). Wenn die Schraube fast eingeschraubt ist, hören Sie wie
der Druck im System abnimmt. Drehen Sie die Schraube weiter, bis es nicht mehr geht. Wenn sie ganz unten
ist, drehen Sie sie 4 Umdrehungen zurück, um das Ruhedruckventil anzuheben und lassen Sie den Kraftstoff
aus den Druckbereichen der Verzweigung ablaufen.
3. Entfernen Sie den 2"-NPT-Stopfen vom Anschluss für den Leckanzeiger.

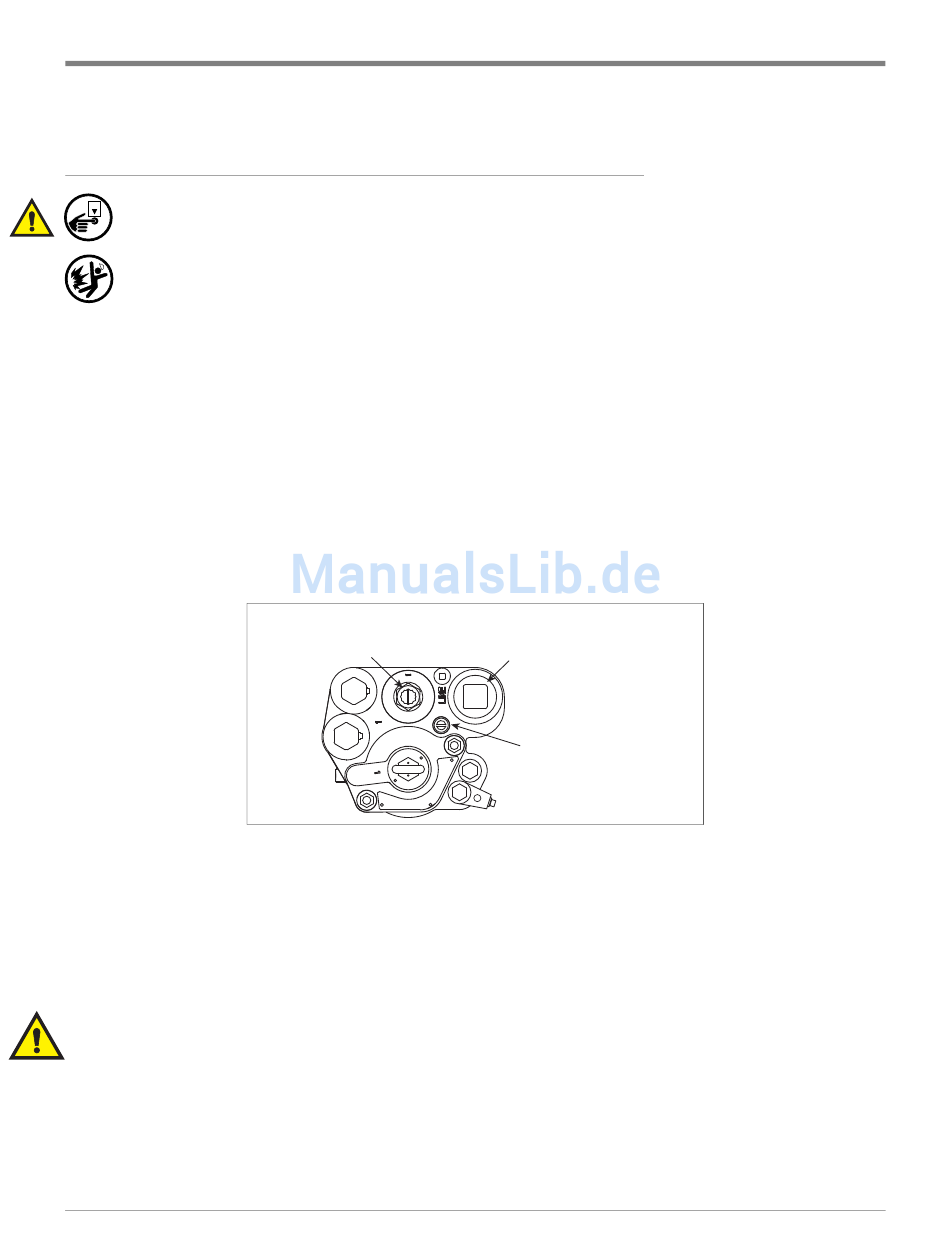

Abbildung 22. Lage des Auslassanschluss-Stopfens für den Druckleitungs-Leckanzeiger
4. Installieren Sie den Druckleitungs-Leckanzeiger am 2"-NPT-Anschluss gemäß den mit dem Gerät gelieferten
Anweisungen.
5. Drehen Sie die Wartungsschraube gegen den Uhrzeigersinn wieder ganz hoch. Wenn sich die Schraube der
oberen Endstellung nähert, hören Sie das Ruhedruckventil in seine Normalstellung fallen. Schrauben Sie den
Schutzstopfen über der Wartungsschraube wieder ganz ein, um eine gute Abdichtung zu sicherzustellen.
6. Öffnen Sie die Entlüftungsschraube mit 2 - 3 Umdrehungen gegen den Uhrzeigersinn (siehe Abbildung 22).
VORSICHT! Die Entlüftungsschraube wird von einem Sicherungssplint gehalten, um sie nicht zu weit zu
drehen. Nicht versuchen, weiter als 3 Umdrehungen zu drehen.
7.
Schalten sie die Pumpe für etwa 2 Minuten ein, um Luft aus den Druckbereichen zu entfernen. Während
die Pumpe noch läuft, die Entlüftungsschraube im Uhrzeigersinn drehen, bis sie fest geschlossen ist.
8. Falls zutreffend, das Kugelventil hinter der Pumpe öffnen.
Installation eines elektronischen Druckleitungs-Leckanzeigers oder eines mechanischen LLD
Wartungsschraube
(unter Schutzstopfen)
Anschluss
Leitungsleckanzeiger
Entlüftungsschraube
rjpumps/fig47.eps
26
