Installation
Wartungsschraube - nach Entfernen
des Schutzstopfens zugänglich
6. Entfernen Sie den 1/4" NPT-Verschlussstopfen des Siphon-Auslasses und befestigen Sie die Leitungen des
Siphon-Systems.
VORSICHT! Vor dem Einschrauben von Rohrgewinden eine geeignete Menge von frischem, nicht-härtendem
Gewindedichtmittel darauf geben, das für die Verwendung mit Mineralölprodukten UL-klassifiziert ist.
Tragen Sie das Dichtmittel so auf, dass es nicht in den Druckbereich gelangt.
7.
Drehen Sie die Wartungsschraube gegen den Uhrzeigersinn wieder ganz hoch. Wenn die Schraube in die
Nähe der höchsten Stellung gelangt, fällt das Ruhedruckventil in die normale Stellung zurück.
8. Schrauben Sie den Schutzstopfen über der Wartungsschraube wieder ganz ein, um eine gute Abdichtung
zu sicherzustellen.
9. Drehen Sie die Entlüftungsschraube 2 - 3 Umdrehungen gegen den Uhrzeigersinn (siehe Abbildung 20).
VORSICHT! Die Entlüftungsschraube wird von einem Sicherungssplint gehalten, um sie nicht zu weit zu
drehen. Nicht versuchen, weiter als 3 Umdrehungen zu drehen.
10. Schalten Sie die Pumpe für etwa 2 Minuten ein, um Luft aus den Druckbereichen zu entfernen. Während
die Pumpe noch läuft, die Entlüftungsschraube im Uhrzeigersinn drehen, bis sie fest geschlossen ist.
11. Falls zutreffend, das Kugelventil hinter der Pumpe öffnen.
Obere O-Ringe der Siphon-Einheit
(-121 [1,049'' ID x 0,103'' breit])
Unterer O-Ring der Siphon-Einheit
(-117 [0,799'' ID x 0,103'' breit])
Siphon-Kartusche

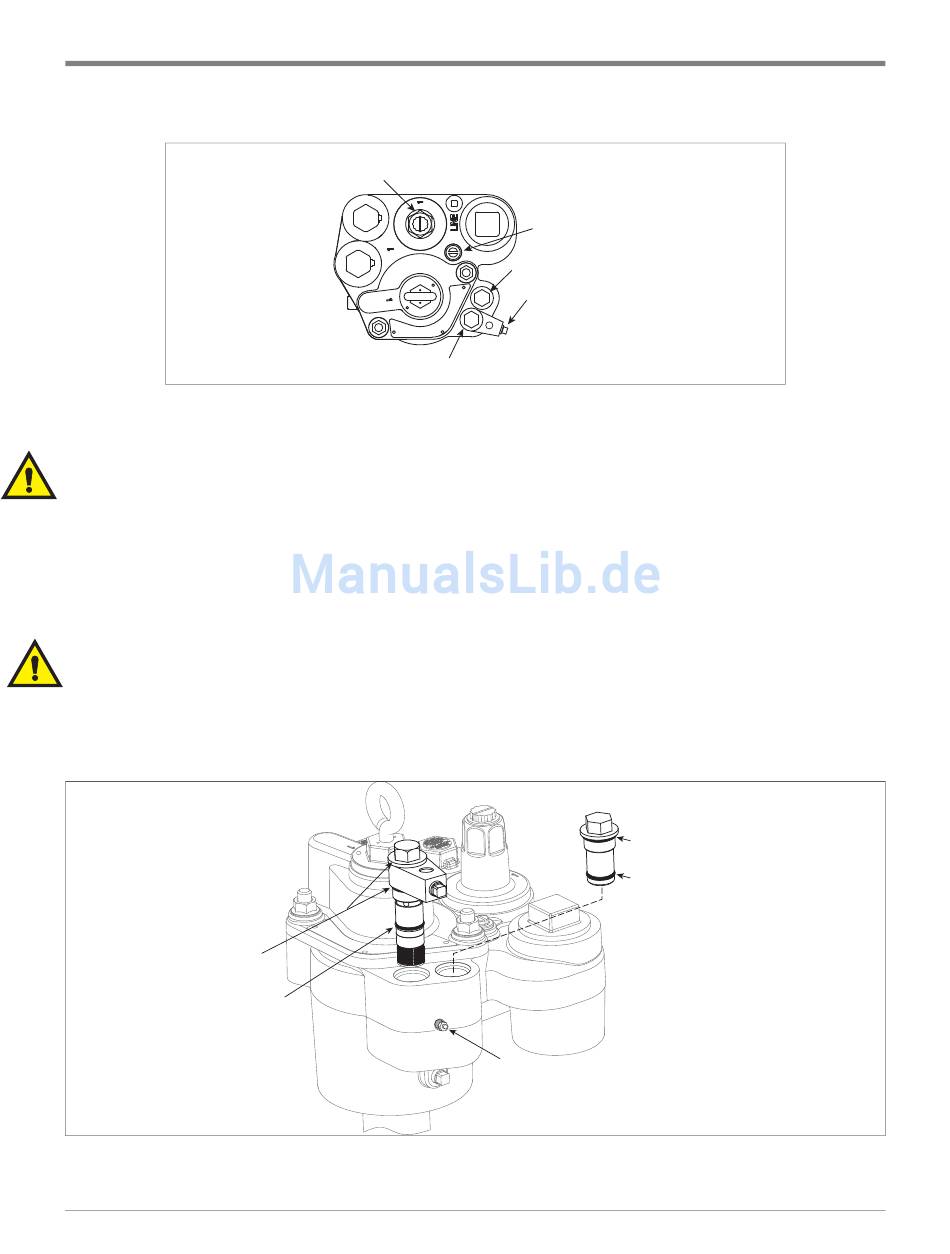

Abbildung 20. Siphon-Anschlüsse
Abbildung 21. Einsetzen der Siphon-Baugruppe in die Verzweigung
Entlüftungsschraube
Ersatz-Unterdruckanschluss
Siphon-Anschluss - Siphon-
Leitungsrohr hier anschließen
rjpumps/fig20.eps
Oberer O-Ring des Siphonanschluss-Stopfens
(-121 [1,049'' ID x 0,103'' breit])
Unterer O-Ring des Siphonanschluss-Stopfens
(-117 [0,799'' ID x 0,103'' breit])
Potenzialausgleich-Anschluss
25
Installation einer Siphon-Einheit
