Wartung und Reparatur
Die UMP von Hand auf den Pumpenkopf drücken. Falls die UMP nicht sauber am Pumpenkopf sitzt, die UMP
wieder entfernen und das Problem beseitigen.
11. Die vier Montageschrauben und Sicherungsscheiben der UMP einsetzen. Die Schrauben festdrehen und dann
über Kreuz auf 11 Nm (7 ft-lbs) anziehen.
Die UMP nicht mit den Schrauben in die richtige Lage ziehen. Beim Festdrehen und Anziehen der Schrauben
kreuzweise vorgehen. Die Schrauben nicht zu fest anziehen. Ein Ignorieren dieser Anweisungen kann zum
Versagen der Teile führen.
Warnung - Die Befestigungselemente sind nicht metrisch - Verwenden Sie die mitgelieferten
Befestigungselemente.
12. Die drei O-Ring-Dichtungen ( 3,975" ID x 0,210" breit [oben], 3,850" ID x 0,210" breit [Mitte] und 3,725" x
0,210" breit [unten]) des Einschubelements aus dem Hardware-/Dichtungssatz nehmen. Die Größen der drei
O-Ring-Dichtungen sind sehr ähnlich. Deswegen genau darauf achten, dass Sie die jeweils Richtige in das
Einschubelement einsetzen. Schmieren Sie jeden O-Ring mit Vaseline und setzen Sie ihn in die zugehörige
Nut (siehe Abbildung 29).
Oberer O-Ring des
Einschubelements
(-345 [3,975'' ID x 0,210'' breit])
O-Ringe der
Anschlussdose
(-928 [2,090'' ID
x 0,118'' breit])
O-Ring der Anschlussbuchse
(-118 [0,862'' ID x 0,103'' breit])
Unterer O-Ring des
Einschubelements
(-343 [3,725'' ID x 0210'' breit])

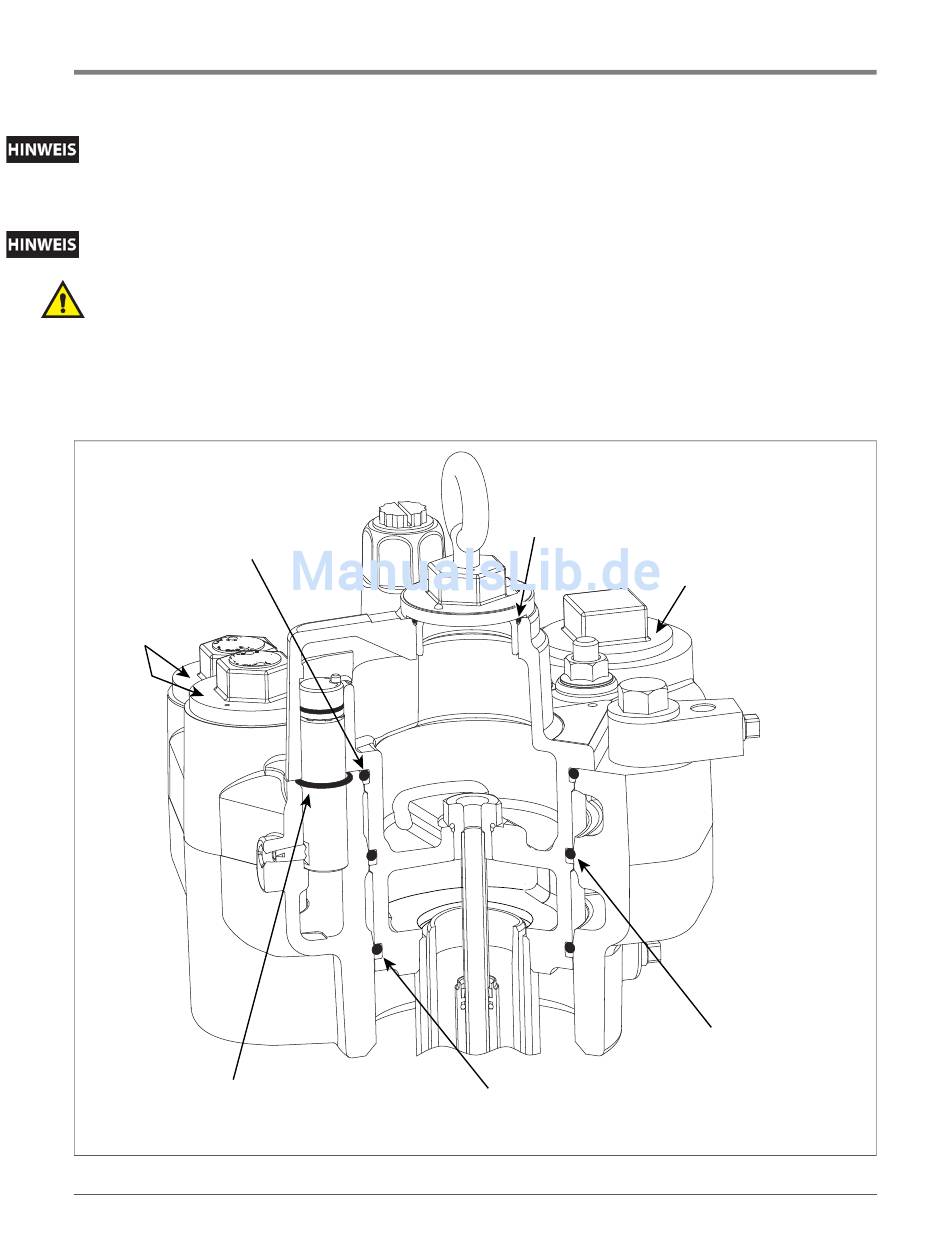

Abbildung 29. Lage der O-Ringe von Pumpenkopf und Verzweigung
O-Ring Deckel Anschlussdose Einschubelement
(-928 [2,090'' ID x 0,118'' breit])
O-Ring Anschluss Leitungsleckanzeiger
(-228 [2,234'' ID x 0,139'' breit])
Mittlerer O-Ring des
Einschubelements
(-344 [3,850'' ID x 0,210'' breit])
33
Austauschen der UMP
049-6
