Installation
O-Ring des Steckverbinders
(-015 [0,551'' ID x 0,070'' breit])

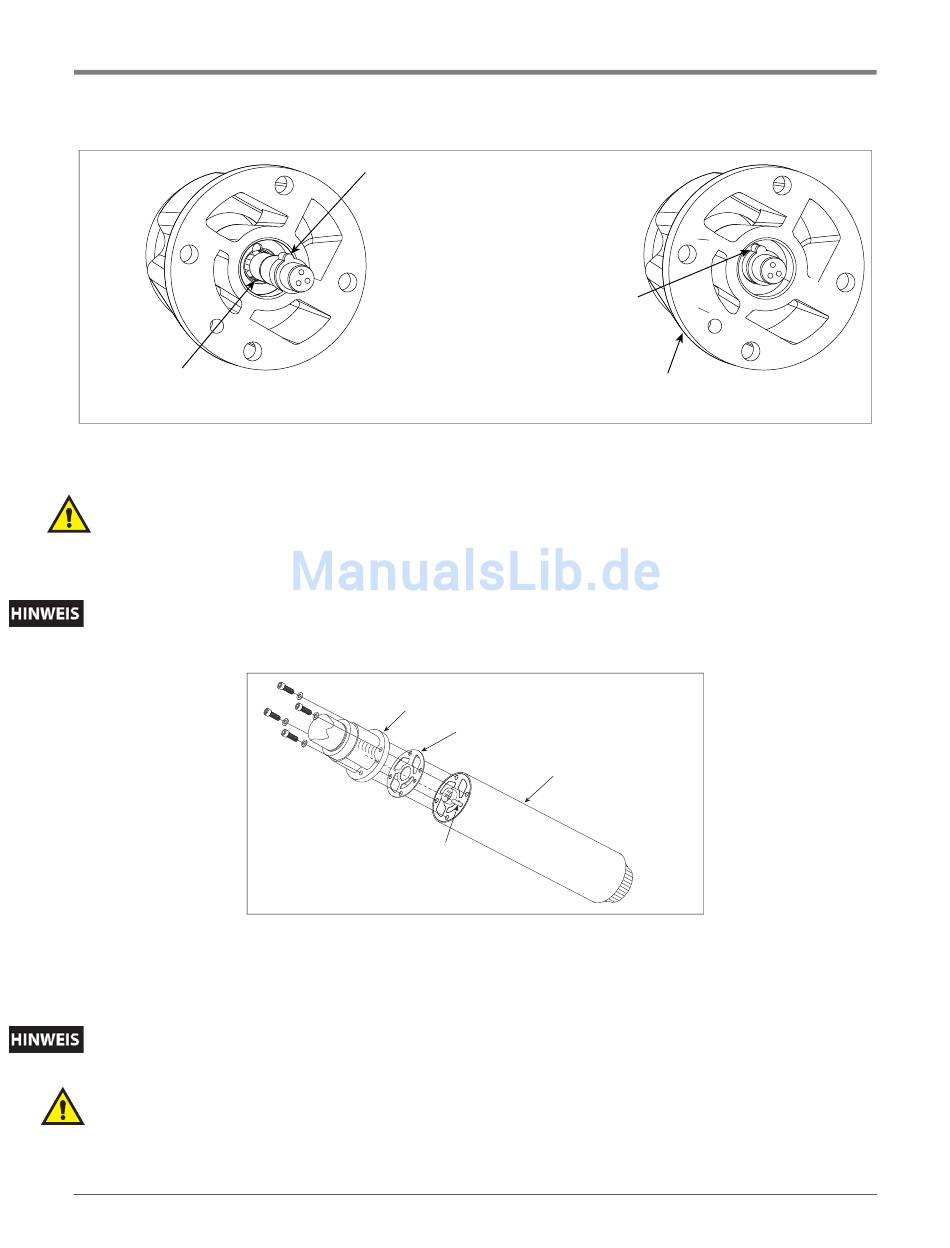

Abbildung 6. Überprüfen, dass die Anschlussbuchse richtig eingesteckt ist
2. Die neue Dichtung so auf die neue UMP setzen, dass alle Löcher korrekt ausgerichtet sind (siehe Abbildung 7).
Dichtungen von UMPs anderer Hersteller dichten nicht ausreichend und verringern die Leistung.
3. Den Führungsstift der UMP in das richtige Loch im Anschlusskopf (siehe Abbildung 6) einführen und die
UMP nur von Hand in ihre Position drücken. Die UMP sollte sauber am Anschlusskopf sitzen, bevor die
Montageschrauben eingesetzt werden.
Die UMP von Hand auf den Anschlusskopf drücken. Falls die UMP nicht sauber am Anschlusskopf sitzt,
die UMP wieder entfernen und das Problem beseitigen.
4. Die Montageschrauben und Sicherungsscheiben der UMP einsetzen (siehe Abbildung 7). Die Schrauben
leicht anziehen und dann mit einem Drehmomentschlüssel über Kreuz auf 11 Nm (7 ft-lbs.) anziehen.
Die UMP nicht mit den Schrauben in die richtige Lage ziehen. Beim Anziehen der Schrauben kreuzweise
vorgehen. Die Schrauben nicht zu fest anziehen. Ein Ignorieren der Anweisungen kann zum Versagen der
Teile führen.
Warnung - Die Befestigungselemente sind nicht metrisch - Verwenden Sie die mitgelieferten
Befestigungselemente.
Verdrehsicherung der Anschlussbuchse
nicht im Sockel - dies ist beim Befestigen
der UMP die falsche Stellung!
Anschlusskopf
Führungsstift
rjpumps/fig6.eps
Abbildung 7. Ausrichten der UMP-Dichtung
Verdrehsicherung der
Anschlussbuchse in der
Sockelkerbe - dies ist
beim Befestigen der UMP
die richtige Stellung!
Den Führungsstift an der
UMP in dieses Loch einführen
Dichtung
Tauchpumpeneinheit
(UMP)
14
Befestigung der UMP
rjpumps\fig36.eps
