Maße für die Pumpenauswahl
Die Red Jacket hat ein verstellbares Produktsteigrohr und ein entsprechendes Kabel-Schutzrohr, wodurch die
Gesamtlänge an einen weiten Bereich der Pumplänge angepasst werden kann. Durch Lösen einer Klemmschraube
am Produktsteigrohr kann die Länge der Pumpe durch Herausziehen oder Hineinschieben des Produktsteigrohrs
verändert werden. Es stehen drei Größen des einstellbaren Produktsteigrohrs zur Verfügung, mit denen die
meisten erforderlichen Pumpenlängen (RJ1, RJ2 und RJ3) erreicht werden können. Abbildung 4 zeigt die zur
Bestimmung der Pumpengröße benötigten Maße.
4" (102 mm)
minimal
11,7"
(297 mm)
Die Red Jacket
auf dieses Maß
einstellen
L
5" (127 mm) Standard-Einlass und Trapper
14" (356 mm) Für Adapter für schwimmende Saugleitung

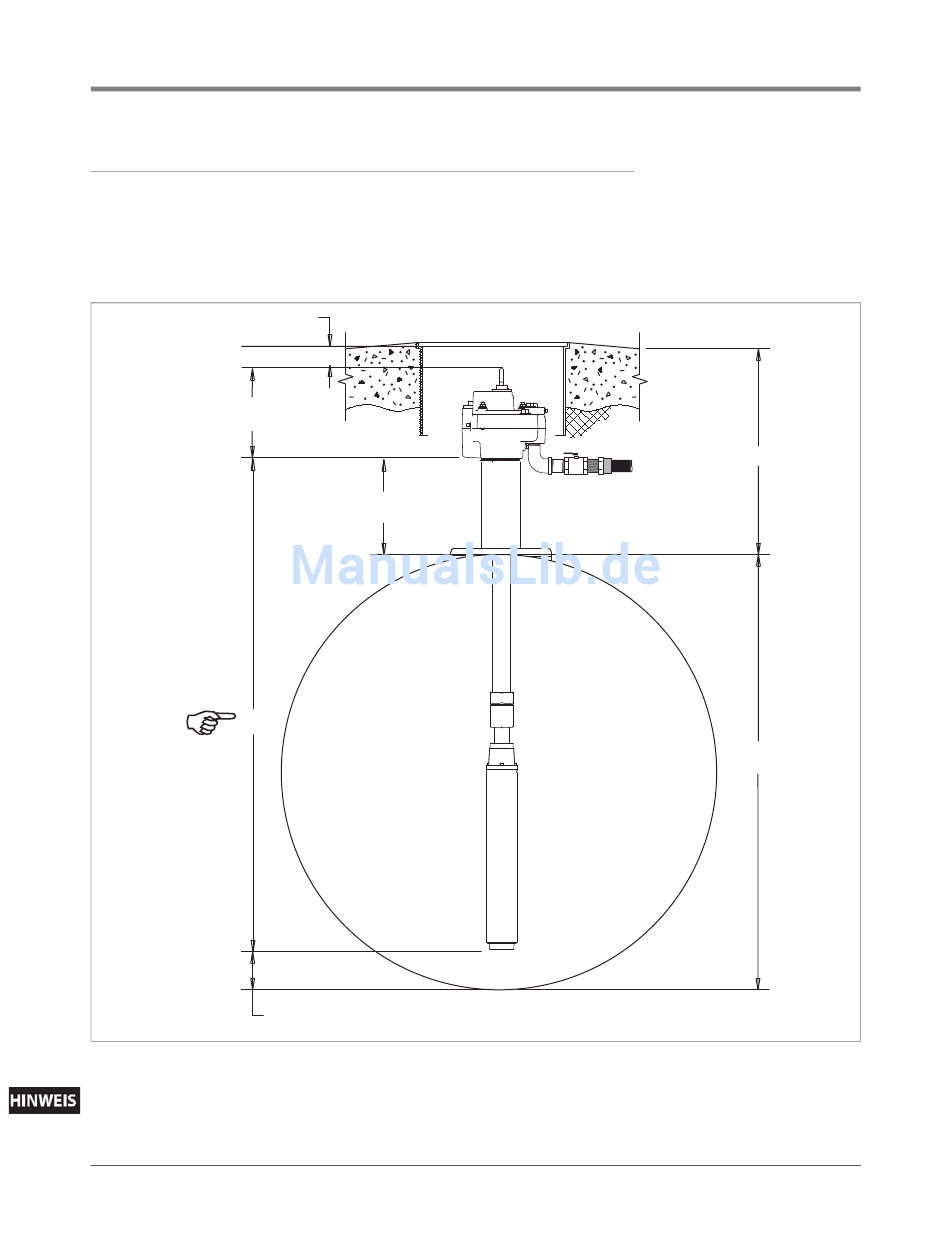

Abbildung 4. Messen des Tanks (Siehe Tabelle 2 für die Einstellbereiche)
Der Abstand zwischen Mittellinie der UMP und der Mittellinie des unteren Einfüllrohres sollte 3 Fuß (914 mm)
betragen. Ein Sperren der Pumpe durch Lufteinschluss kann nach der Betankung auftreten, wenn diese Maße
nicht eingehalten werden.
Länge des
Standrohrs
10
Maße für die Pumpenauswahl
Einbautiefe
Tankdurch-
messer
rjpumps/fig4.eps
