Wartung und Reparatur

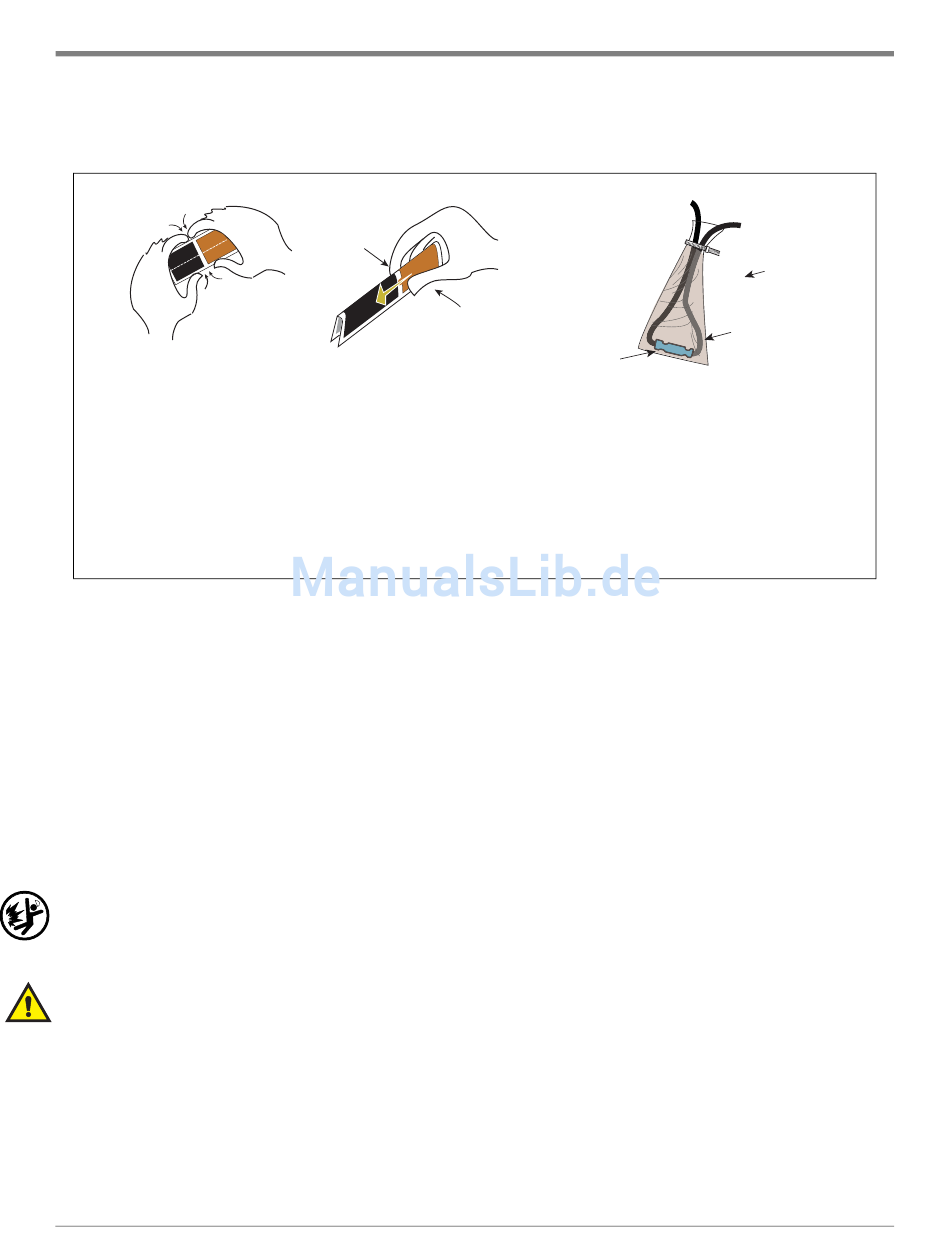

18. Isolieren Sie die drei Verbindungen elektrisch, indem Sie sie einzeln in einen Epoxid-Gießharz-Dichtbeutel
gemäß den Schritten A, B und C unten behandeln.
A
Anweisungen:
HINWEIS: Wenn die Temperatur unter 50 °F (10 °C) liegt,
bewahren Sie das Harz vor dem Mischen an einer
warmen Stelle auf (z. B. in einer Tasche nahe am
Körper).
1. Die Verpackung des Epoxid-Dichtmittels öffnen und
das Gießharz-Paket herausnehmen.
2. Das Gießharz-Paket wie in A zu sehen halten und
entlang der Längsachse biegen.
3. Wie in B zu sehen, die ROTE SEITE des Gießharzes
durch die Trennschicht in der Mitte fest in die
SCHWARZE SEITE drücken.
19. Wenn die Kabel isoliert sind, rollen Sie sie im Anschlusskasten des Pumpenkopfes so gut wie möglich
zusammen (siehe Abbildung 13 auf Seite 19).
20. Nehmen Sie einen O-Ring der Größe 2,090" ID x 0,118" aus dem Hardware-/Dichtungssatz. Schmieren Sie
den O-Ring an der Abdeckung des Pumpenkopf-Anschlusskastens (mit Hebeöse) mit Vaseline. Schrauben
Sie die Abdeckung des Anschlusskastens fest (kein Gewinde-Dichtmittel verwenden) und ziehen Sie es auf
48 Nm (35 ft-lbs) an.
21. Die drei O-Ring-Dichtungen ( 3,975" ID x 0,210" breit [oben], 3,850" ID x 0,210" breit [Mitte] und 3,725" x
0,210" breit [unten]) des Einschubelements aus dem Hardware-/Dichtungssatz nehmen. Die Größen der drei
O-Ring-Dichtungen sind sehr ähnlich. Deswegen genau darauf achten, dass Sie die jeweils Richtige in das
Einschubelement einsetzen. Schmieren Sie jeden O-Ring mit Vaseline und setzen Sie ihn in die zugehörige
Nut im Einschubelement - siehe Abbildung 29 auf Seite 33.
22. Entfernen Sie die O-Ringe der Verzweigungs-Anschlussbuchse - siehe Abbildung 29 auf Seite 33. Nehmen
Sie einen O-Ring der Größe 0,862" ID x 0,103" aus dem Hardware-/Dichtungssatz und schmieren Sie ihn
mit Vaseline. Schieben Sie den O-Ring über die Anschlussbuchse und drücken Sie ihn nach unten in die Nut.
23. Setzen Sie das Einschubelement wieder in die Verzweigung und den Tank ein. Drehen Sie die neuen
Montagemuttern für das Einschubelement aus dem Satz auf und ziehen Sie sie wechselweise auf 68 Nm
(50 ft-lbs) an.
24. Drehen Sie die Entlüftungsschraube 2 - 3 Umdrehungen gegen den Uhrzeigersinn (siehe Abbildung 31).
VORSICHT! Die Entlüftungsschraube wird von einem Sicherungssplint gehalten, um sie nicht
zu weit zu drehen. Nicht versuchen, weiter als 3 Umdrehungen zu drehen.
25. Schalten Sie die Pumpe für etwa 2 Minuten ein, um Luft aus den Druckbereichen zu entfernen. Während
die Pumpe noch läuft, die Entlüftungsschraube im Uhrzeigersinn drehen, bis sie fest geschlossen ist.
26. Falls zutreffend, das Kugelventil hinter der Pumpe öffnen.
B
Stoßverbindung
4. Gut mischen, bis eine einheitliche Farbe erreicht ist,
durch 25 bis 30 Mal hin- und her drücken des Inhalts.
5. Das gemischte warme Gießharz in ein Ende des
Beutels drücken und das andere Ende abschneiden.
6. Die Kabelverbindung langsam bis ganz nach unten
in den Dichtbeutel drücken, wie in C zu sehen.
7. Das offene Ende des Beutels zu drehen und mit
einem Kabelbinder verschließen und mit dem
verschlossenen Ende nach oben beiseite legen,
bis das Gießharz abgebunden hat.
39
Austauschen des Kabels
C
Vom Kabel
Nur eine
Verbindung
pro Beutel
Kabelisolierung
vollständig mit
Epoxid-Gießharz
umgeben
Zum Stecker
Kabelbinder
