Wartung und Reparatur
21. Entfernen Sie den Zugangsdeckel des Kondensators (siehe Abbildung 37). Entfernen und entsorgen Sie den
O-Ring aus der Abdeckung und legen Sie sie beiseite. Beachten Sie die drei Kabelverbindungen von der
Anschlussbuchse. Notieren Sie, welches Kabel von der Buchse mit welchem Kabel der Stromversorgung
verbunden ist. Schneiden Sie die ankommenden Stromversorgungskabel von der Anschlussbuchse ab und
entsorgen Sie die Steckverbinder.
22. Mit einem 3/16"-Sechskantschlüssel drehen Sie die Feststellschraube, die die Anschlussbuchse hält,
ungefähr 1-1/2 Umdrehungen gegen den Uhrzeigersinn, bis Sie die Anschlussbuchse herausziehen
können (siehe Abbildung 37).
Versuchen Sie nicht, die Feststellschraube herauszudrehen.
23. Nehmen Sie die neue Anschlussbuchse und den zugehörigen O-Ring mit der Größe 0,862" ID x 0,103" aus
dem Satz. Drücken Sie die drei aus der Anschlussbuchse kommenden Kabel nach unten durch die Öffnung
in der Basis des Sockels und in den Gehäusebereich des Kondensators. Wenn Sie an ihren Kabeln im
Gehäusebereich des Kondensators ziehen, senken Sie die Anschlussbuchse mit der flachen Seite Richtung
Feststellschraube ab. Wenn die Anschlussbuchse so weit wie möglich unten ist (sitzt auf der Kante der
Sockelbasis) ziehen Sie die Feststellschraube fest an. Wenn die Feststellschraube angezogen wird, sollte
sie die Anschlussbuchse in ihre richtige Lage relativ zum Stecker drehen.
24. Entfernen Sie 5/16 Zoll (8 mm) der Isolierung an allen sechs Kabeln.
25. Schließen Sie die drei Kabel der Anschlussbuchse wie in Schritt 21 notiert wieder an.
26. Nehmen Sie einen O-Ring der Größe 2,090" ID x 0,118" aus dem Hardware-/Dichtungssatz und schmieren
Sie ihn mit Vaseline. Setzen Sie den O-Ring in die Kondensatorabdeckung und schrauben Sie die Abdeckung
fest. Kein Gewinde-Dichtmittel verwenden. Die Abdeckung auf 50 Nm (35 ft-lbs.) anziehen.
Deckel
Kondensator-
zugang
Anschlussbuchse
im Pumpenkopf-
Gehäuse
Flache Seite des
Steckverbinders
muss zur Feststell-
schraube zeigen
3/8''-Inbus-Feststell-
schraube, die die
Anschlussbuchse hält
Anschlussbuchse
sitzt auf der Kante
an der Sockelbasis
27. Entfernen Sie die O-Ringe der Verzweigungs-Anschlussbuchse. Nehmen Sie einen O-Ring der Größe 0,862" ID
x 0,103" aus dem elektrischen Verbinder-Satz und schmieren Sie ihn mit Vaseline. Setzen Sie diesen O-Ring in
seine Nut an der Verzweigungs-Anschlussbuchse (siehe Abbildung 32 auf Seite 41) ein.
Die Kabel-Steckverbinder zwischen Pumpenkopf und Verzweigung austauschen
Stecker im Gehäuse
des Einschubelements

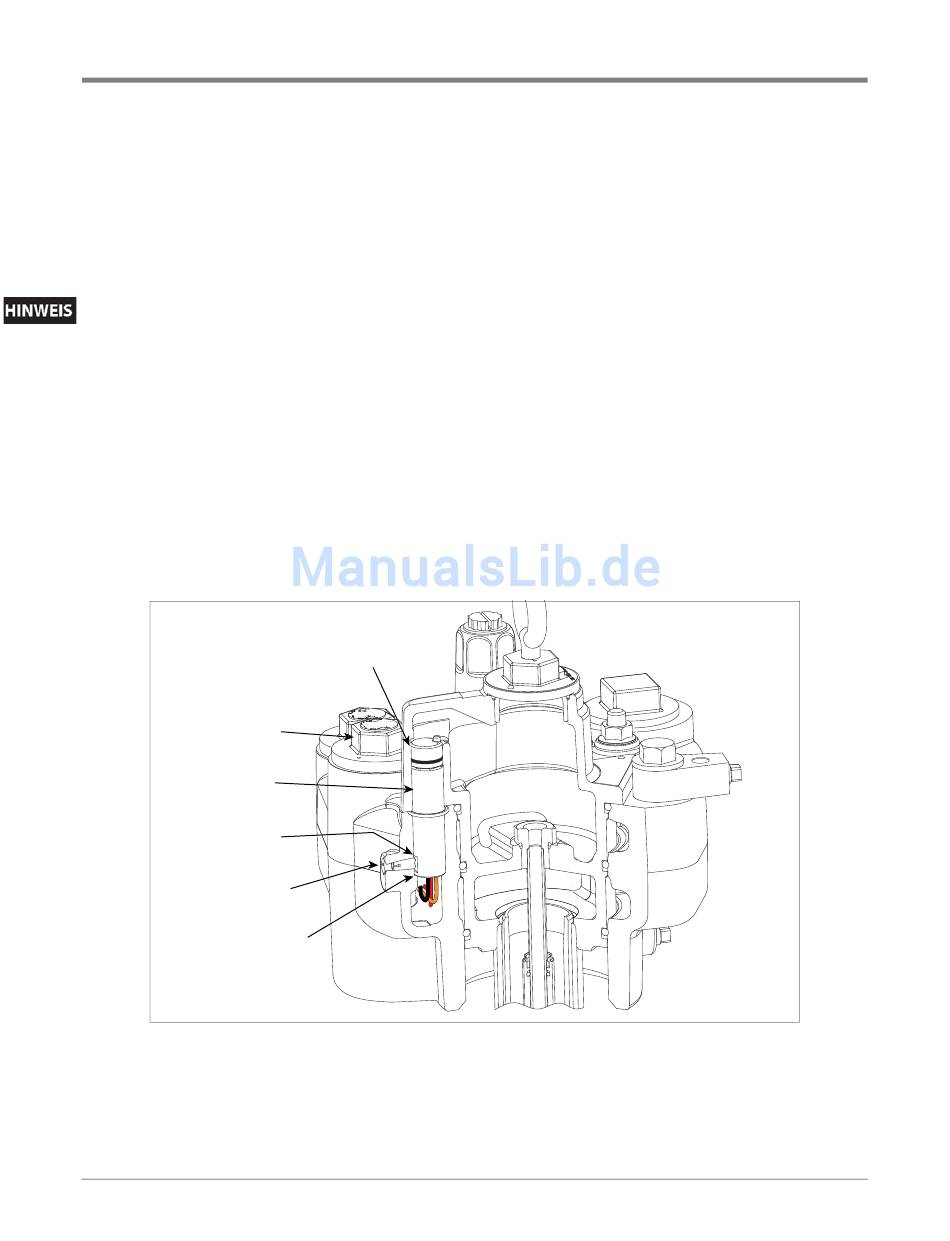

Abbildung 37. Lage der Feststellschraube der Anschlussbuchse
44
045-4
