Installation
Prüfen der Leitung
WARNUNG! Schalten Sie die Stromversorgung am Stromverteiler aus, sperren Sie sie und kennzeichnen
OFF
Sie dies, bevor Sie an der Pumpe arbeiten.
Bei Arbeiten an den Geräten keine funkenschlagenden Werkzeuge verwenden und beim Aus- oder Einbau
vorsichtig sein, damit keine Funken entstehen.
Erforderliche Ausrüstung:
• Gerät zur Erzeugung von Druck mit für den 1/4"-Messanschluss Druckleitung passenden Anschlussstücken
Vorgehensweise
1. Verschließen Sie die Leitungen an jeder Zapfsäule.
2. Entfernen Sie den Schutzstopfen über der Service-Schraube und bewahren Sie ihn auf und drehen Sie dann
die Schraube im Uhrzeigersinn (siehe Abbildung 23). Wenn die Schraube fast eingeschraubt ist, hören Sie wie
der Druck im System abnimmt. Drehen Sie die Schraube weiter, bis es nicht mehr geht.
3. Entfernen Sie den Stopfen im Messanschluss Druckleitung (siehe Abbildung 24). Geben Sie Leitungstestdruck
auf den Messanschluss Druckleitung (345 kPa [50 psi] maximal).
VORSICHT! Zu hoher Druck (über dem normalen Testdruck von 345 - 380 kPa [50 - 55 psi]) kann die Dichtung
des Ruhedruckventils und andere Systemkomponenten beschädigen.

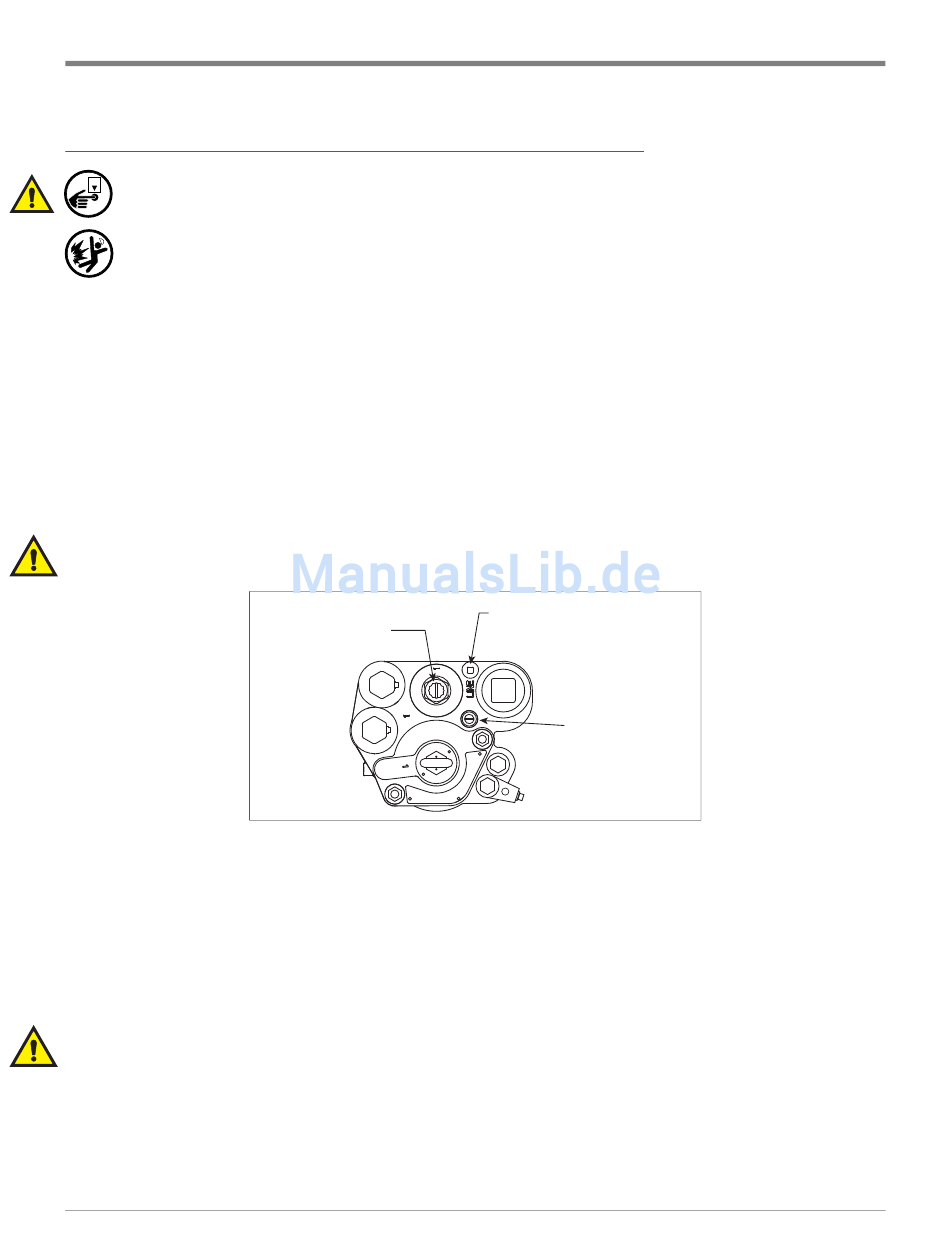

Abbildung 24. Lage von Wartungsschraube, Messanschluss Druckleitung und Entlüftungsschraube
4. Lassen Sie den Druck in der Leitung ab (gemäß Schritt 2 oben) und entfernen Sie die Prüfausrüstung. Geben
Sie eine geeignete Menge von frischem, nicht-härtendem Gewindedichtmittel auf den 1/4"-NPT-Stopfen, das
für die Verwendung mit Mineralölprodukten UL-klassifiziert ist und setzen Sie den Stopfen in den Messanschluss
der Druckleitung ein. Ziehen sie den Stopfen auf 19,4 - 29 Nm (14 - 21 ft-lbs) an.
5. Drehen Sie die Wartungsschraube gegen den Uhrzeigersinn wieder ganz hoch. Wenn sich die Schraube der
oberen Endstellung nähert, hören Sie das Ruhedruckventil in seine Normalstellung fallen. Schrauben Sie den
Schutzstopfen über der Wartungsschraube wieder ganz ein, um eine gute Abdichtung zu sicherzustellen.
6. Drehen Sie die Entlüftungsschraube 2 - 3 Umdrehungen gegen den Uhrzeigersinn (siehe Abbildung 24).
VORSICHT! Die Entlüftungsschraube wird von einem Sicherungssplint gehalten, um sie nicht zu weit zu
drehen. Nicht versuchen, weiter als 3 Umdrehungen zu drehen.
7.
Schalten Sie die Pumpe für etwa 2 Minuten ein, um Luft aus den Druckbereichen zu entfernen. Während die
Pumpe noch läuft, die Entlüftungsschraube im Uhrzeigersinn drehen, bis sie fest geschlossen ist.
8. Die Pumpe ist jetzt bereit für den Normalbetrieb.
9. Falls zutreffend, öffnen Sie die Leitungen an jeder Zapfsäule wieder.
Für Zugang zur
Wartungsschraube
Schutzstopfen
entfernen
Messanschluss
Druckleitung
Entlüftungsschraube
rjpumps/fig21.eps
29
