Wartung und Reparatur
4. Heben Sie das Einschubelement nur so weit heraus, dass der Inhalt der Pumpe in den Tank ablaufen kann,
bevor Sie sie ganz herausheben.
5. Stellen Sie die Einheit auf einer sauberen Fläche ab.
6. Bauen Sie die alte UMP ab, indem Sie die vier Schrauben entfernen, die den Pumpenkopf halten, wie in
Abbildung 27 zu sehen. Die alte Dichtung und die Schrauben entsorgen.
7.
Überprüfen Sie die Anschlussbuchse am Pumpenkopf - austauschen, wenn beschädigt. Stellen Sie sicher,
dass die Verdrehsicherung in der Kerbe im Pumpenkopf sitzt.
8. Ziehen Sie die Anschlussbuchse im Pumpenkopf weit genug heraus, um den O-Ring in der Seitenwand
des Sockels zu sehen (siehe Abbildung 28). Den O-Ring der Anschlussbuchse aus dem Sockel entfernen und
entsorgen. Nehmen Sie einen O-Ring der Größe 0,551" ID x 0,070" aus dem Hardware-/Dichtungssatz und
schmieren Sie ihn mit Vaseline. Schieben Sie den neuen O-Ring über die Anschlussbuchse und drücken Sie ihn
in die Nut in der Wand des Sockels. Schmieren Sie das Gehäuse der Anschlussbuchse mit Vaseline und drücken
Sie sie zurück in den Sockel; dabei beachten, dass die Verdrehsicherung in der Kerbe des Sockels sitzt.
O-Ring des Steckverbinders
(-015 [0,551'' ID x 0,070'' breit])
9. Die neue Dichtung aus dem UMP-Austauschsatz so auf die neue UMP setzen, dass alle Löcher richtig
ausgerichtet sind.
VORSICHT! Dichtungen von UMPs anderer Hersteller dichten nicht ausreichend und verringern die Leistung.
10. Den Führungsstift der UMP so ausrichten, dass er in das richtige Loch im Pumpenkopf (siehe Abbildung 28)
eingeführt wird; die UMP nur von Hand in ihre Position drücken. Die UMP sollte sauber am Pumpenkopf
sitzen, bevor die Montageschrauben eingesetzt werden.
Anschlusskopf
Führungsstift
rjpumps/fig6.eps

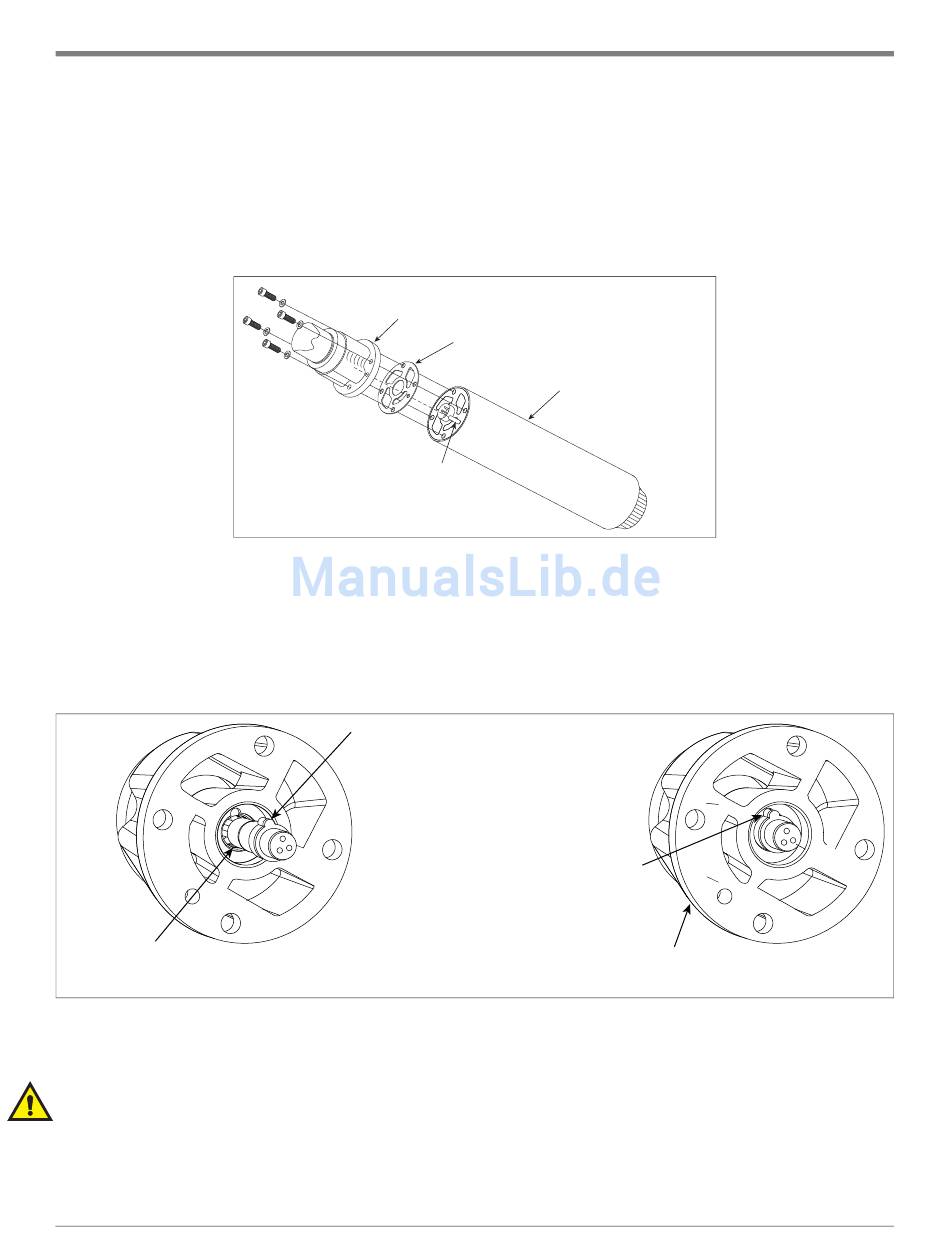

Abbildung 27. Schrauben und Dichtung der UMP
Verdrehsicherung der Anschlussbuchse
nicht im Sockel - dies ist beim Befestigen
der UMP die falsche Stellung!
Abbildung 28. Überprüfen, dass die Anschlussbuchse richtig eingesteckt ist
Dichtung
Tauchpumpeneinheit
(UMP)
Verdrehsicherung der
Anschlussbuchse in der
Sockelkerbe - dies ist
beim Befestigen der UMP
die richtige Stellung!
Den Führungsstift an der
UMP in dieses Loch einführen
32
Austauschen der UMP
rjpumps\fig36.eps
