Tauchpumpeneinheit (UMP)
8. Verlegen Sie die Rückleitung an der Seite des Produktsteigrohrs. Tun Sie dies bis 1 - 3 Zoll (25 - 76 mm)
oberhalb des Anschlusskopfes.
9. Befestigen Sie die Siphon-Rückleitung mit den Kabelbindern am Produktsteigrohr. Setzen Sie die Kabelbinder
6 Zoll (152 mm) von der Verzweigung, 6 Zoll (152 mm) vom Anschlusskopf entfernt und in der Mitte dazwischen
an (siehe Abbildung 12).
Die Kabelbinder nicht zu fest anziehen, da eine eingeklemmte und flachgedrückte Rückleitung den
Durchfluss behindert und eine korrekte Funktion des Siphon-Systems stört.
6" (151 mm)
rjpumps/fig30.eps
10. Ziehen Sie vorsichtig an den Kabeln dort, wo sie aus dem Anschlusskasten des Pumpenkopfes kommen.
Schneiden Sie die Kabel ungefähr 8 Zoll (200 mm) jenseits des Pumpenkopfes ab. Überprüfen Sie die
Isolierungen der Kabel auf Beschädigungen.
11. Es führen drei Kabel zum Stecker im Gehäuse des Pumpenkopfes und drei des dreiadrigen Anschlusskabels
der UMP.
12. Entfernen Sie die Isolierung aller sechs Kabel auf 5/16 Zoll (8 mm).
Anschluss für
Kraftstoffrücklauf
3/4"- 14 NPT

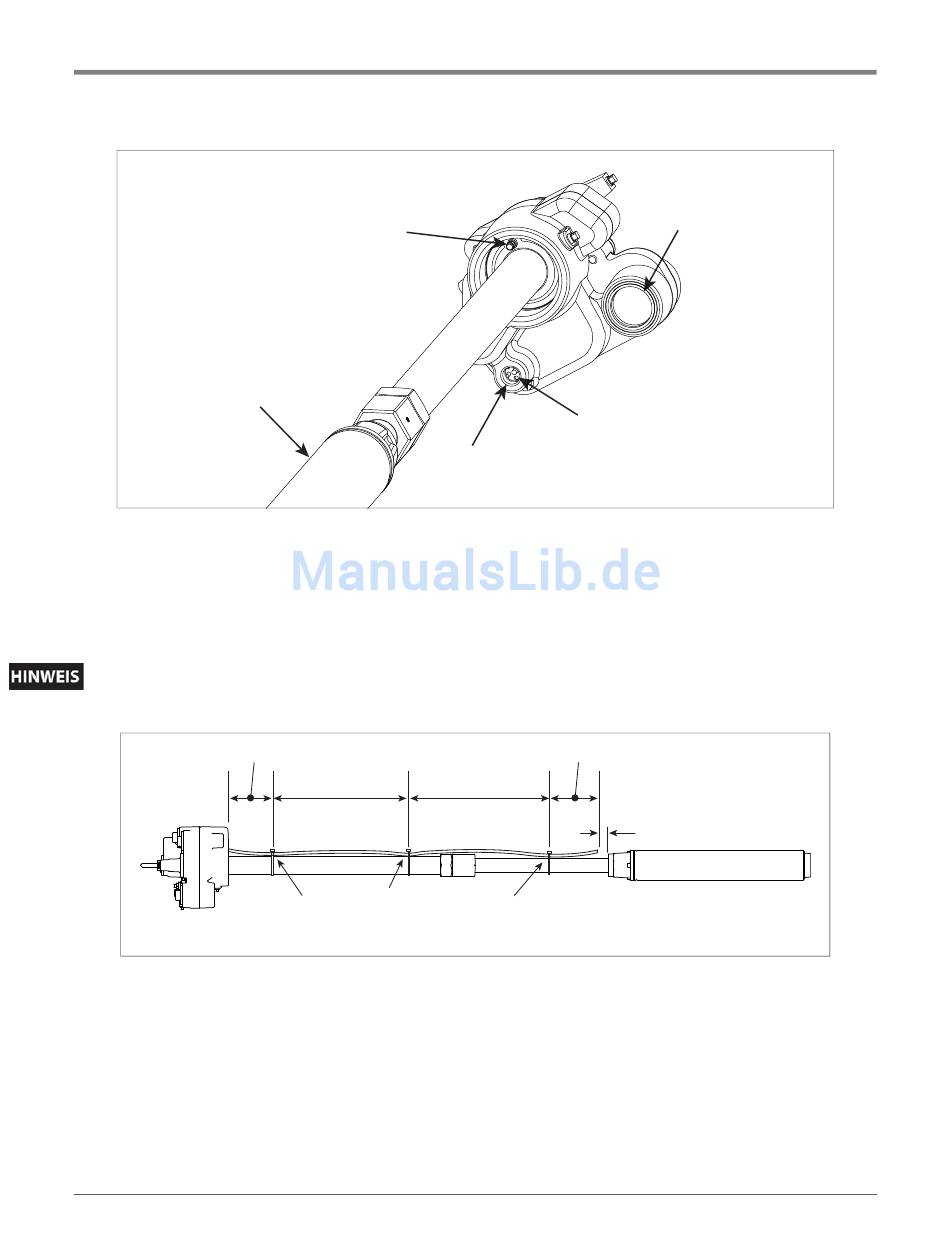

Abbildung 11. Ansetzen der Rückleitung am Pumpenkopf
1/2 Abstand
1/2 Abstand
Schläuche nicht mit den Kabelbindern
zusammendrücken
Abbildung 12. Rückleitung an der Pumpe befestigen
Pressbuchse Kabeldurchführung
für Stromversorgungskabel
6" (151 mm)
1 - 3" (25 - 76 mm)
17
Installation der Pumpe
2"-Auslassanschluss
rjpumps/fig33.eps
