Installation
Kunststoffstopfen für das dritte Kabel. Führen Sie alle ankommenden Versorgungskabel durch die offenen
Löcher in der Kabeldurchführung. Schieben Sie die Kabeldurchführung nach unten über die Versorgungskabel,
bis sie in ihrem Sockel unten in der Verzweigungs-Anschlussdose sitzt, dabei genügend Kabellänge für den
Anschluss der Pumpenleitungen lassen und dann die beiden Schrauben in der Kabeldurchführung gut
anziehen, um die Kabeldurchführung zusammenzudrücken und den Kabeleintritt abzudichten.
3. Es führen drei Kabel zur Anschlussbuchse im Gehäuse der Verzweigung, einer zur Erdungsschraube und vier
aus dem Kabel-Schutzrohr.
4. Entfernen Sie 5/16-Zoll (8 mm) der Isolierung an allen acht Kabeln.
5.
Verbinden Sie das orangefarbene Kabel von der Verzweigungs-Anschlussbuchse mit T1 vom Ausgang der Steuerbox.
6. Verbinden Sie das schwarze Kabel von der Verzweigungs-Anschlussbuchse mit T2 vom Ausgang der
Steuerbox.
7.
Verbinden Sie das rote Kabel von der Verzweigungs-Anschlussbuchse mit T3 vom Ausgang der Steuerbox.
8. Verbinden Sie das Erdungskabel in der Verzweigung mit dem Erdungskabel vom Stromverteiler.
9. Schmieren Sie die O-Ringe der Zugangsdeckel mit Vaseline. Setzen Sie die Deckel wieder auf. Auf 50 Nm
(35 ft-lbs.) anziehen. Gewinde-Dichtmittel sollte NICHT verwendet werden.
Siehe in Abbildung 15 die Beispiele für den Anschluss einer Drei-Phasen-Pumpe.
Kabeldurchführungsbuchse
Zugang zu Anschlussdose
Kunststoffstopfen
muss in nicht-
verwendetem
Loch verbleiben
Erdungskabel
(in Verzweigung)
2 Schrauben in oberer
Platte der Baugruppe
anziehen, um die Buchse
zusammenzudrücken

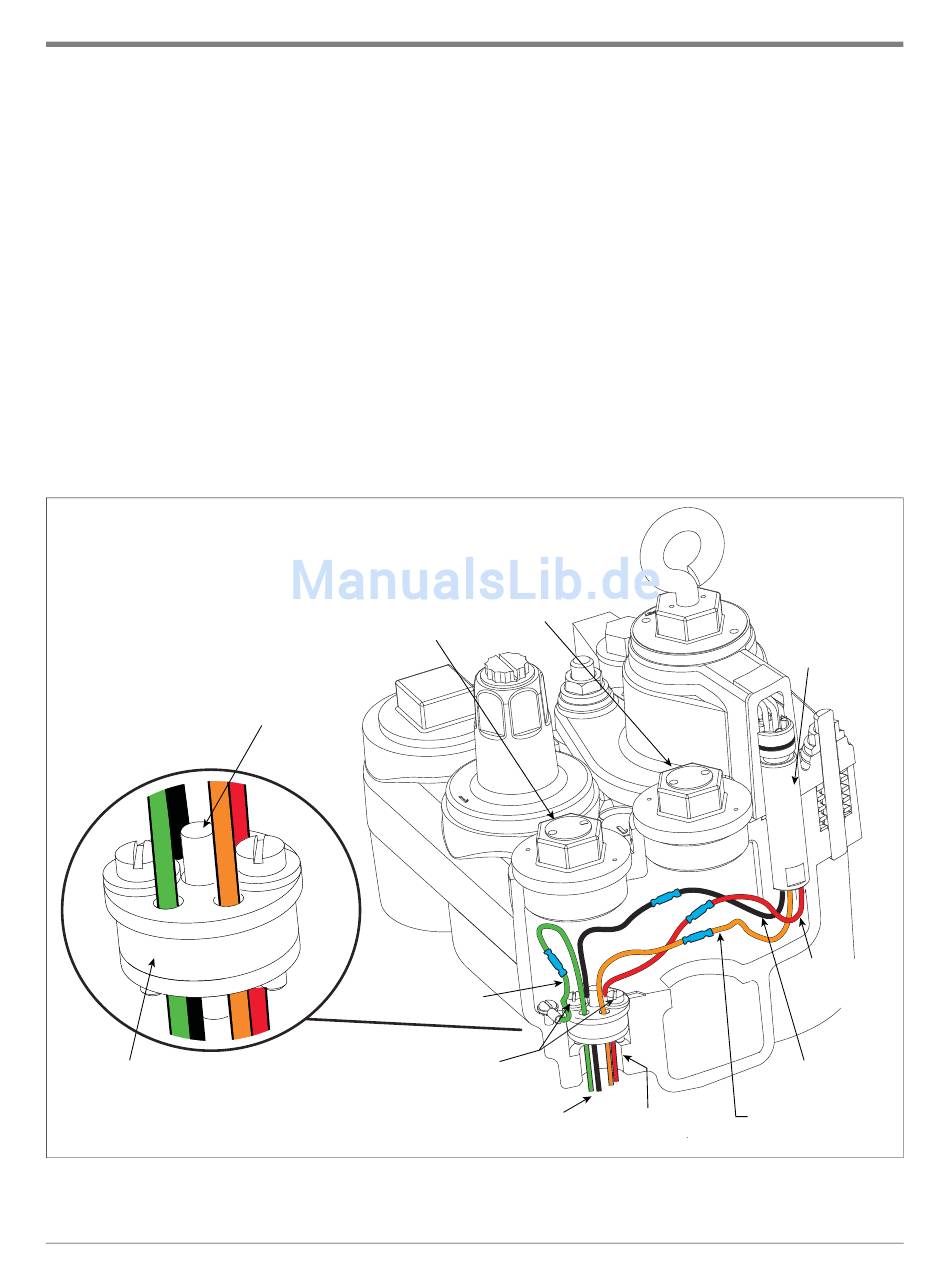

Abbildung 14. Stromversorgungskabel kommt durch Kabeldurchführung
Verkabelung der Stromversorgung vom Stromverteiler zur Red Jacket STP
Zugang zu Kondensator
Ankommende
Kabel-Schutzrohr hier
Verkabelung vom
anbringen, 3/4"-14 NPT
Stromverteiler
20
Anschlussbuchse
Rotes Kabel
von der
Anschlussbuchse
Schwarzes Kabel
von der
Anschlussbuchse
Orange-farbenes Kabel
von der Anschlussbuchse
