Installation
Obere O-Ringe der Siphon-Einheit
(-121 [1,049'' ID x 0,103'' breit])
Unterer O-Ring der Siphon-Einheit
(-117 [0,799'' ID x 0,103'' breit])
Installation eines elektronischen Druckleitungs-Leckanzeigers oder eines
mechanischen LLD
Bei Arbeiten an den Geräten keine funkenschlagenden Werkzeuge verwenden und beim
Aus- oder Einbau vorsichtig sein, damit keine Funken entstehen.
Erforderliche Teile:
• Elektronischer oder mechanischer Druckleitungs-Leckanzeiger
• Hardware-/Dichtungssatz (AG) (Teile-Nr. 410154-001)
Vorgehensweise:
1. Falls ein Kugelventil hinter der Pumpe eingebaut ist, schließen Sie dieses.
2. Entfernen Sie den Schutzstopfen über der Service-Schraube und bewahren Sie ihn auf und drehen Sie dann
die Schraube im Uhrzeigersinn (siehe Abbildung 24). Wenn die Schraube fast eingeschraubt ist, hören Sie wie
der Druck im System abnimmt. Drehen Sie die Schraube weiter, bis es nicht mehr geht. Wenn sie ganz unten
ist, drehen Sie sie 4 Umdrehungen zurück, um das Ruhedruckventil anzuheben und lassen Sie den Kraftstoff
aus den Druckbereichen der Verzweigung ablaufen.
3. Entfernen Sie den 2"-NPT-Stopfen vom Anschluss für den Leckanzeiger.
Bei allen Modellen mit dem Suffix „RA" muss der mitgelieferte Kunststoffschutz auf den
2"-NPT-Stopfen (siehe Abbildung 14) vor dem Festziehen aufgesetzt werden, um eine
Beschädigung der Pulverbeschichtung und Bildung von Korrosion zu vermeiden.
Installation eines elektronischen Druckleitungs-Leckanzeigers oder eines mechanischen LLD

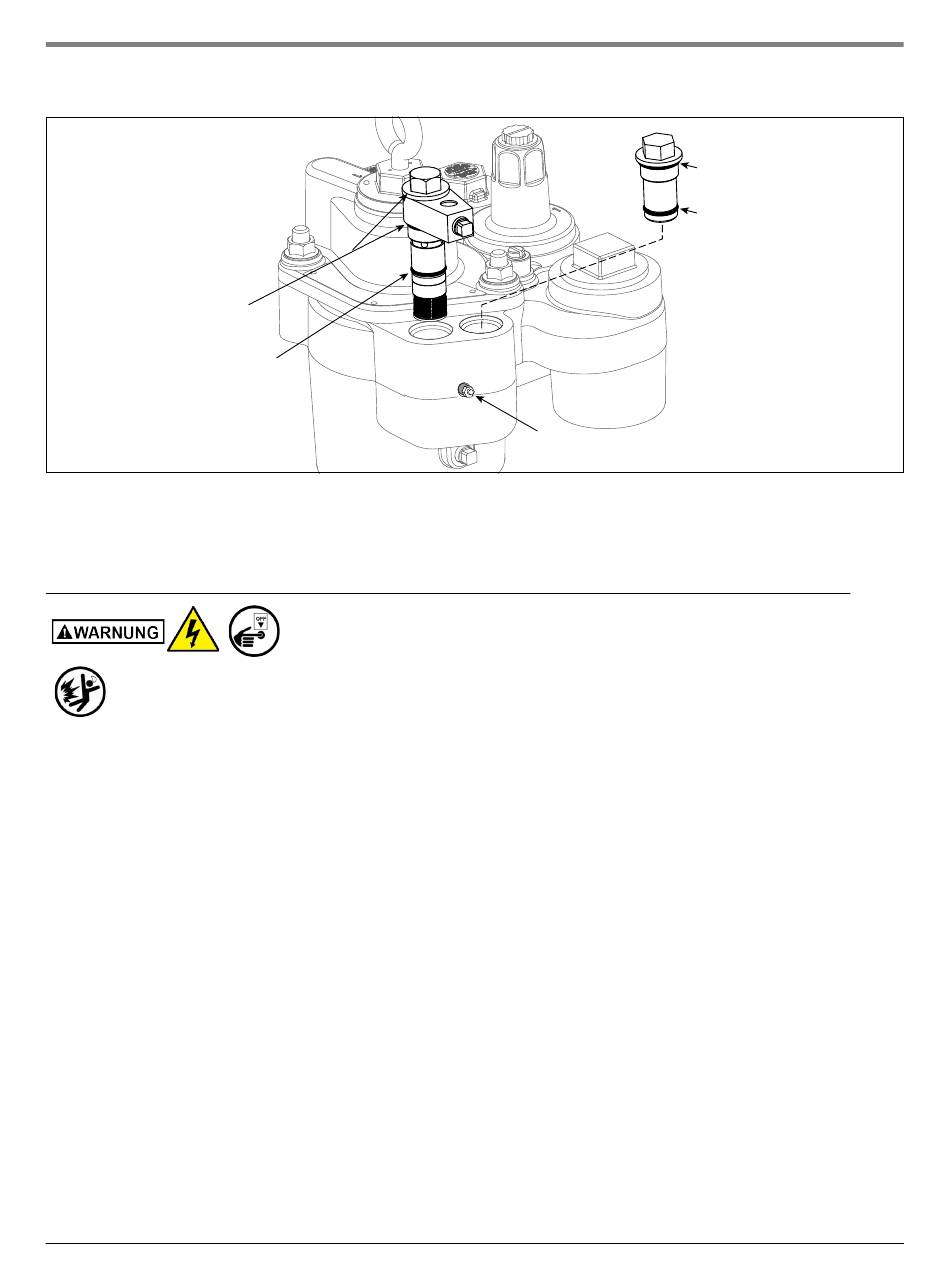

Abbildung 23. Einsetzen der Siphon-Einheit in die Verzweigung
Schalten Sie die Stromversorgung am Stromverteiler aus, sperren Sie
sie und kennzeichnen Sie dies, bevor Sie an der Pumpe arbeiten.
Potenzialausgleich-Anschluss
29
Oberer O-Ring des
Siphonanschluss-Stopfens
(-121 [1,049'' ID x 0,103'' breit])
Unterer O-Ring des
Siphonanschluss-Stopfens
(-117 [0,799'' ID x 0,103'' breit])
