Installation
Siphon-Anschlüsse
Der Siphon-Anschluss der Red Jacket STP wird über ein Siphon-System vorgenommen, das an einen der beiden
Unterdruck-Anschlüsse passt (siehe Abbildung 21). Das Endteil des Anschlusses kann nach dem Lösen der
Schraube gedreht werden, um an das ankommende Siphon-Rohr zu passen. Nach dem Ausrichten der
Siphon-Einheit diese mit 20 - 41 Nm (15-30 ft-lbs) festziehen.
Der 1/4"-NPT-Verschluss in der Siphon-Einheit muss entfernt und die Siphon-Leitung
befestigt werden.
Vor dem Einschrauben von Rohrgewinden eine geeignete Menge von frischem,
nicht-härtendem Gewindedichtmittel darauf geben, das für die Verwendung mit
Mineralölprodukten UL-klassifiziert ist. Tragen Sie das Dichtmittel so auf, dass
es nicht in den Druckbereich gelangt. Für AG-Anwendungen wird Loctite 567
Ort wartbaren Rohrgewinde empfohlen (siehe Anhang D für die Positionen der
vor Ort wartbaren Verbindungen).
Installation einer Siphon-Einheit
Bei Arbeiten an den Geräten keine funkenschlagenden Werkzeuge verwenden und beim
Aus- oder Einbau vorsichtig sein, damit keine Funken entstehen.
Benötigte Sätze:
• Siphon-Kartuschensatz (Teile-Nr. 410151-001)
Vorgehensweise:
1. Falls ein Kugelventil hinter der Pumpe eingebaut ist, schließen Sie dieses.
2. Entfernen Sie den Schutzstopfen über der Service-Schraube und bewahren Sie ihn auf und drehen Sie dann
die Schraube im Uhrzeigersinn (siehe Abbildung 22). Wenn die Schraube fast eingeschraubt ist, hören Sie wie
der Druck im System abnimmt. Drehen Sie die Schraube weiter, bis es nicht mehr geht. Wenn sie ganz unten
ist, drehen Sie sie 4 Umdrehungen zurück, um das Ruhedruckventil anzuheben und lassen Sie den Kraftstoff
aus den Druckbereichen der Verzweigung ablaufen.
3. Entfernen Sie einen der beiden Siphonanschluss-Stopfen aus der Verzweigung (siehe Abbildung 22).
4. Nehmen Sie die Siphon-Kartusche aus dem Satz und geben Sie etwas Vaseline auf die drei O-Ringe an der
Außenseite der Siphon-Kartusche.
Wartungsschraube - nach Entfernen
des Schutzstopfens zugänglich
Siphon-Kartusche

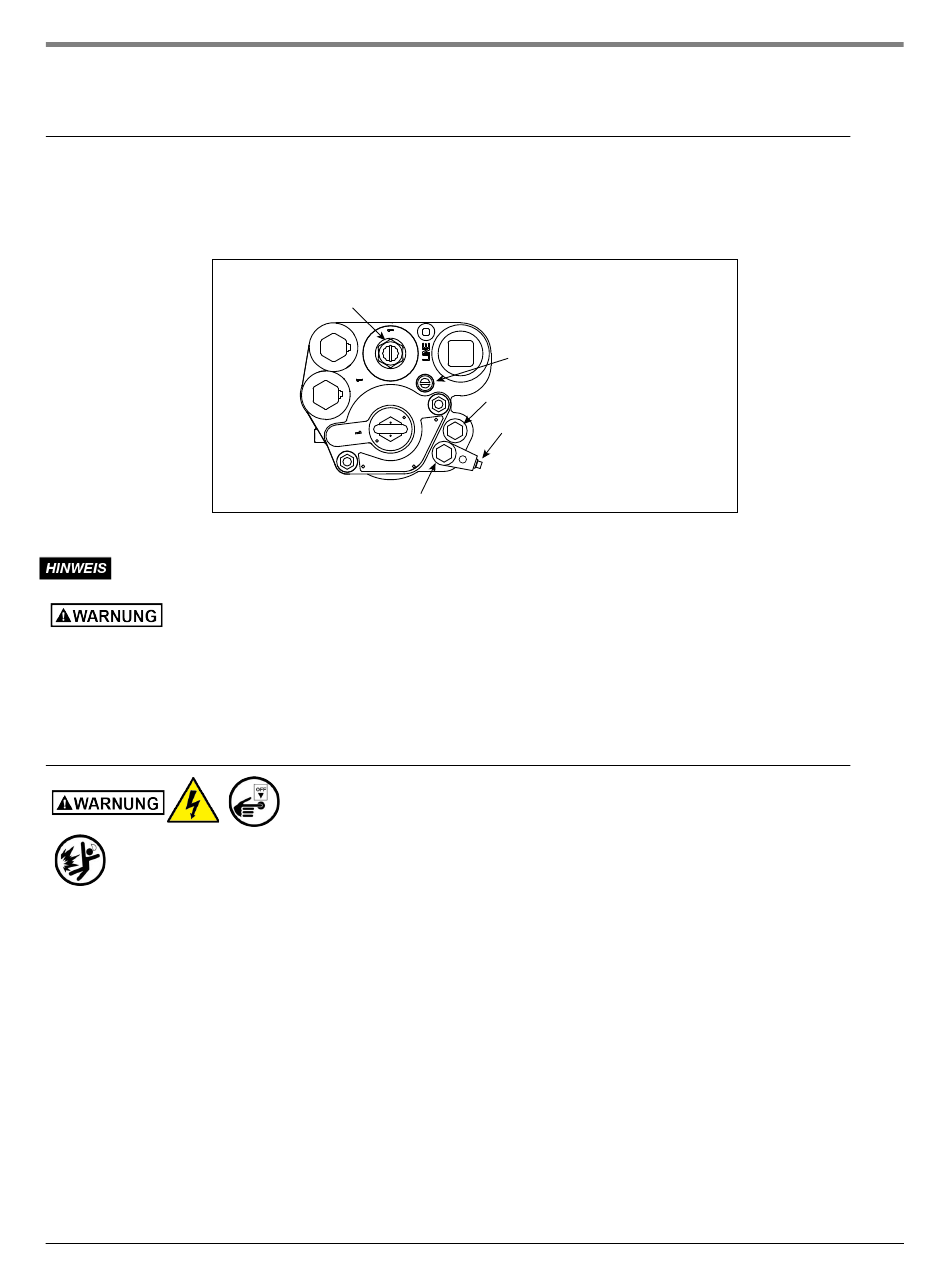

Abbildung 21. Anschluss des Siphons
Schalten Sie die Stromversorgung am Stromverteiler aus, sperren Sie
sie und kennzeichnen Sie dies, bevor Sie an der Pumpe arbeiten.
Entlüftungsschraube
Ersatz-Unterdruckanschluss
Siphon-Anschluss - Siphon-Leitungsrohr
hier anschließen
• AG-Siphon-Kartuschensatz (Teile-Nr. 410151-002)
27
Siphon-Anschlüsse
