Installation
Die Befestigungselemente sind nicht metrisch - Verwenden Sie die mitgelieferten
Befestigungen.
Installation der Pumpe
• Die Red Jacket STP ist für den Betrieb in einer Atmosphäre der Klasse 1, Gruppe D und gemäß der
CENELEC-Norm EN 15268 und der europäischen Richtlinie 2014/34/EU „Geräte für den Einsatz in
explosionsgefährdeten Bereichen" (Ex II 1/2 G IIA T3) ausgelegt.
• Der Hersteller kann technische Daten ändern und neue Installationsanweisungen empfehlen.
• Die Temperatur des Produktes darf 41 °C (105 °F) nicht überschreiten.
1. Vor dem Einschrauben von Rohrgewinden eine geeignete Menge von frischem, nicht-härtendem
Gewindedichtmittel darauf geben, das für die Verwendung mit Mineralölprodukten UL-klassifiziert ist.
Das Standrohr im Tank festziehen, bis es wasserdicht ist.
Bei allen Modellen mit dem Suffix „RA" darf kein Schraubenschlüssel an dem
pulverbeschichteten Pumpenkopf/der Verzweigung angesetzt werden, da dies die
Beschichtung beschädigen und Bildung von Korrosion verursachen kann. Verwenden Sie
das Verzweigungs-Montagewerkzeug (Teile-Nummer 410912-001), um die Verzweigung
auf dem Steigrohr festzuziehen. Entfernen Sie die beiden Druckfedern, die die
Montagestehbolzen umgeben. Nach dem Einbau der Verzweigung entfernen Sie das
Verzweigung-Montagewerkzeug und bauen Sie die beiden Druckfedern erneut ein. Setzen
Sie das Montagewerkzeug wie in Abbildung 8 gezeigt auf die beiden Montagestehbolzen.
Wenn der Griff des Montagewerkzeugs verlängert werden muss, besorgen Sie sich ein Stück
Vierkantrohr und schieben Sie es über den vertikalen Griff. Sichern Sie es mit dem Splint.
Verlängerungsrohr
Extension tubing
über vertikalem
positioned over
Abschnitt
positioniert (falls
vertical section
erforderlich)
(if needed)
Stift/Splint
Stud/Cotter pin
Sicherungs-
Lock down
bolzen*
stud*
*
NOTICE
Entfernen Sie die Federn an den
Remove springs on lock down
studs before using the manifold
Verriegelungsbolzen, bevor Sie das
installation tool to avoid damaging
Verzweigungs-Montagewerkzeug
the studs. Replace springs after
verwenden, um eine Beschädigung
removing the tool.
der Bolzen zu vermeiden. Tauschen
Sie die Federn aus, nachdem Sie
das Werkzeug entfernt haben.

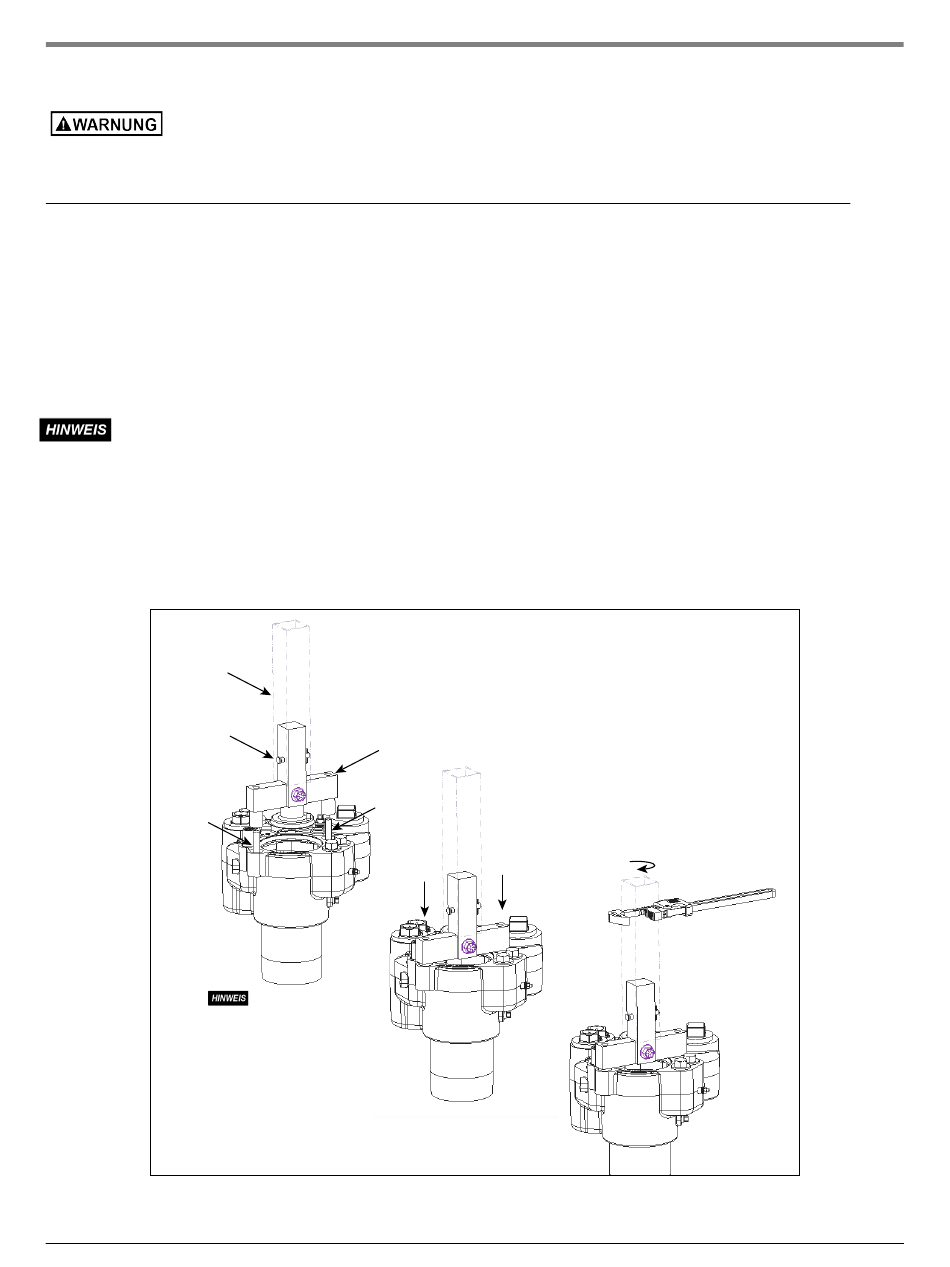

Abbildung 8. Verwendung des Verzweigungs-Montagewerkzeugs mit RA-Modell-STPs
Verzweigungs-
Montagewerkzeug
Manifold installation
tool
Sicherungs-
Lock down
bolzen*
stud*
Verzweigungs-
Montagewerkzeug
wird auf die
Manifold installation
Sicherungsbolzen
tool lowered onto
abgesenkt
lock down studs
15
Installation der Pumpe
Verteilung mit
Tighten manifold using
Rohrzange festziehen
pipe wrench
