Einleitung
Bedeutung des Datencodes
DATUMSCOD
4 02 15
Maße für Installation und Verzweigung

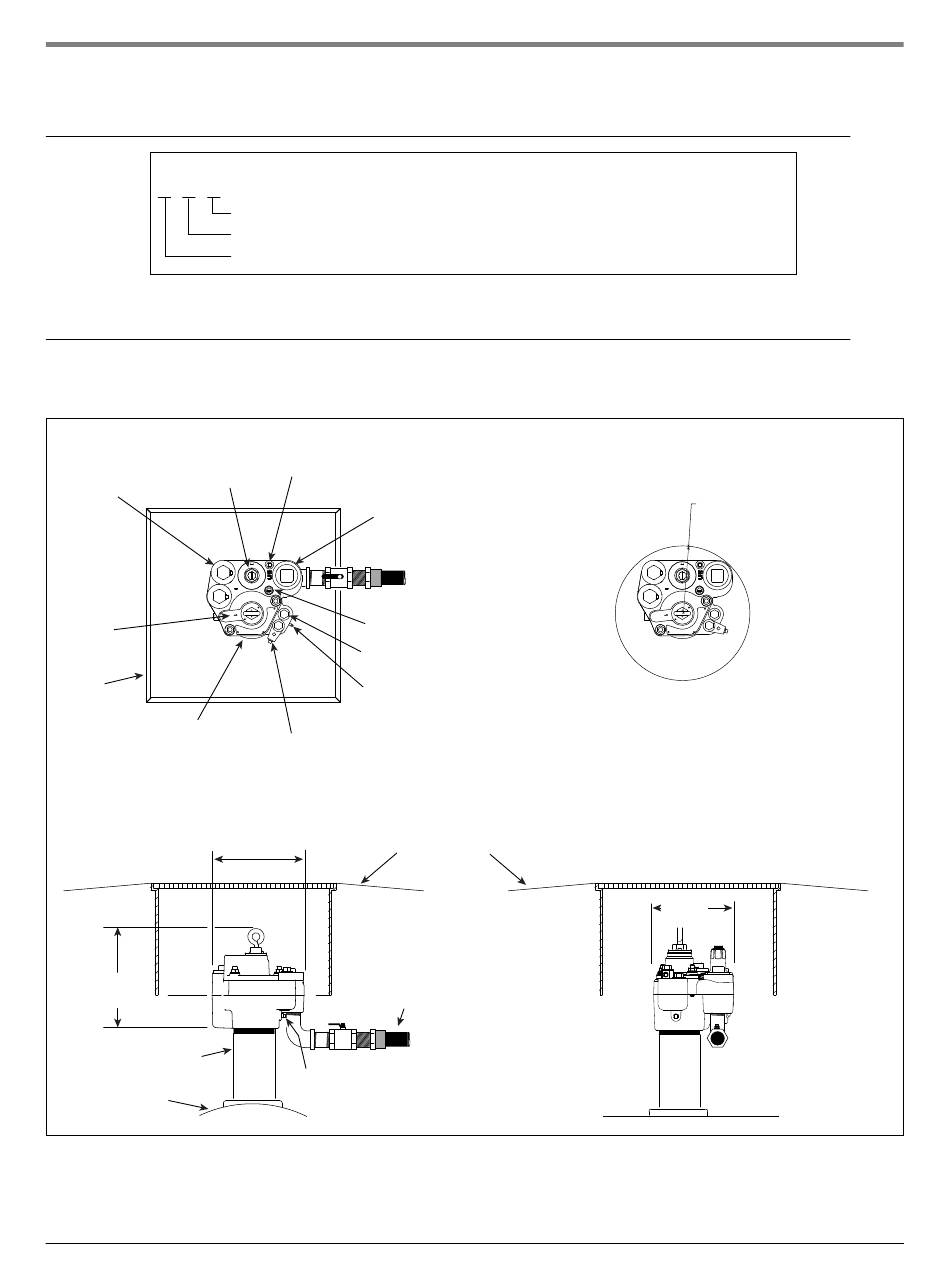

Abbildung 1 zeigt verschiedene Ansichten und Maße für den Pumpenkopf/die Verzweigung der Red Jacket.
Elektrische
Druckentlastung
Anschlussdose mit
Ruhedruckventil
Gewindeeingang
Einschu-
belement
Domschacht
The Red Jacket
STP
11,7''
(297 mm)
4''-Standrohr
Tank
Abbildung 1. Komponenten und Maße für Pumpenkopf/Verzweigung der Red Jacket
Produktionsjahr
Produktionsmonat
Woche der Herstellung beginnend mit dem ersten Montag des Monats als Woche Eins.
Messanschluss
Druckleitung
Anschluss
Leitungsleckanzeiger
Entlüftungsschraube
Sekundär-
Unterdruckanschluss
Anschluss
Potenzialausgleich
Unterdruck-
Siphonanschluss
Fahrbahnneigung
10,9"
(277 mm)
2"-Kraftstoffleitung
Tankanschluss für
mechanische LLD
8
Bedeutung des Datencodes
196 mm (7,7'') Installationsradius
392 mm (15,4'' Durchmesser)
8,97"
(228 mm)
