Einleitung
Empfohlene Installation der schwimmenden Saugleitung

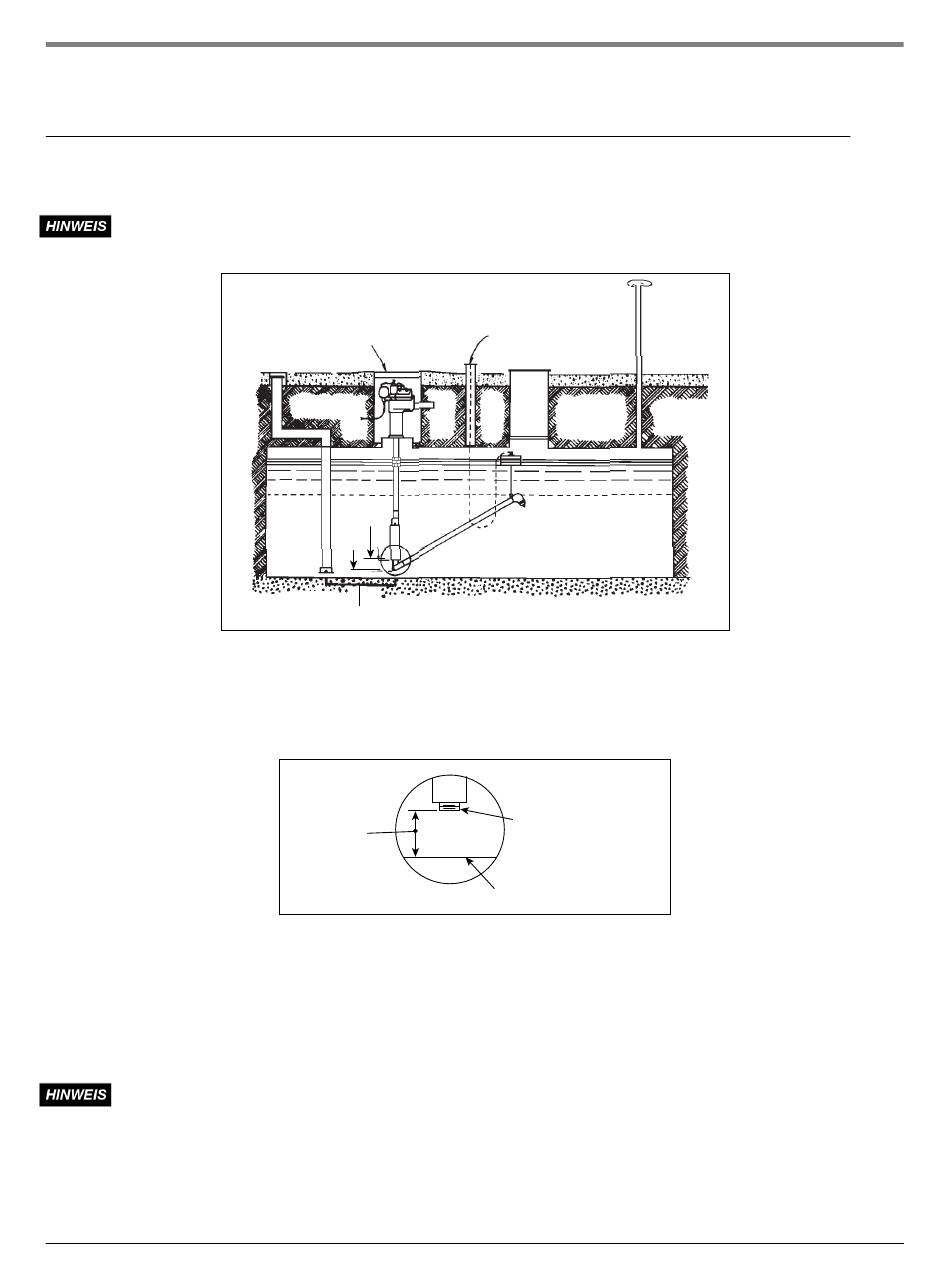

Abbildung 2 ist ein Beispiel für eine Installation der schwimmenden Saugleitung. Der Arm der schwimmenden
Saugleitung kann vor der Installation im Tank an die Pumpe angebaut werden.
Veeder-Root liefert nur den Adapter, nicht die Apparatur selbst.
Abbildung 3 ist eine Vergrößerung des Kreises in Abbildung 2.
Ein einfacher Zugang für die Wartung wird erreicht, indem der Deckel des Domschachts, durch den die Pumpe
montiert wird, abgeschraubt und komplett entfernt wird. Verwenden Sie Gewindedichtmittel und setzen Sie eine
Dichtung zwischen die Flansche von schwimmender Saugleitung und Pumpe. Dies verhindert eine Verringerung
der Pumpenleistung, wenn der Füllstand des Produkts unterhalb dieses Punktes ist.
Die Red Jacket ist eine Zentrifugalpumpe und nicht dafür ausgelegt, Produkte zu pumpen,
wenn der Füllstand unter dem Mindest-Eintauchpegel liegt. Der Mindestkraftstoffstand
muss mindestens 30 mm (1,18") über dem höchsten Produktansaugstand am Boden des
Pumpenmotors liegen.
Domschacht:
sollte größer als der an den Tank
geschweißte Domschacht sein; den Bereich
bis hinunter zum Tank offen halten.
14''
(356 mm)
4''
(102 mm)
Minimal 914 mm (3')
Abbildung 2. Installation der schwimmenden Saugleitung
14''
14''
(356 mm)
(356 mm)
Abbildung 3. Adapter für die schwimmende Saugleitung
Empfohlene Installation der schwimmenden Saugleitung
Messöffnung und
Kabeljustierung
2'' NPT-Innengewinde
2'' NPT female thread
Grund des Tanks
Bottom of tank
9
