Aufbau und Funktion
Fernsteller

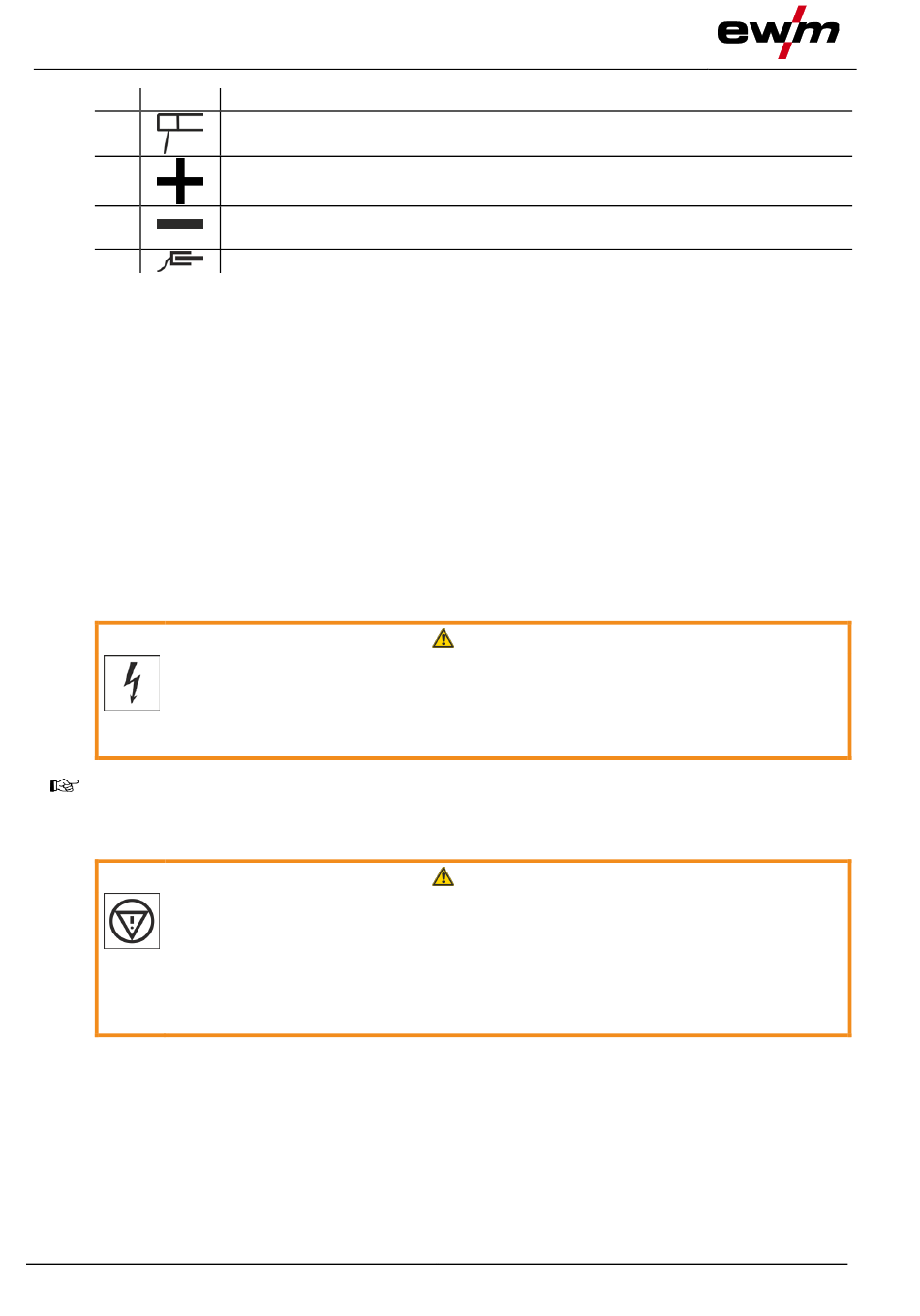

Pos. Symbol
3
4
5
6
•
Polaritätswahlstecker in Parkbuchse stecken und durch Rechtsdrehen verriegeln.
•
Kabelstecker von Elektrodenhalter und Werkstückleitung in die anwendungsabhängige Schweißstrom-
buchse einstecken und durch Rechtsdrehung verriegeln. Die entsprechende Polarität richtet sich nach
der Angabe des Elektrodenherstellers auf der Elektrodenverpackung.
5.4.2
Schweißaufgabenanwahl
Schweißaufgabenanwahl bzw. Gerätebedienung siehe entsprechende Betriebsanleitung "Steuerung".
5.5
Fernsteller
Die Fernsteller werden, je nach Ausführung an der 19-poligen Fernstelleranschlussbuchse
(analog) oder der 7-poligen Fernstelleranschlussbuchse (digital) betrieben.
Dokumentationen aller System- bzw. Zubehörkomponenten lesen und beachten!
5.6
Zugriffssteuerung
Schweißaufgabenanwahl bzw. Gerätebedienung siehe entsprechende Betriebsanleitung "Steuerung".
5.7
Schnittstellen zur Automatisierung
Keine unsachgemäßen Reparaturen und Modifikationen!
Um Verletzungen und Geräteschäden zu vermeiden, darf das Gerät nur von sachkundi-
gen, befähigten Personen repariert bzw. modifiziert werden!
Garantie erlischt bei unbefugten Eingriffen!
•
Im Reparaturfall befähigte Personen (sachkundiges Servicepersonal) beauftragen!
Ungeeignete Steuerleitungen oder die fehlerhafte Belegung von Ein- und Ausgangssignalen
können Geräteschäden verursachen. Ausschließlich abgeschirmte Steuerleitungen verwenden!
5.7.1
Automatisierungsschnittstelle
Keine Funktion der externen Abschalteinrichtungen (Not-Aus-Schalter)!
Wird der Notauskreis durch eine externe Abschalteinrichtung über die
Automatisierungsschnittstelle realisiert, muss das Gerät darauf eingestellt werden. Bei
Nichtbeachten wird die Stromquelle die externen Abschalteinrichtungen ignorieren und
nicht abschalten!
•
Steckbrücke 1 (Jumper 1) auf der entsprechenden Steuerplatine entfernen (Durchführung
ausschließlich durch sachkundiges Servicepersonal)!
Diese Zubehörkomponente kann als Option nachgerüstet werden > siehe Kapitel 9.
44
Beschreibung
0
Elektrodenhalter
Anschlussbuchse, Schweißstrom „+"
Anschlussbuchse, Schweißstrom „-"
Werkstück
WARNUNG
WARNUNG
